Conversor de protocolo de CANopen para Modbus TCP

Descrição

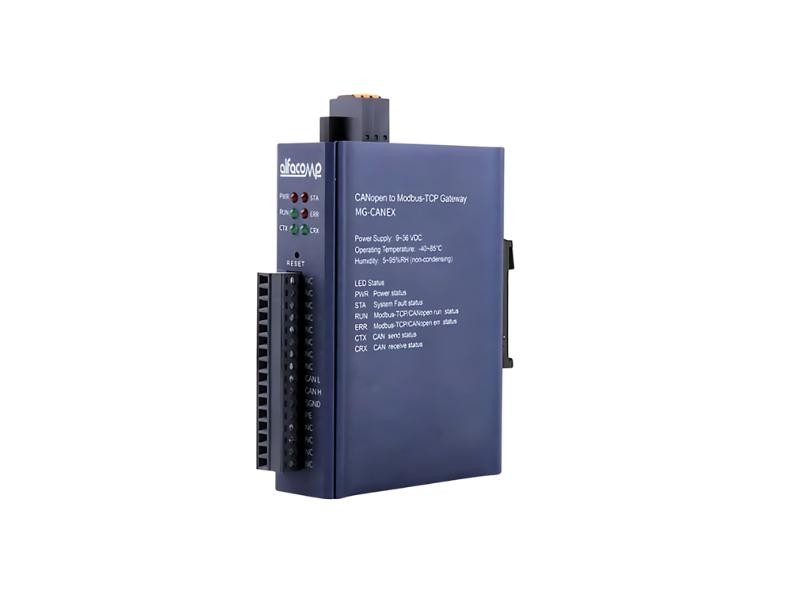

O MG-CANEX é um conversor de protocolo de CANopen para Modbus TCP. O dispositivo atua como mestre na rede CANopen e pode ser conectado aos dispositivos escravos CANopen padrão. A transmissão de dados é compatível com PDO, SDO e o controle de erros é compatível com Heartbeat. É compatível com o envio de mensagens síncronas e assíncronas.

Como um servidor TCP na rede Modbus TCP, o dispositivo pode ser acessado por 5 clientes TCP ao mesmo tempo e pode ser conectado ao controlador PLC e a vários tipos de software de configuração. Ele também pode conectar um transceptor óptico e realizar a transmissão de dados a longa distância.

Característica do produto:

O gateway vem com seu próprio software de configuração e as informações de configuração dos parâmetros são baixadas para o gateway por meio da porta de rede. O gateway salva automaticamente as informações de configuração mais recentes. Não há necessidade de carregar a configuração depois que o gateway é desligado e ligado.

O gateway é o mestre do CANopen na rede CANopen e pode se conectar ao equipamento do escravo CANopen.

O gateway é o servidor Modbus na rede Modbus TCP e suporta o acesso de até 5 clientes TCP. Porta Ethernet dupla, com função de switch, suporta cascata.

Proteção de isolamento da porta de rede de 2KV, taxa adaptativa de 10M/100Mbps, reversão automática de MDI/MDIX.

Suporta o modo de mapeamento de endereço e realiza a resposta rápida à solicitação do cliente TCP.

O Modbus TCP é compatível com o código de função: 0 x01, 0 x02, 0 x03, 0 x04, 0 x05, 0 x06, 0 x0F, 0 x10.

Buffer de dados grande de 6 KB, maior volume de transferência de dados.

A interface CAN suporta o modo de trabalho CANopen.

Taxa de transmissão da interface CAN: 10K~1Mbps.

O protocolo CANopen está em conformidade com o DS301 V4.02 e suporta NMT master, PDO, SDO e Heartbeat.

Suporta a função de redefinição com uma tecla para restaurar as configurações de fábrica.

Instalação em trilho DIN de 35 mm.

A EMC atende às normas internacionais EN 55022:2010 e EN55024:2010.

Parâmetros ambientais:

Temperatura de trabalho: -40~85℃/-20~70℃ opcional

Temperatura de armazenamento: -45~125℃

Umidade de trabalho: 5%~95% (sem condensação)

Parâmetros da fonte de alimentação:

Número de portas de alimentação: 1 via

Faixa de tensão de entrada: 19,2~28,8VDC, tensão de isolamento de 3KV

Consumo de energia: Máximo de 110mA@24V

Parâmetros Ethernet:

Modbus TCP Function code: 0x01, 0x02, 0x03, 0x04, 0x05, 0x06, 0x0F, 0x10

Number of Ethernet ports: 2PCs of RJ45, 10M, 100M adaptive rate with switch function

Network protocol: ETHERNET, ARP, IP, TCP, ICMP

Number of TCP connections: The five largest

Modbus data store:

0xxxx area(coil): 8192 Bit

1xxxx area(Discrete input ): 8192 Bit

3xxxx area(Input register ): 2048 Word

4xxxx area(Hold register ): 2048 Word

Parâmetros CANopen:

Taxa de baud do CAN: 10K~1Mbps

Protocolo CAN: CANopen

Número de escravos suportados: 16 estações

Funções de PDO: Suporte à transmissão de dados TPDO, RPDO

Funções SDO: Suporte a transferências SDO rápidas de até 4 bytes

Controle de erros: Suporta o Heartbeat

Principais parâmetros técnicos:

Taxa de baud do CAN: 10K~1Mbps

Protocolo CAN: CANopen

Número de escravos suportados: 16 estações

Funções de PDO: Suporte à transmissão de dados TPDO, RPDO

Funções SDO: Suporte a transferências SDO rápidas de até 4 bytes

Controle de erros: Suporta o Heartbeat

Outros:

Certificados: EMC, CE

Download - Manual Conversor MG-CANEX
