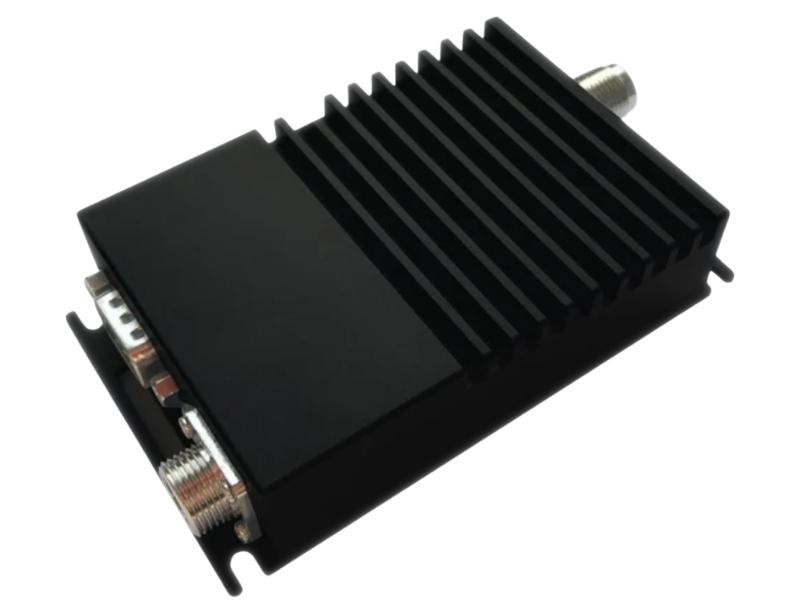

XZ-DT25-Mx – Rádio modem 136 a 470 MHz – 8W – Até 12 km de alcance

XZ-DT25-Mx – Rádio modem 136 a 470 MHz – 8W – Até 12 km de alcance

Baixe a folha de dados do produto

Rádio modem especialmente projetado para sistemas de SCADA de telemetria via rádio, operando nas faixas de 136-147, 220-240 e 410-470 MHz (frequências licenciadas), com até 8 Watts de potência de RF e alcance de até 12 km com visada.

A operação é totalmente transparente no canal serial que opera em RS232 e RS485. Podendo comunicar em diversos protocolos e com diversas marcas de CLP, a exemplo do protocolo MODBUS RTU e MODBUS ASCII.

Dimensões: 113 x 62 x 25 mm

Aplicações do rádio modem XZ-DT25-Mx

• Produção de petróleo e gás, monitoramento de dutos, distribuição de gás, monitoramento de rede de aquecimento, poços de água, sistema de monitoramento de tratamento de água e esgoto;
• Programação de energia, automação de distribuição, controle de carga
• Sistema de posicionamento GPS, transmissão de dados móveis;
• Terremoto, meteorologia, proteção ambiental e controle de iluminação urbana;
• Controle de processos ferroviários, de transporte, metalurgia, indústria química e automação industrial;
• Monitoramento e controle do navio (UMV), link de dados de controle de robô;
• Exército, comunicações policiais;
• Controle remoto industrial, telemetria, sistema automatizado de aquisição de dados.



Especificações Técnicas - Rádio Modem XZ-DT25-Mx

Parâmetro	Descrição
Faixas de operação	XZ-DT25-M1: 136 a 174 MHz XZ-DT25-M2: 220 a 240 MHz XZ-DT25-M4: 410 a 470 MHz
Velocidade serial no canal de RF	1.200 a 115.200 bps
Velocidade na porta serial	1.200 a 115.200 bps
Estabilidade de frequência	≤ ±2.5 PPM
Potência de transmissão	5 ou 8 W
Modulação	GFSK
Topologia de rede	Ponto a ponto e ponto multiponto
Número de canais	16
Largura de canal	10 kHz em 1200 bps / 25 kHz em 9600 bps
Sensibilidade de recepção	-123 dBm em 1200 bps / -120 dBm em 9600 bps
Interface de comunicação	RS232 e RS485
Configuração da comunicação serial	8E1 / 8N1 / 801
Alimentação	12 VCC ± 10%
Conexão de alimentação	Conector macho GX16-2
Conexão de RF	Conector TNC fêmea
Conexão serial	Conector DB9 macho
Temperatura de operação	-40℃ a 80℃ (padrão industrial)
Umidade de operação	10% a 90% de umidade relativa não condensante
Consumo de corrente na transmissão	≤ 2 A
Consumo de corrente na recepção	≤ 80 mA
Dimensões	113 x 62 x 25 mm
Peso	≤ 300 g
Gabinete	Construído em alumínio
Instalação	Instalar em painel abrigado
