Medidor de vazão ultrassônico de canal aberto para rios, esgotos e águas residuais — sem contato com o líquido. Mede o nível por ultrassom e calcula a vazão com base na geometria do canal (Parshall, Retangular, Triangular). Saída 4–20 mA, Modbus RS-485, display LCD com gráfico e relógio de tempo real.

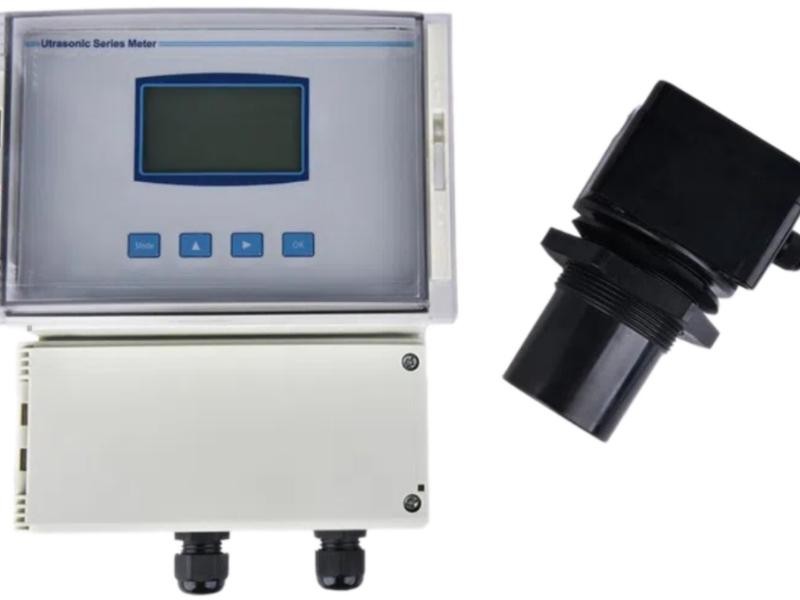

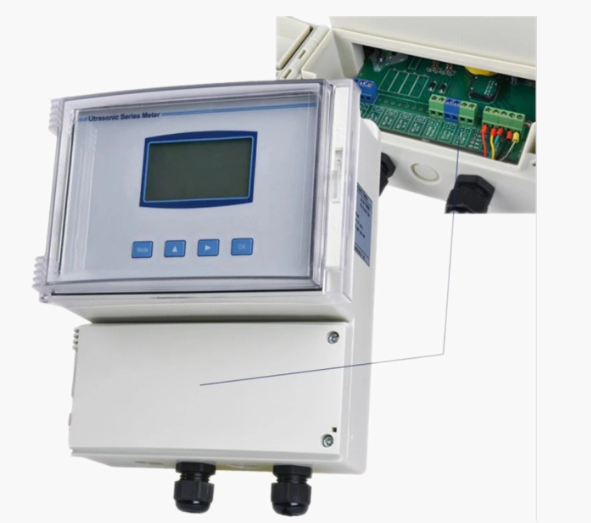

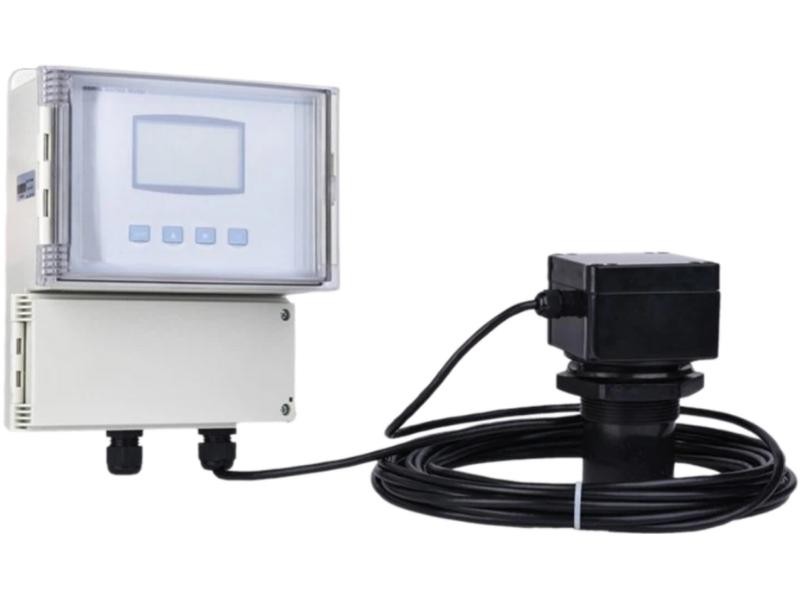

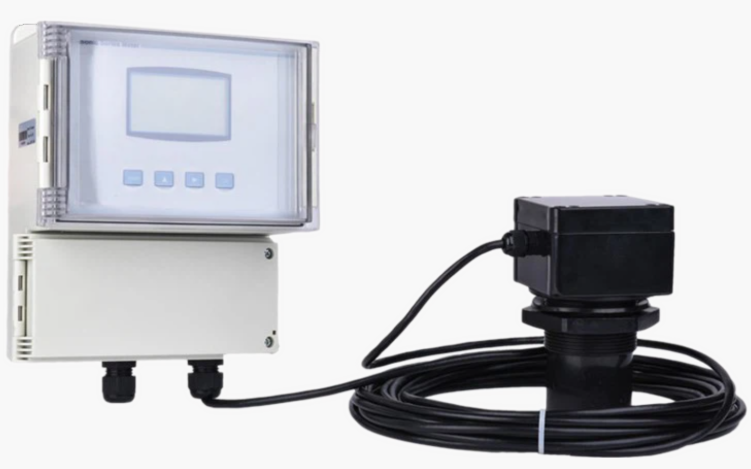

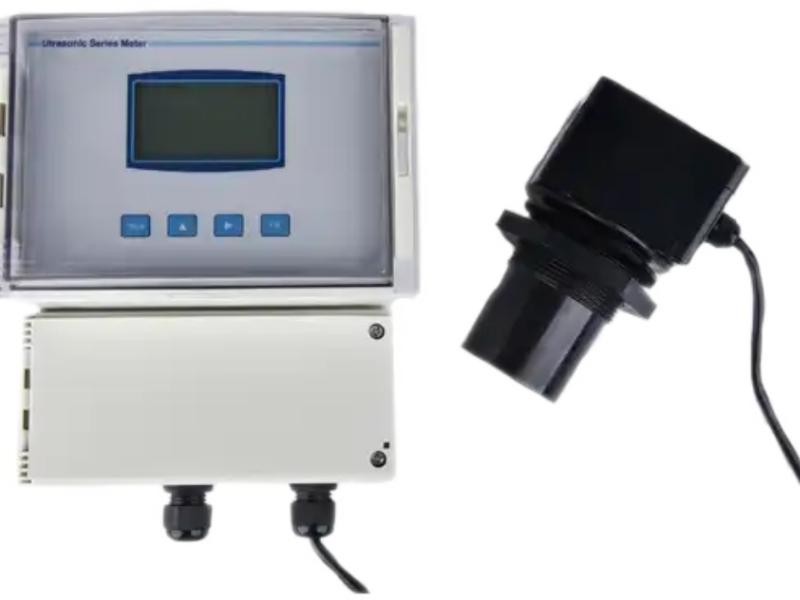

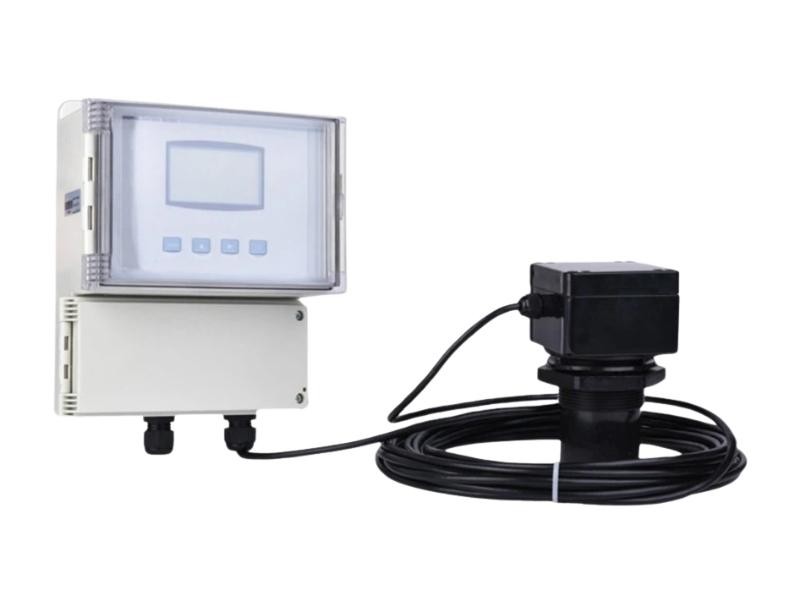

O TUN2106-DR mede o fluxo em canais abertos, parcialmente preenchidos e livres sem contato com o líquido — ideal para esgoto e água bruta. O sensor ultrassônico emite pulsos na direção do líquido e calcula o nível pelo tempo de reflexão, compensando automaticamente a temperatura em tempo real.
Características Principais
| Especificação | Detalhe |
|---|---|

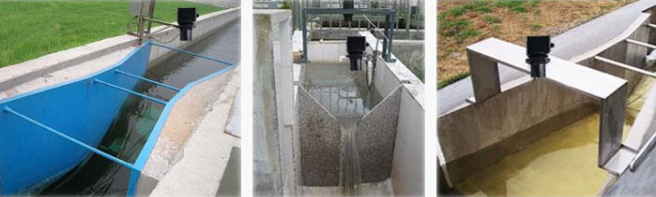

| Tipo de canal | Calha Parshall, Calha Retangular, Calha Triangular e largura configurável |
| Resolução de nível | 1 mm |
| Erro de leitura | 0,2% do range (nível 1 mm) — Calha Triangular: 1–5% / Retangular: 3–5% / Parshall: 2–3% |
| Vazão instantânea | Resolução 0,001 — até 6 dígitos significativos. Unidades: l/s, m³/s, m³/h |
| Volume totalizado | 10 dígitos significativos |
| Saída analógica | 4–20 mA — resolução 12 bit — carga máxima 500 ohms |
| Comunicação | Modbus RTU via RS-485 |
| Relé de saída | 2 a 4 relés de alarme (limite superior e inferior) |
| Capacidade do relé | 5A / 250 VAC ou 30 VDC |
| Alimentação elétrica | 18–36 VCC / 100 mA ou 85–265 VAC / 3W (mesmo equipamento) |
| Ciclo de medição | 1 segundo (configurável até 30 segundos) |

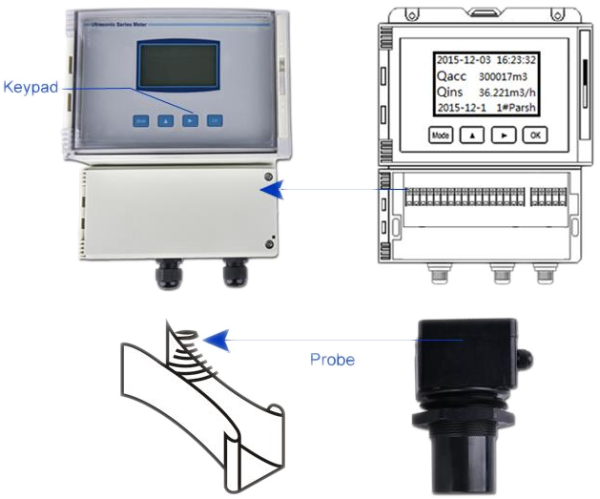

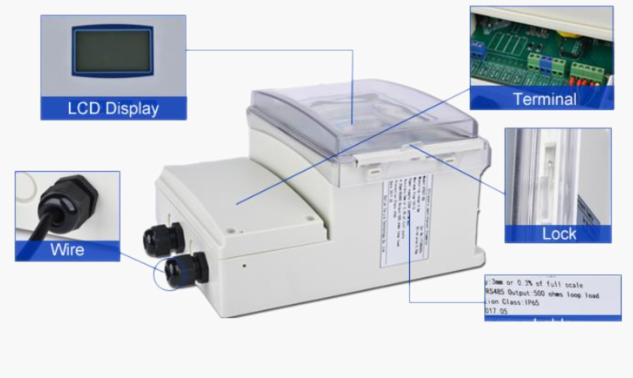

| Display | LCD retroiluminado — data/hora, volume, vazão, último desligamento, tipo de calha |
| Parametrização | Botões frontais e via protocolo digital |
| Temperatura ambiente | -20 a +60 °C |
| Temperatura do processo | -20 a +90 °C |
| Sensor de temperatura | Integrado — compensação em tempo real da velocidade do som |
| Material do invólucro | ABS |
| Material do sensor | ABS |

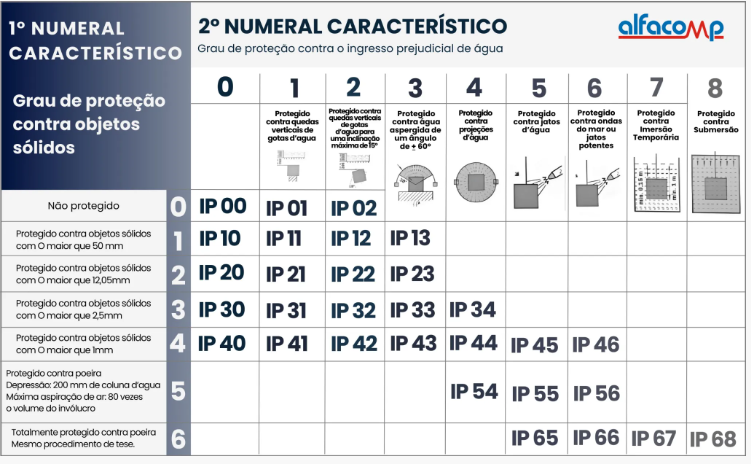

| Grau de proteção | IP65 |
| Prensa-cabos | M20 × 1,5 mm |

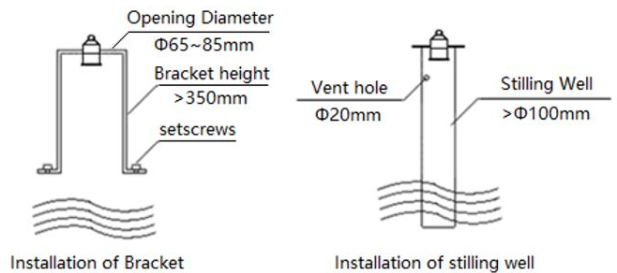

| Montagem | Parede ou painel |

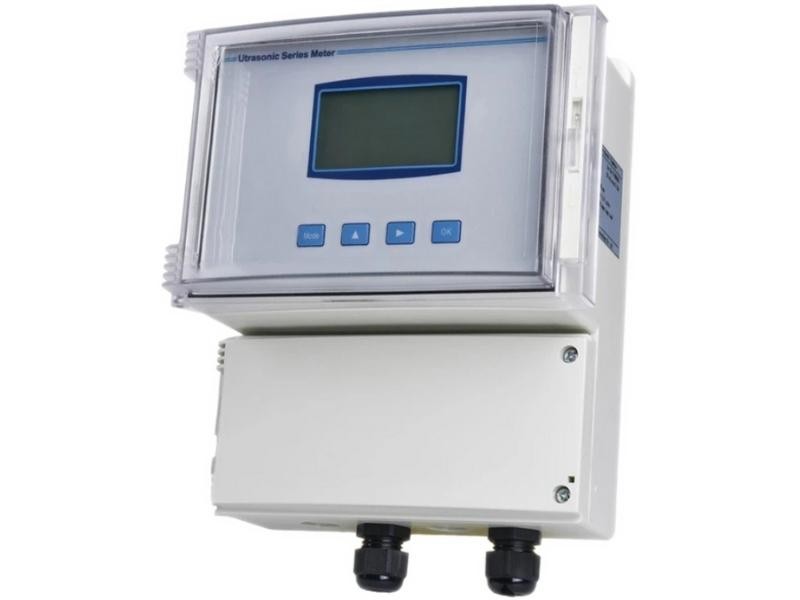

| Dimensões — indicador | 218 × 184 × 122 mm |
| Dimensões — sensor | 127 × 82 mm (cabeçote) × 54 mm (sonda) |
| Distância máxima | Até 150 m — cabo RVVP 4 × 0,3 |
