Conversor serial dos padrões RS232 pra RS485 com alto desempenho e baixo custo, montagem em trilho DIN, gabinete em aço, alimentação 10 a 30V.
Descrição

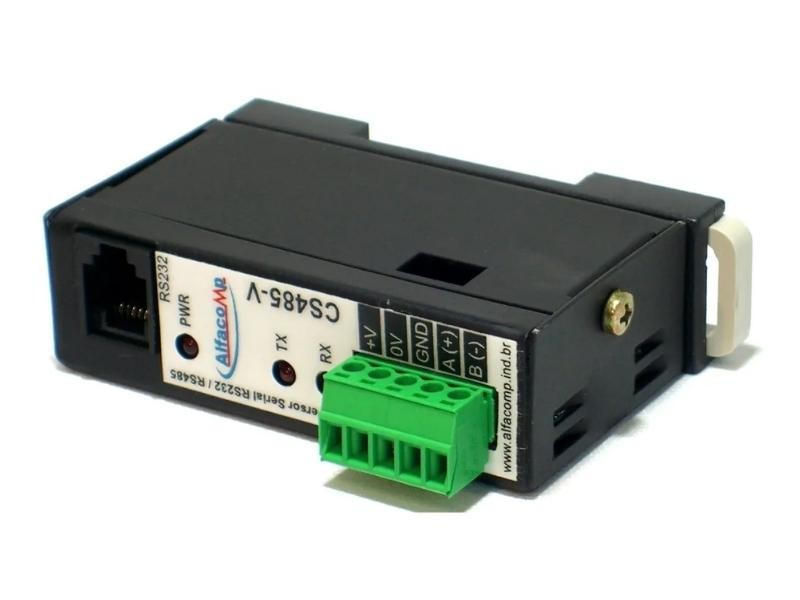

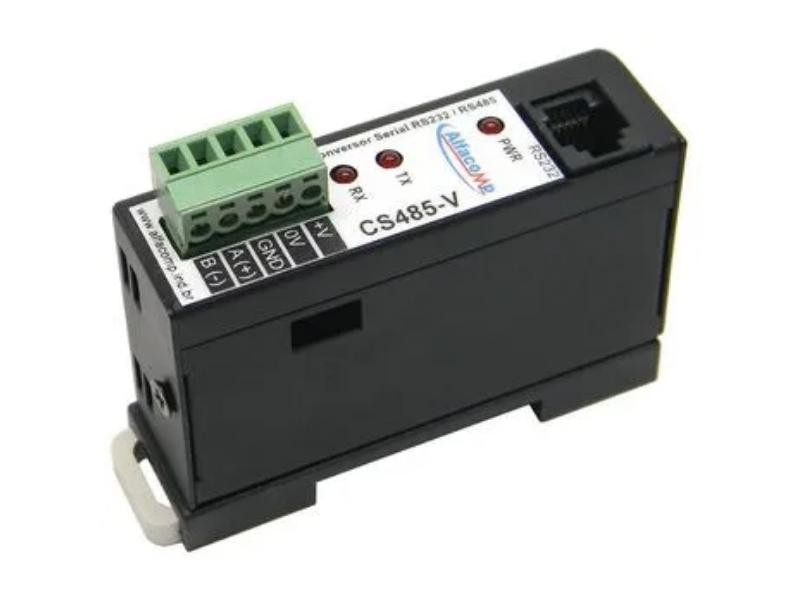

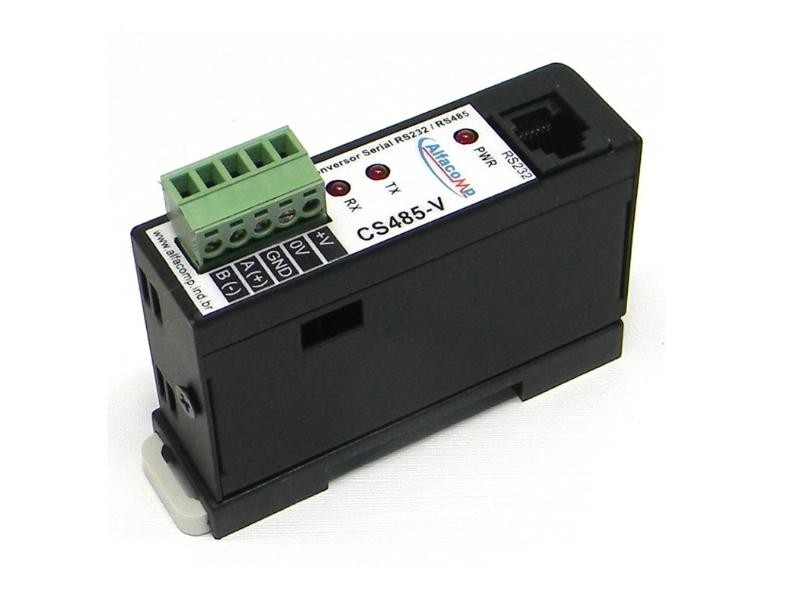

O conversor serial CS485-V consiste em uma solução de alto desempenho e baixo custo para conversão do padrão serial RS232 em RS485.

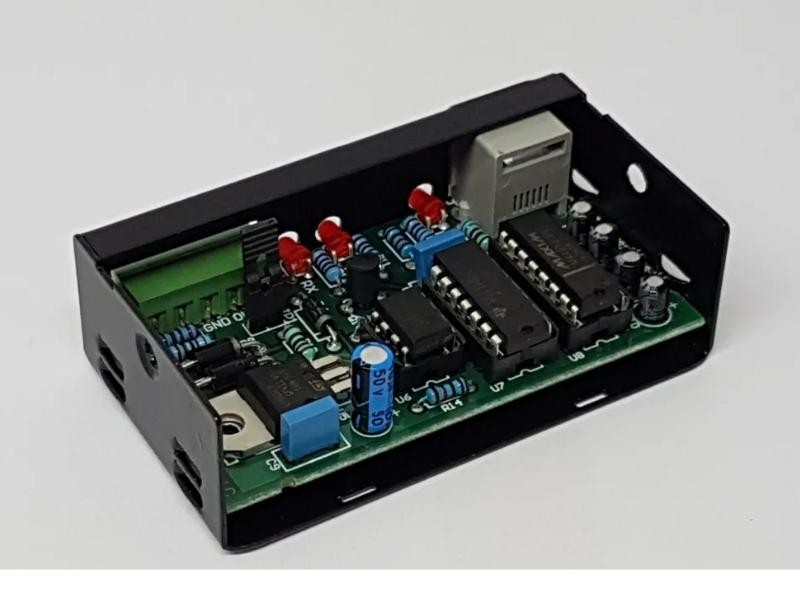

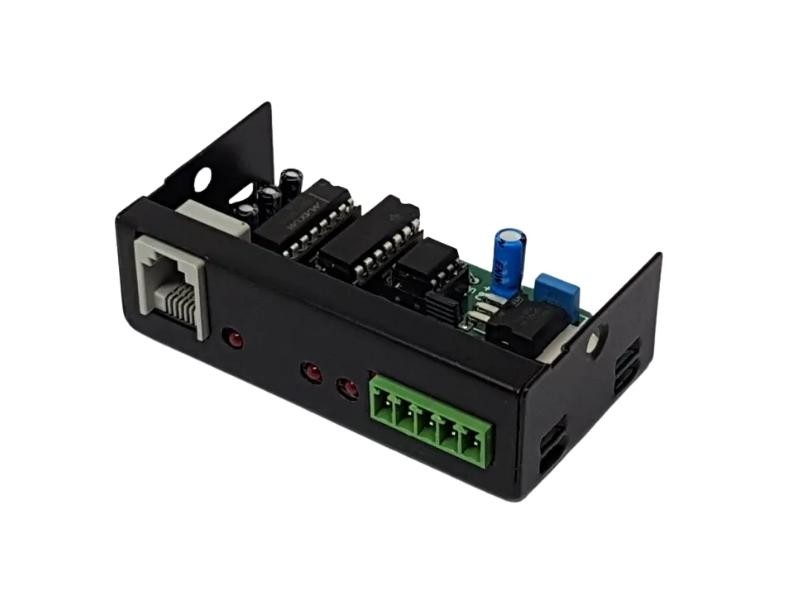

De formato adequado para montagem em painéis elétricos de automação industrial, é alojado em gabinete metálico para encaixe em trilho DIN e pode ser alimentado por tensão CC de 10 a 30V.
O conversor suporta taxas de comunicação de 1200 a 57600 bps sem necessidade de ajustes. O padrão RS485 permite a comunicação de até 32 dispositivos em distâncias de até 1200 metros.
O módulo não necessita do sinal de RTS para assumir o barramento RS485. Se o equipamento conectado à porta RS232 utiliza os sinais RTS/CTS, estes deverão ser interligados.

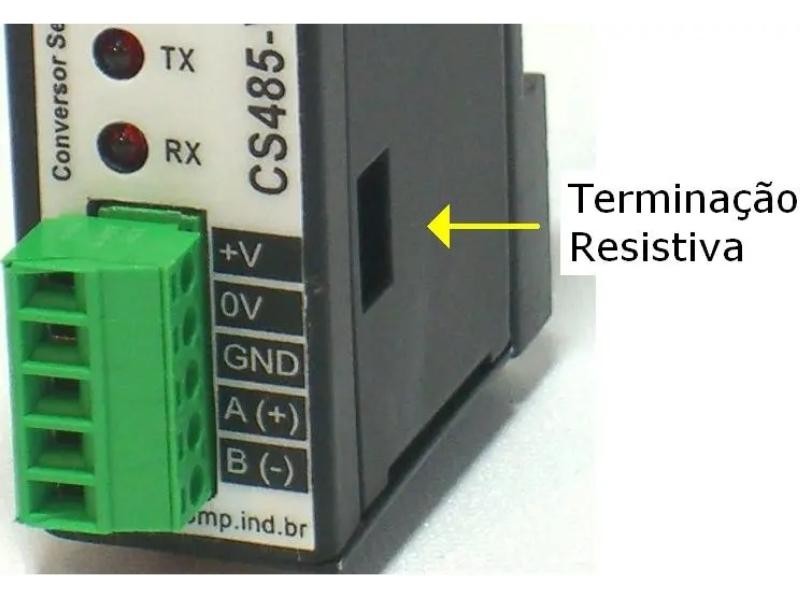

Os equipamentos conectados às extremidades do barramento RS485 deverão receber um resistor de 120 ohms entre os sinais A e B para aumento da imunidade ao ruído. O CS485-V possui terminação resistiva e jumper para seleção de utilização.
ESPECIFICAÇÕES TÉCNICAS

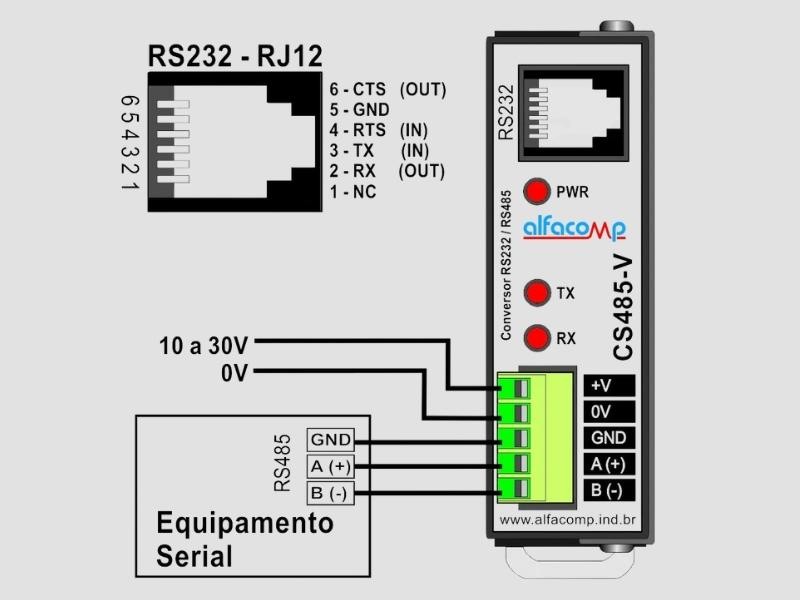

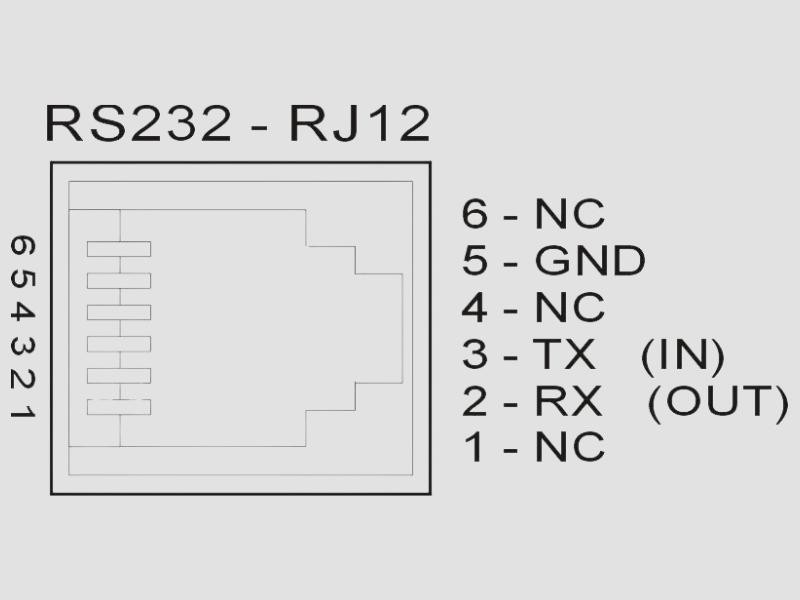

Configuração da Porta RS232
| Pino | Descrição | Sentido |
| 2 | RXD – Dados recebidos pelo conversor | Saída |
| 3 | TXD – Dados a serem transmitidos pelo conversor | Entrada |
| 5 | GND |

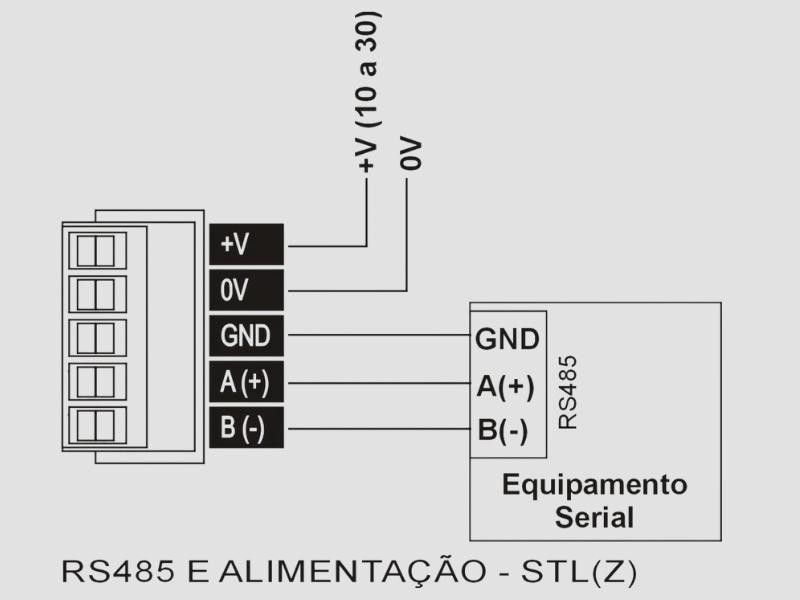

Configuração da Porta RS485
| Pino | Descrição |
| +V | Terminal positivo de alimentação ( 10 a 30 V ) |
| 0V | Terminal negativo de alimentação ( 0 V ) |
| GND | Referência de GND do circuito eletrônico |
| A (+) | Terminal positivo do RS485 ( TX/RX+ ) |
| B (-) | Terminal negativo do RS485 ( TX/RX- ) |
LEDs Indicadores
| LED | Descrição |
| PWR | Indica alimentação presente. |
| TX | Pulsando indica que o conversor está transmitindo dados pela porta RS485. |
| RX | Pulsando indica que o conversor está recebendo dados pela porta RS485. |
Baixe a folha de dados produto
