SCADA para a Telemetria do Saneamento com a tecnologia Plug & Play

Descrição

Se você está procurando uma tecnologia para implantar ou modernizar o sistema de telemetria do saneamento de sua cidade , esta solução é para você. Vantagens da Telemetria do Saneamento com a tecnologia Plug & Play :

• Melhor custo-benefício;
• Menor prazo de instalação e posta-em-marcha;
• Menor custo de manutenção e ampliação;
• Software SCADA gratuito;
• Template gratuito;
• Suporte Alfacomp.

  Baixe o template gratuito

  Acesso nosso suporte se precisar de ajuda:https://alfacomp.net/suporte/



O que é a Telemetria Plug & Play?

Trata-se de uma tecnologia para a supervisão, controle e aquisição de dados de instalações remotas utilizando REMOTAS DE TELEMETRIA, para a leitura de valores analógico e digitais oriundos de sensores de campo e para controlar atuadores, centralizando as decisões de controle e intertravamento em uma central de controle.

A tecnologia leva o nome de Plug & Play devido a simplicidade de instalação e configuração das remotas de telemetria, que não precisam ser programadas. As remotas de telemetria são configuradas em modos pré-estabelecidos de funcionamento, simplificado a aplicação em campo.

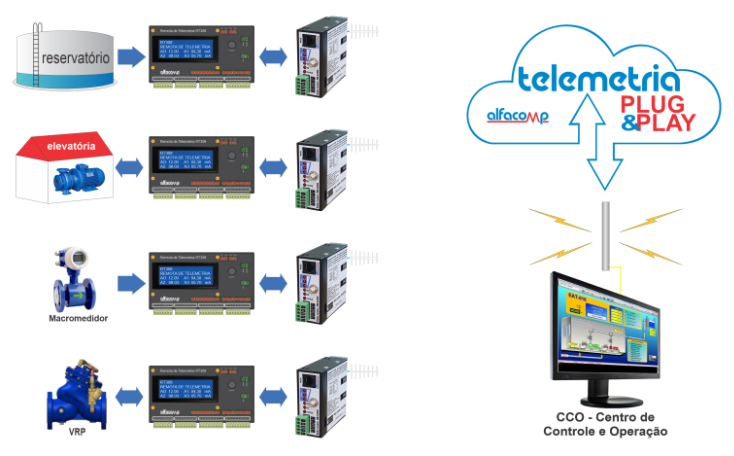

A figura abaixo apresenta um exemplo de aplicação da Telemetria Plug & Play no saneamento.

Neste exemplo de aplicação são utilizados Rádios Modem RM-SX900 como elemento de comunicação e um computador rodando Haiwell Cloud SCADA na central de controle.




O que são as Remotas de Telemetria?

Também chamadas de RTU (Remote Telemetry Unit), URT (Unidade Remota de Telemetria), UTR (Unidade de Telemetria Remota), são módulos eletrônicos dotados de microcontrolador, entradas e saídas analógicas e digitais, portas de comunicação, display e relógio de tempo real, que tem a capacidade de ler sensores e acionar atuadores de campo para executar as funções de supervisão, controle e aquisição de dados de campo.

Tipos de sensores que a remota de telemetria pode ler

• Nível, Pressão, Vazão, Temperatura, Tensão, Corrente, Potência, Fator de potência, PH, Oxigênio dissolvido, Turbidez, Pressostatos, Sensores de presença e invasão, etc.



Tipos de atuadores que a remota de telemetria pode controlar

• Inversores, Soft-starters, Chaves de partida, Disjuntor motor, Válvulas proporcionais, Chaves rearmadoras elétricas, Comportas, Válvulas solenoide, Unidades de refrigeração e aquecimento, Sistemas dosadores, etc.

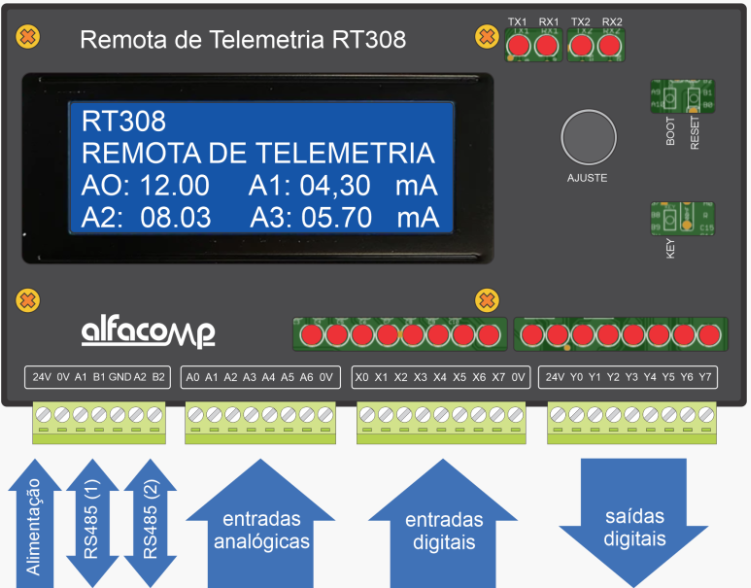

  Exemplo de REMOTA DE TELEMETRIA – RT308


  Características principais:

• Alimentação: 10 a 30VCC;
• 7 entradas analógicas de 4 a 20 mA;
• 8 entradas digitais;
• 8 saídas digitais;
• 2 canais RS485 MODBUS RTU;
• Display LCD de 4 linhas e 20 colunas;
• Botão encoder para ajuste de parâmetros e scroll da tela.
• Diversos modos de funcionamento selecionáveis.


  Central de controle da Telemetria Plug & Play

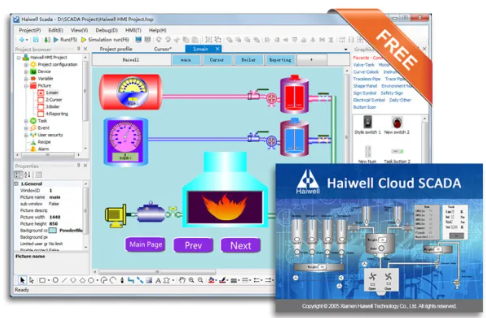

• O controle da Telemetria Plug & Play é feito utilizando o Haiwell Cloud SCADA.
• O software Haiwell Cloud SCADA permite a monitoração e controle de processos industriais. E o melhor de tudo, é grátis. O software Haiwell Cloud SCADA é baseado em .NET Framework e permite a monitoração e controle de processos industriais. Também é o software utilizado para configurar a linha de IHMs (Interfaces Homem-Máquina) da Haiwell. O Haiwell Cloud SCADA completo e sem limitações está disponível para download sem custos.



  SCADA para a Telemetria do Saneamento com a tecnologia Plug & Play
  Neste artigo, apresentamos um template do software Haiwell SCADA, já configurado para a telemetria de 5 elevatórias e 5 reservatórios de água tratada. Este template está completo e pronto para ser utilizado sem custos, e pode ser customizado e ampliado pelo usuário. A seguir, detalhamos as telas e funcionalidades deste software supervisório, que pode ser baixado e utilizado de forma totalmente gratuita.

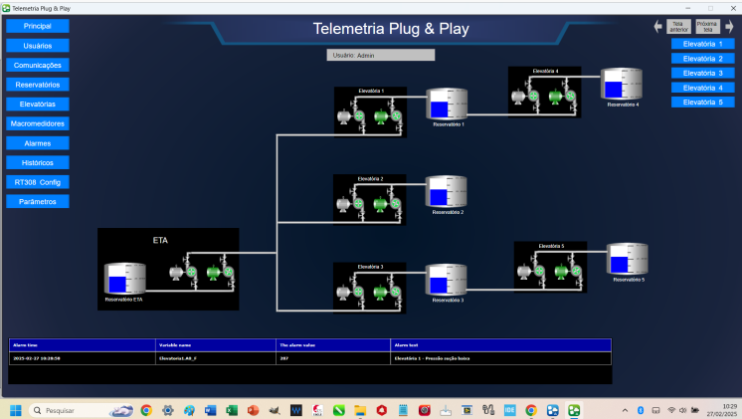

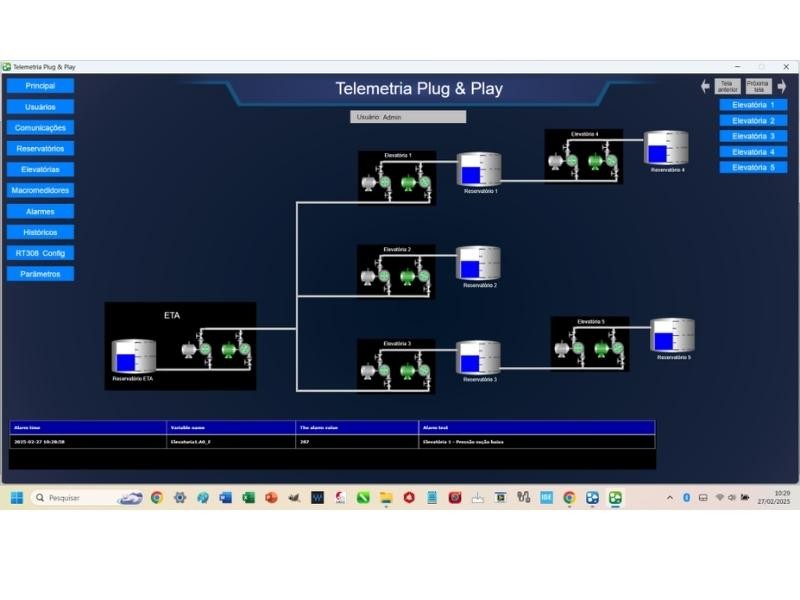

Esta é a tela de entrada quando iniciamos o software Haiwell SCADA na aplicação TELEMETRIA PLUG&PLAY. A tela apresenta o sistema de 5 elevatórias e 5 reservatórios que compõem o sistema de abastecimento de uma cidade genérica.



Como na maioria das telas desta aplicação, a tela principal possui:

• Um menu de botões à esquerda que permite acessar as demais tela principais;
• Um menu de botões à direita que permite acessar as telas de elevatórias;
• Título da tela no topo ao centro;
• Usuário logado;
• Dois botões para pular para a tela anterior e para a tela seguinte no topo à direita;
• Uma tabela de alarmes presentes na base da tela (no exemplo acima mostrando Pressão baixa na sucção da elevatória).

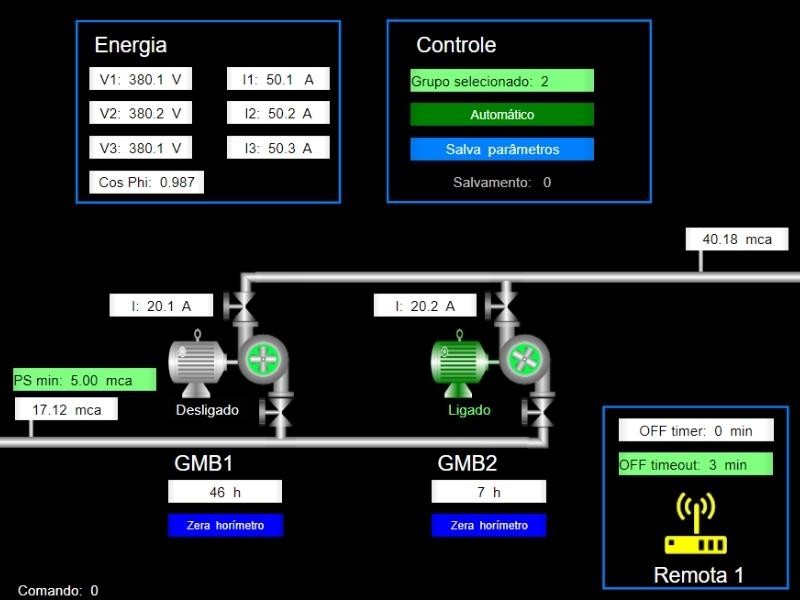

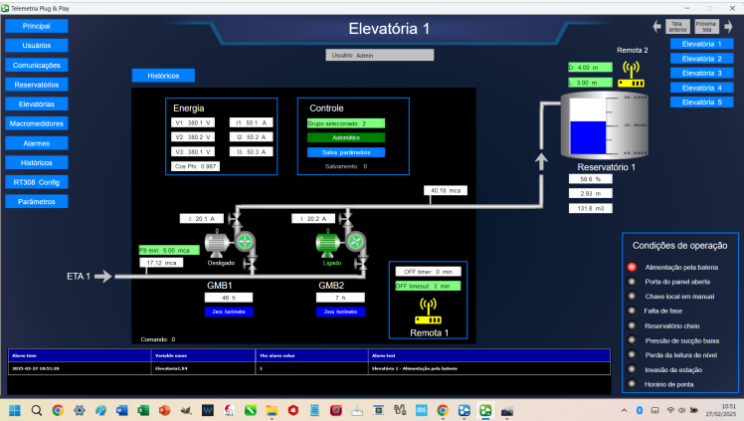

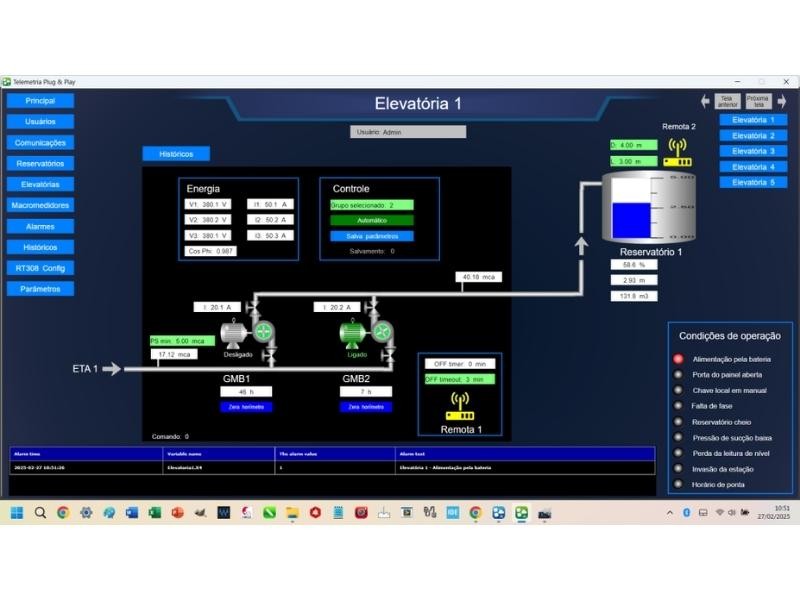

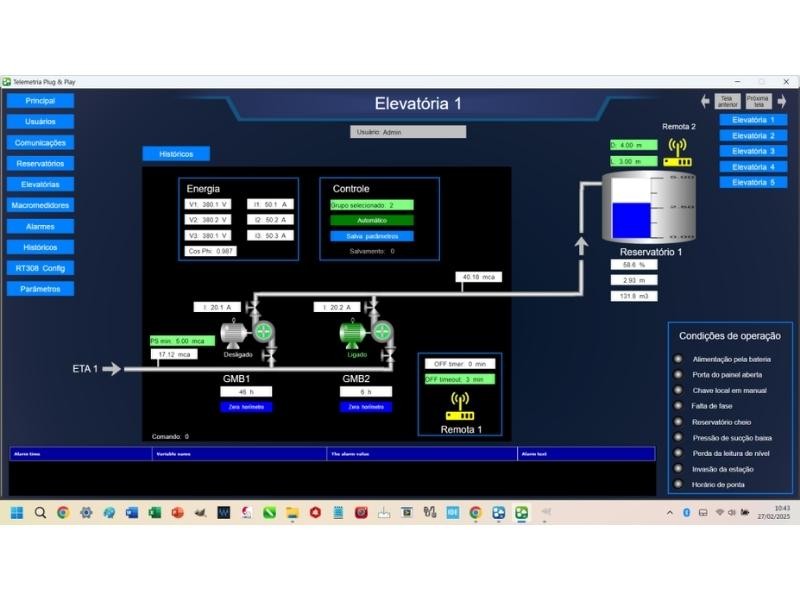

Tela de elevatória


As telas de elevatórias apresentam o funcionamento da estação de bombeamento e do respectivo reservatório.

• Este quadro sinaliza as seguintes condições presentes na elevatória:
• Alimentação pela bateria (quando falta energia na rede);
• Porta do painel aberta;
• Chave local em manual;
• Falta de fase (tensão da rede em falta);
• Reservatório cheio (nível do reservatório remoto acima do nível de desligamento);
• Pressão de sucção baixa;
• Perda da leitura do nível (reservatório remoto sem comunicação);
• Invasão da estação;
• Horário de ponta.

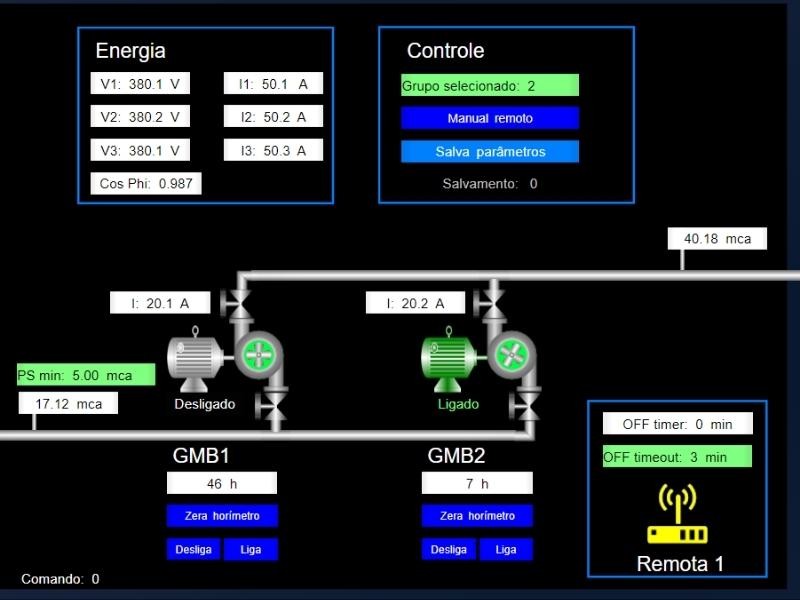

• Selecionar o grupo de motobomba em funcionamento;
• Funcionamento Automático e Manual remoto (em Manual remoto podemos ligar e desligar os motores livremente);
• Salvar parâmetros (executa o salvamento dos setpoints na memória retentiva da remota);
• O indicador “Salvamento” muda de 0 para 1 enquanto está gravando a Flash Memory da remota.



• PS min: Pressão de sucção mínima;
• Grupo selecionado ( 1 ou 2);
• OFF timeout (tempo em minutos para considerar que o reservatório parou de comunicar e também é o tempo que a remota irá desligar as saídas digitais na falta de comunicação com o CCO);
• D: Nível do reservatório para efetuar o desligamento da elevatória;
• L: Nível do reservatório para efetuar o ligamento da elevatória;
• Após a alteração dos setpoints é necessário clicar no botão “Salva parâmetros” para guardar os valores na memória retentiva da remota. Se o salvamento não for feito, no caso de reset ou religamento da remota, os valores dos setpoints retornarão para os valores previamente salvos.



Durante o funcionamento Manual remoto podemos ligar e desligar os grupos de motobombas independente das rotinas automáticas. Em Manual remoto os botão de liga e desliga dos GMBs ficam visíveis.



Funcionamento Automático

• Grupo selecionado;
• Pressão de sucção deve estar acima de PS mínima;
• Nível do reservatório remoto;
• Comunicação do reservatório remoto;
• Chave local da elevatória em automático;
• Sem falta de fase na rede da elevatória.

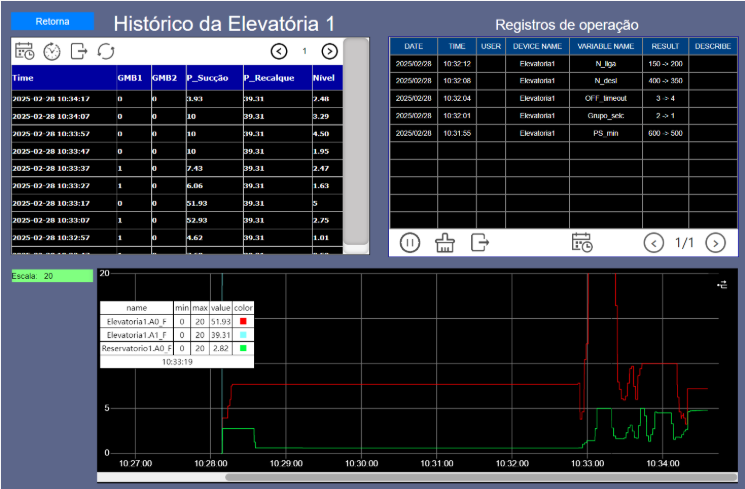

  Históricos

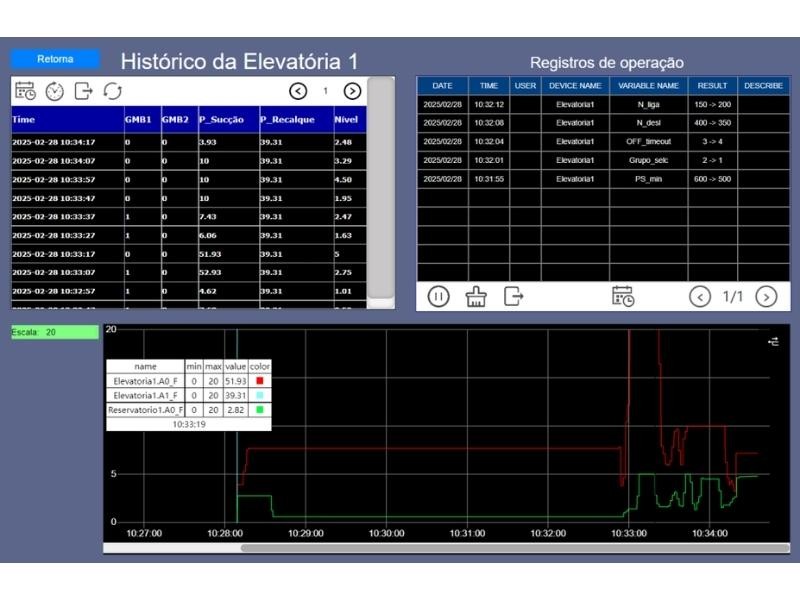

  Cada elevatória possui uma tela de históricos que pode ser ativada no botão “Históricos” presente na tela da elevatória.

• Tabela de valores das variáveis digitais e analógicas como: grupo motobombas ( 0 ou 1 ), pressão de sucção, pressão de recalque e nível do reservatório remoto;
• Gráfico de tendências mostrando a evolução dos valores analógicos no tempo;
• Registros de operação mostrando as alterações de valores e comandos realizados pelo operador.

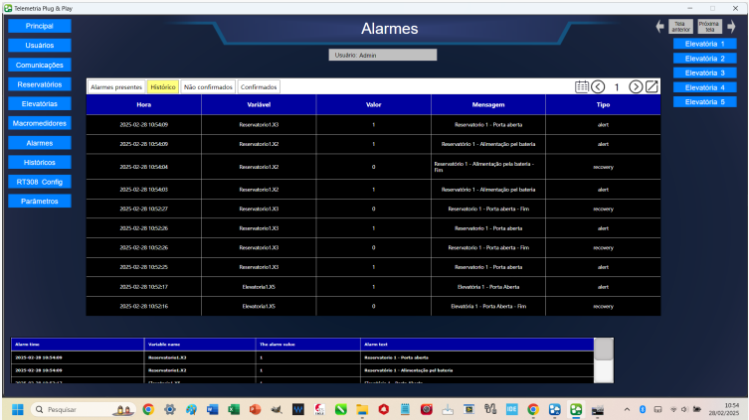

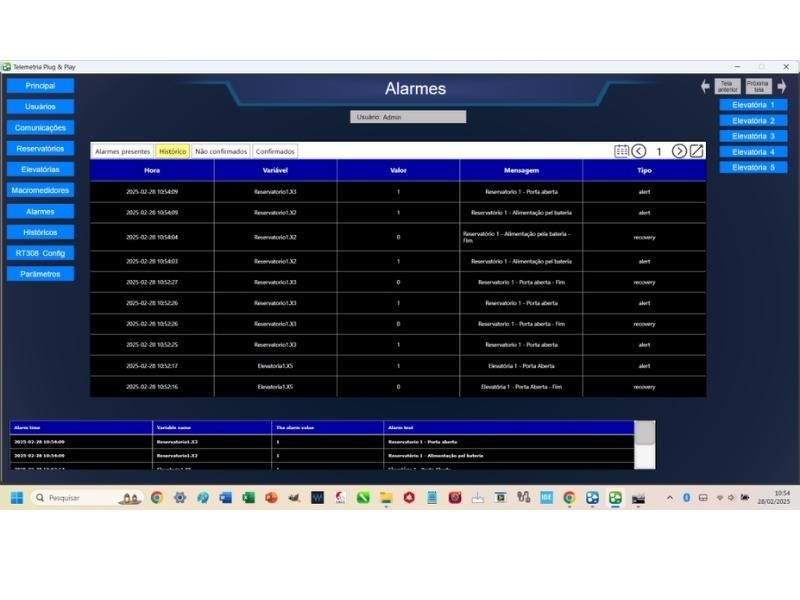

  Alarmes
  A tela de alarmes contém uma tabela com:
• Alarmes presentes;
• Histórico de alarmes:
• Alarmes não confirmados pelo operador;
• Alarmes confirmados pelo operador.

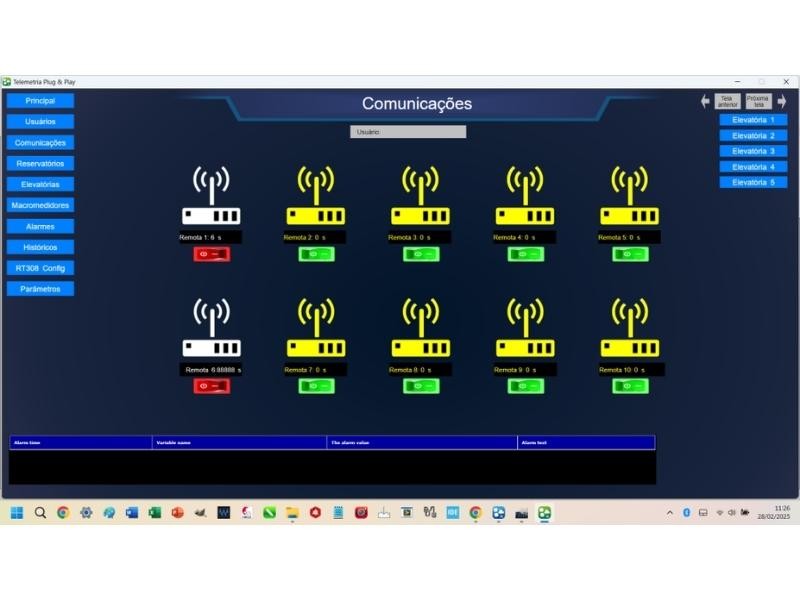

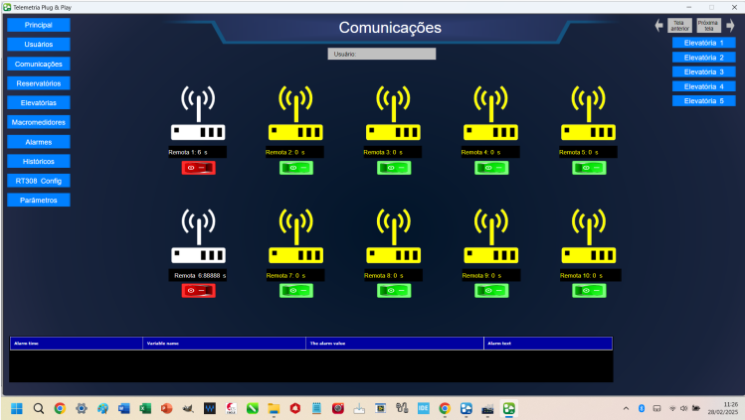

  Tela de comunicações
  A tela de comunicações permite:


• Visualizar o tempo desde a última comunicação com cada remota;
• Ligar ou desligar a comunicação com cada remota.

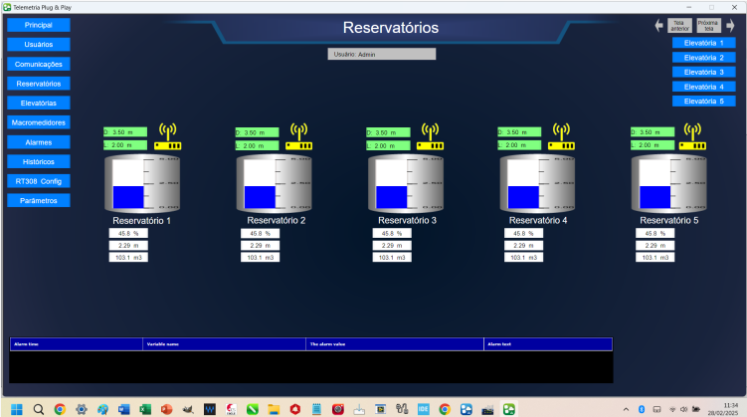

  Tela de reservatórios
  Esta tela permite visualizar simultaneamente os reservatórios do sistema, seus respectivos níveis e setpoints de liga e desliga do bombeamento.

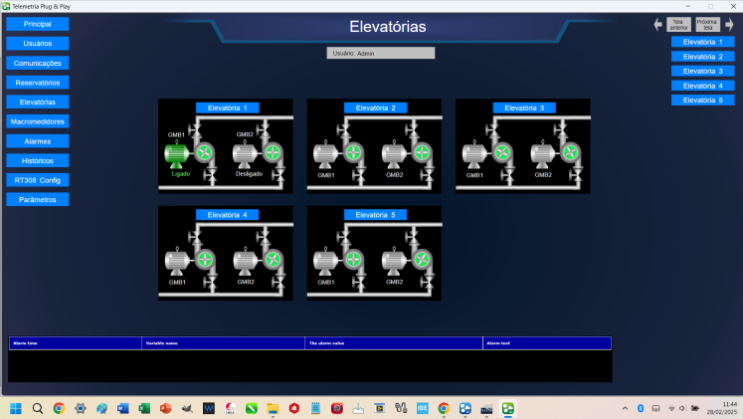

  Tela das elevatórias
  A tela das elevatórias permite visualizar simultaneamente o funcionamento de todas as elevatórias. Clicando no botão azul de cada elevatória faz surgir a tela daquela elevatória. Nesta tela se pode ver qual grupo motobomba que está acionado, se o mesmo está funcionando ou desarmado.

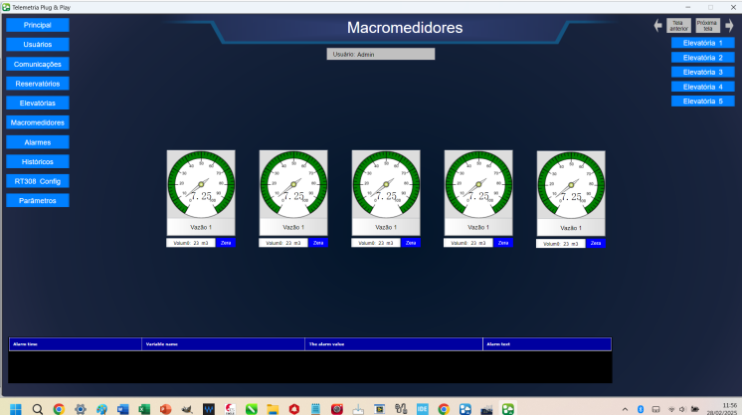

  Tela de macromedidores
  Esta tela mostra os valores de vazão e volume acumulado dos macromedidores do sistema.

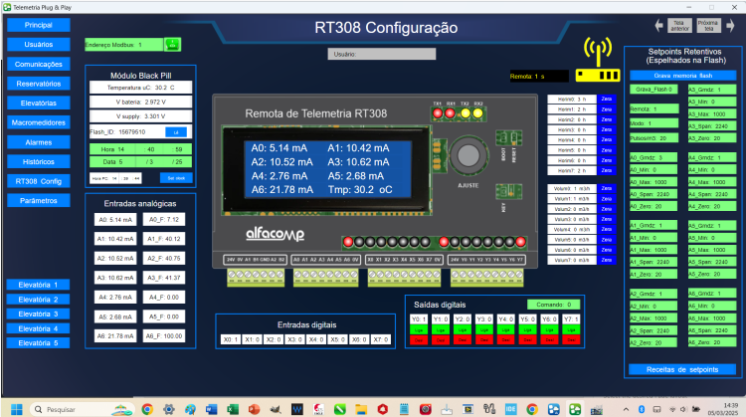

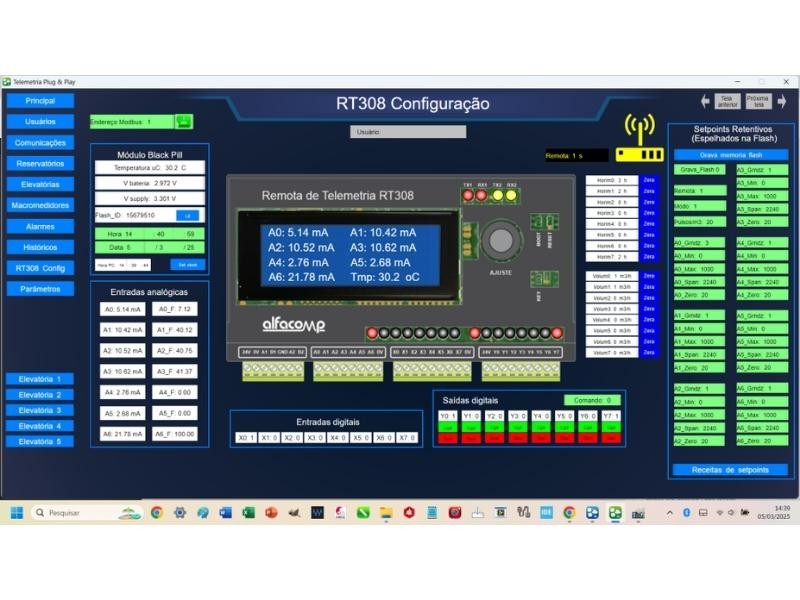

  Tela de configuração da remota


  A tela de configuração de remotas permite visualizar e/ou ajustar os seguintes parâmetros:
• Temperatura interna do microcontrolador;
• Tensão de alimentação do microcontrolador;
• Tensão da bateria CR2032 de manutenção do relógio de tempo real;
• Número de identificação da Flash memory (15679510);
• Data e hora do relógio de tempo real;
• Leitura das entradas em 4 a 20 mA e nos valores de engenharia definidos na parametrização dos canais;
• Endereço MODBUS da remota desejada;
• Horímetros das saídas digitais;
• Volumes acumulados das entradas digitais;
• Estados das entradas digitais;
• Estados das saídas digitais e comando direto das mesma;
• Botão para salvamento de parâmetros ajustado [GRAVA MEMÓRIA FLASH];
• Modo de funcionamento da remota;
• Número de pulsos por metro cúbico nos acumuladores de volume de medidores de vazão;
• Parametrização das entradas analógicas:
• Grandeza física lida na entrada analógica: metros, %, mca, l/s, m3/h, oC, kg, V, A
• Valor mínimo (correspondente à 0 mA)
• Valor máximo (correspondente à 20 mA)
• Ajuste de Span
• Ajuste de Zero



• Alarmar falta de comunicação com a elevatória;
• Controlar o bombeamento da elevatória conforme o nível do reservatório remoto e dos setpoints de liga e desliga;
• Selecionar o grupo de operação conforme o setpoint “Grupo selecionado”.
• Desligar o bombeamento no caso de:
• Falta de comunicação com o reservatório;
• Falta de fase na rede da elevatória;
• Baixa pressão de sucção;
• Chave local na elevatória na posição manual;

OBS: Esta rotina pode ser livremente alterada pelo cliente para acomodar funcionalidade particulares de cada instalação.

/------------------------------------------------------ Funcionamento da Elevatória 1

$Elevatoria_1.Comunica = $Elevatoria_1.Comunica +1; // Inc relógio comunicação remota 1

$Elevatoria_1.R1_X0 = $Elevatoria1.X0;

$Elevatoria_1.R1_X1 = $Elevatoria1.X1;

$Elevatoria_1.R1_Y0 = $Elevatoria1.Y0;

$Elevatoria_1.R1_Y1 = $Elevatoria1.Y1;

$Elevatoria_1.GMB1_desarm = ($Elevatoria1.Y0 && !$Elevatoria1.X0);

$Elevatoria_1.GMB2_desarm = ($Elevatoria1.Y1 && !$Elevatoria1.X1);

if ($Geral.Delay1 > 5) { // Aguarda 5 segundos

   $Elevatoria_1.Falha_comunic = (($Elevatoria_1.Comunica/60)>$Elevatoria1.OFF_timeout); // Perda da comunicação

   $Elevatoria_1.Perda_nivel = (($Reservatorio_1.Comunica / 60) > $Elevatoria1.OFF_timeout); // Perda leitura nível

if ($Elevatoria1.A0_F < $Elevatoria1.PS_min) //Pressão baixa na sucção

   { $Elevatoria_1.PS_baixa=1; }

   else if ( $Elevatoria1.A0_F > $Elevatoria1.PS_min * 1.1)

      { $Elevatoria_1.PS_baixa=0;}

   $Elevatoria_1.Rsrv_cheio = ($Reservatorio1.A0_F > $Elevatoria1.N_desl); //Reservatório cheio

   $Elevatoria_1.Bloqueia_elev = $Elevatoria1.X6 + $Elevatoria1.X7 + $Elevatoria_1.Perda_nivel + $Elevatoria_1.PS_baixa + $Elevatoria_1.Rsrv_cheio;

}

if ($Elevatoria_1.Auto_manual == 1)

    {

   if($Elevatoria1.Grupo_selc == 1)//Grupo 1 seleciona

      {if($Elevatoria_1.Bloqueia_elev > 0 && $Elevatoria1.X0 == 1) // Desliga

         { $Elevatoria1.Comando = 2; }

      if($Reservatorio1.A0_F < $Elevatoria1.N_liga && $Elevatoria_1.Bloqueia_elev < 1 && $Elevatoria1.X0 === 0) // Liga

         { $Elevatoria1.Comando = 1; }

      if($Elevatoria1.X1 == 1)

         { $Elevatoria1.Comando = 4; }

   }

   if($Elevatoria1.Grupo_selc == 2)//Grupo 2 selecionado

      {if($Elevatoria_1.Bloqueia_elev > 0 && $Elevatoria1.X1 == 1) // Desliga

         { $Elevatoria1.Comando = 4; }

      if($Reservatorio1.A0_F < $Elevatoria1.N_liga && $Elevatoria_1.Bloqueia_elev < 1 && $Elevatoria1.X1 === 0) // Liga

         { $Elevatoria1.Comando = 3; }

      if($Elevatoria1.X0 == 1)

         { $Elevatoria1.Comando = 2; }

   }

}

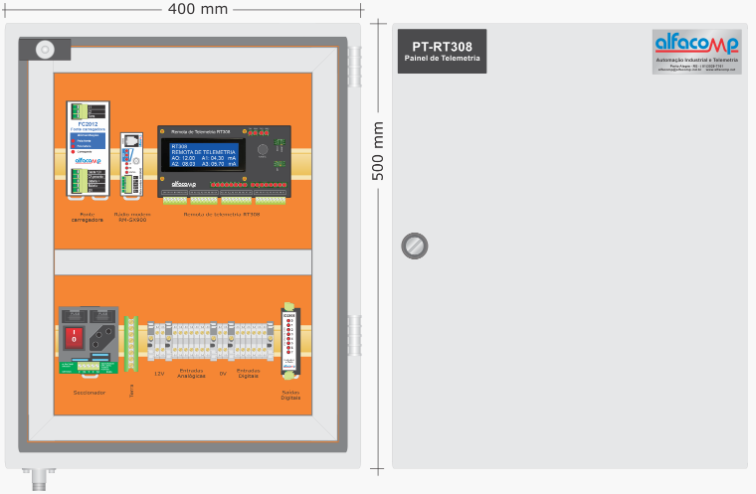

PT-RT308 – Painel de telemetria com RTU RT308

O painel de telemetria PT-RT308 é baseada na remota de telemetria RT308. Os quadros apresentam alto índice de integração, modularidade, facilidade de manutenção, remota com protocolo MODBUS RTU, resultando em montagens de alto desempenho e baixo custo. Os equipamentos destinam-se ao uso em instalações de saneamento tais como reservatório e elevatórias de água e esgoto, pontos de macromedição.
