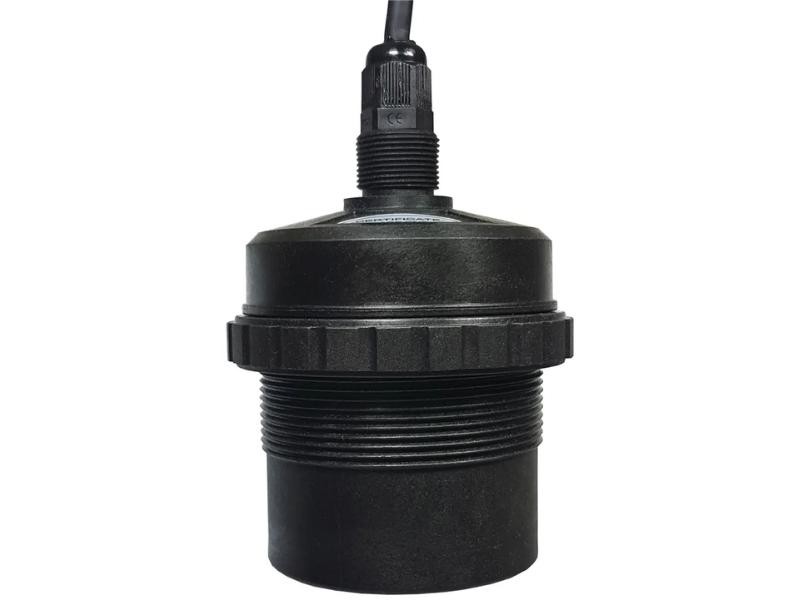

Transmissor ultrassônico de nível - TUN20

Baixe a folha de dados produto

O transmissor ultrassônico de nível TUN20 permite a medição de nível de líquidos e sólidos sem contato e com o melhor custo-benefício do mercado.

Instalação do transmissor ultrassônico de nível

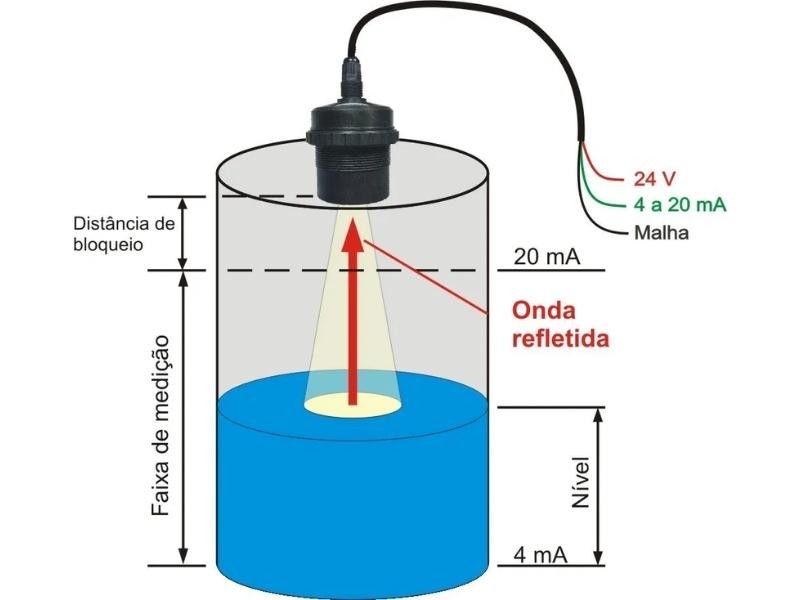

O transmissor ultrassônico é instalado no topo do reservatório, acima do nível máximo do líquido. Os pulsos ultrassônicos são emitidos pelo transmissor e refletidos pela superfície do líquido.

Características principais do transmissor ultrassônico de nível

• Tamanho compacto
• Compensação de temperatura

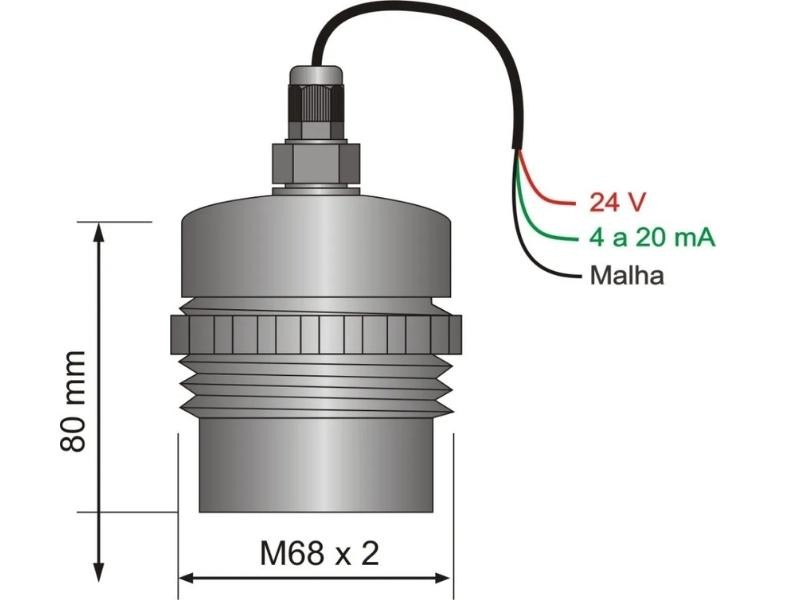

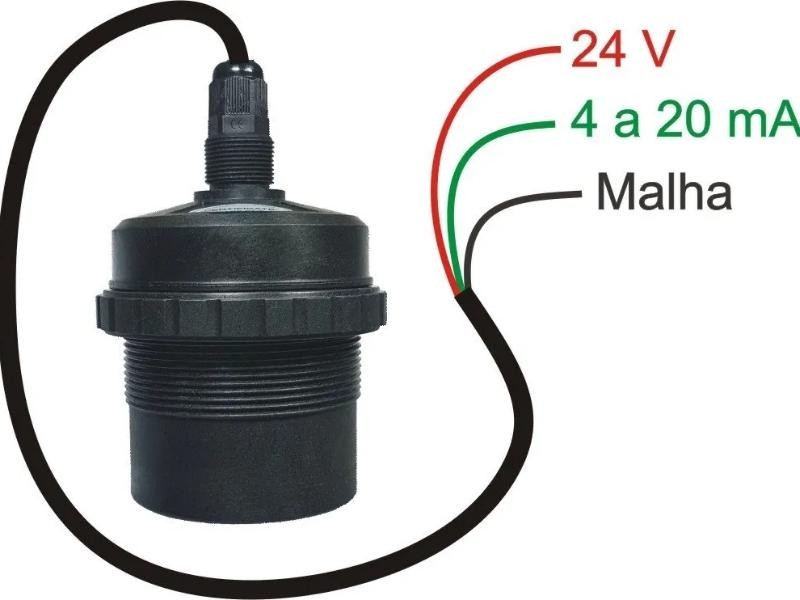

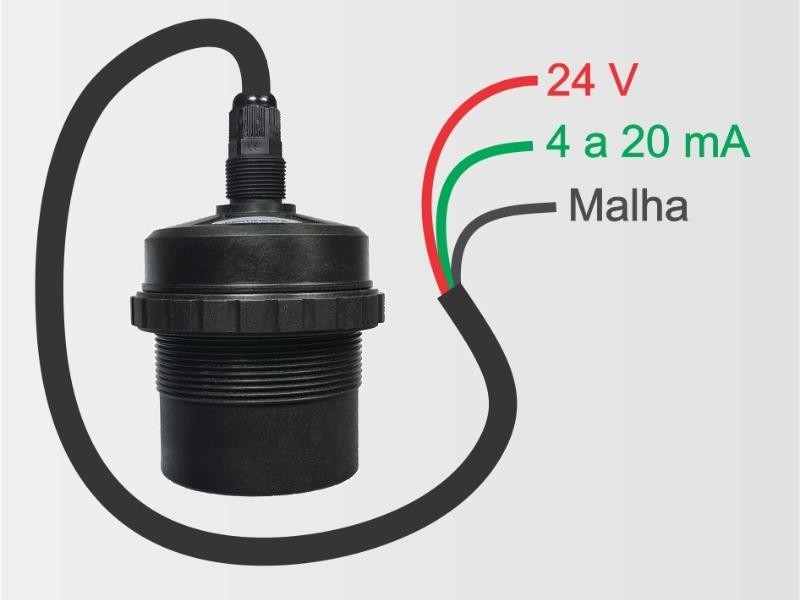

• Alimentado por dois fios
• Simples instalação e manutenção
• Saída em 4 a 20 mA, 0 a 5 V e Modbus RS485
• Alimentação em 12 e 24 VCC



Princípio de funcionamento do transmissor ultrassônico de nível

Ultrassom é o som em frequência superior a que o ouvido humano pode escutar. O ouvido humano consegue escutar até 20 kHz, são consideradas ultrassônicas as frequências superiores aos 20 kHz.

Ondas ultrassônicas são utilizadas na indústria para medir o nível de líquidos e sólidos sem a necessidade de contato com o produto medido, sendo ideais para a medição de materiais corrosivos e de alta temperatura.

O ultrassom aplicado na medição de nível normalmente está na faixa de 40 a 200 kHz. O ultrassom detecta objetos pelo mesmo princípio do radar, ou seja, pulsos ultrassônicos são emitidos na direção do objeto e a distância é calculada pelo tempo que o som leva para ser refletido de volta. Morcegos utilizam o mesmo princípio para guiarem seu voo.

O nível é calculado com base no tempo medido entre a emissão do pulso e a recepção da onda refletida. Ao nível do mar em temperatura de 20° C a velocidade do som é 344 m/s.

O CLP ou controlador que recebe o sinal do transmissor ultrassônico de nível deve ser parametrizado para refletir a medição de acordo com os níveis máximos e mínimos do reservatório.

Especificações Técnicas do Transmissor Ultrassônico de Nível

• xx (faixa de medição em metros): 05, 07, 10, 15
• ss (sinal de saída):
• I2 – 4 a 20 mA – 2 fios
• I3 – 4 a 20 mA – 3 fios
• V1 – 0 a 5 VCC – 3 fios
• V2 – 1 a 5 VCC – 3 fios
• R1 – RS485
• R2 – RS232
• pr (precisão fundo de escala):
• E1 – 0.25% F.S
• E2 – 0.5% F.S (padrão)
• E3 – 1.0% F.S
• al (alimentação):
• S1 – 24 VCC
• S2 – 12 VCC

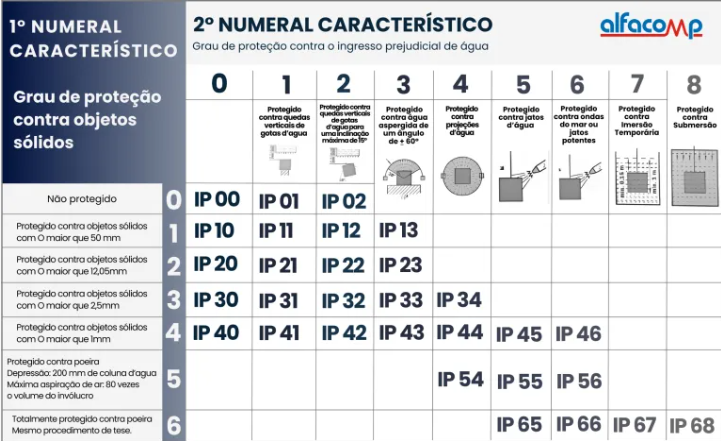

• ip (classe de proteção):
• P5 – IP65 (padrão)
• P6 – IP66
• P7 – IP67
