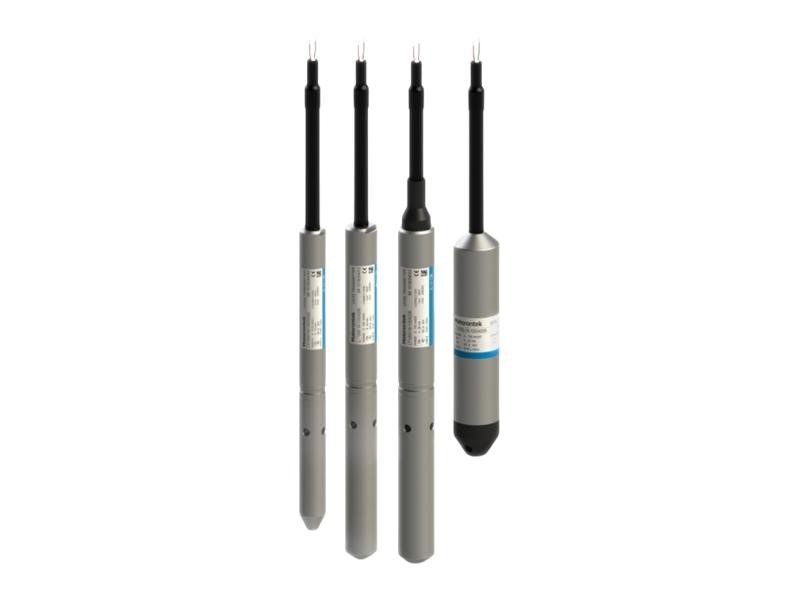

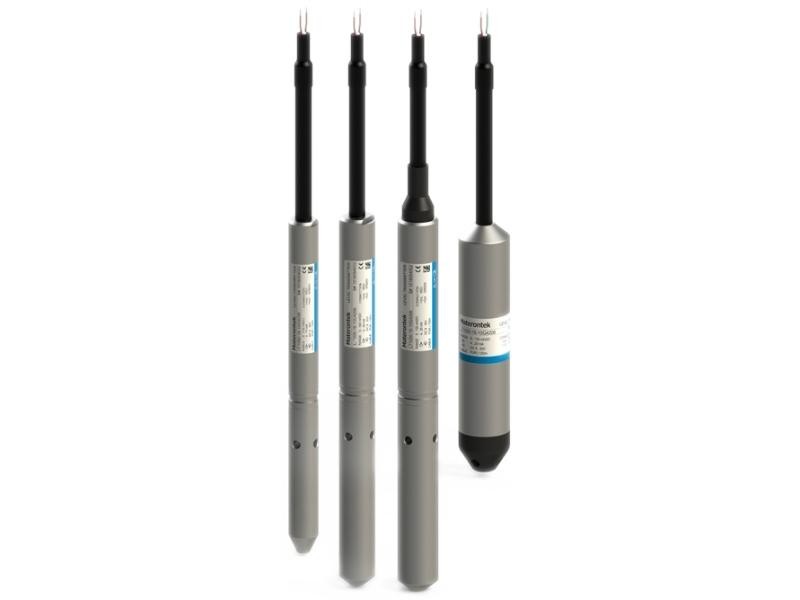

Características Principais

• Faixas de medição de 5 mH2O a 300 mH2O
• Pressão Absoluta e Gauge
• Precisão: ±0,5% (fundo de escala)
• Calibrado de fábrica
• Compensação de temperatura
• Corpo em aço inox
• Saída: 4 a 20 mA, 1 a 5 V, 0,5 a 4,5 V, Modbus e HART
•


Aplicações

• Medição de nível
• Monitoração de água bruta em rios e mar
• Tratamento de água
• Medição de nível em tanques de óleo

Instalação do Transmissor de Nível Hidrostático

A simplicidade de uso do transmissor de nível hidrostático faz dele uma escolha de ótimo custo-benefício. O mesmo pode ser suspenso pelo próprio cabo, de forma que o nível mínimo será definido pela profundidade ajustada no cabo. O CLP ou controlador que recebe o sinal do transmissor de nível hidrostático deve ser parametrizado para refletir a medição de acordo com os níveis máximos e mínimos do reservatório.

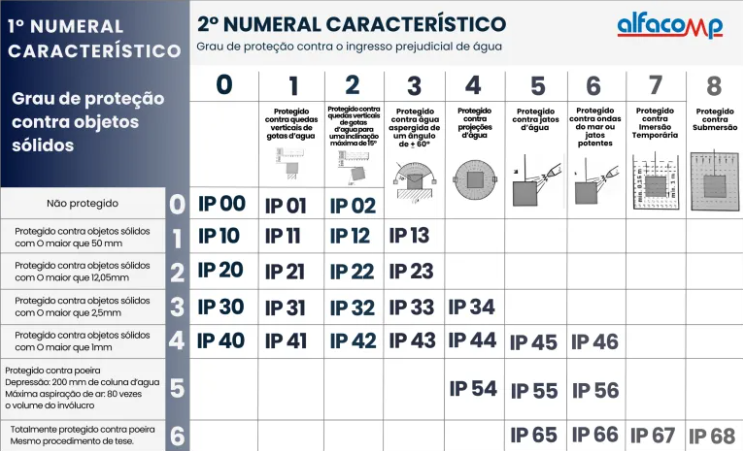

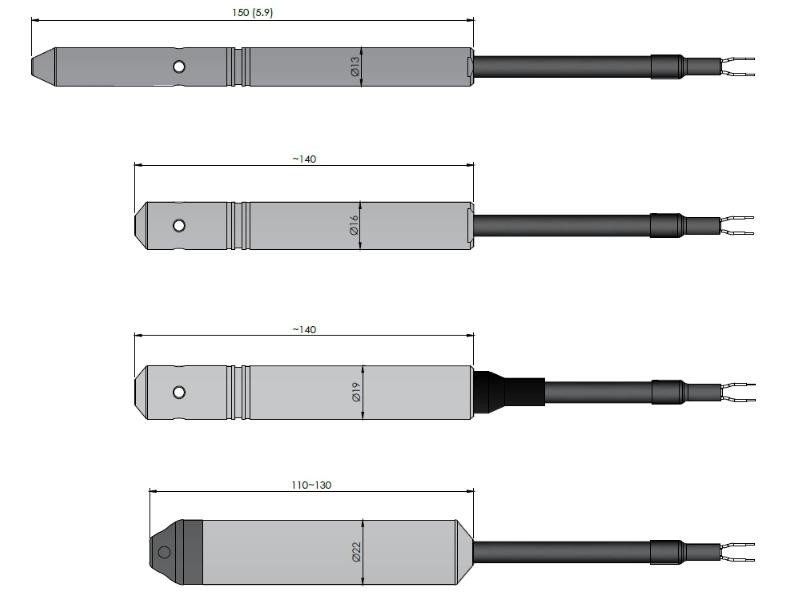

Especificações Técnicas do Transmissor de Nível Hidrostático

Faixas de Medição do Transmissor de Nível Hidrostático

Definição: Pressão Absoluta tem o zero referenciado ao vácuo perfeito, então é igual à Pressão Gauge somada à pressão atmosférica. Pressão Gauge tem o zero referenciado à pressão atmosférica ambiente, portanto é igual à Pressão Absoluta menos a pressão atmosférica.

Conexões Elétricas

Formação do Código do Transmissor de Nível Hidrostático

Princípio de Funcionamento do Transmissor de Nível Hidrostático

Hidrostática é a ciência dos fluidos estáticos, que não estão em movimento. O medidor hidrostático de nível é um tipo de sensor submerso, utilizado na medição de nível de líquidos pela medição da pressão no fundo do reservatório.

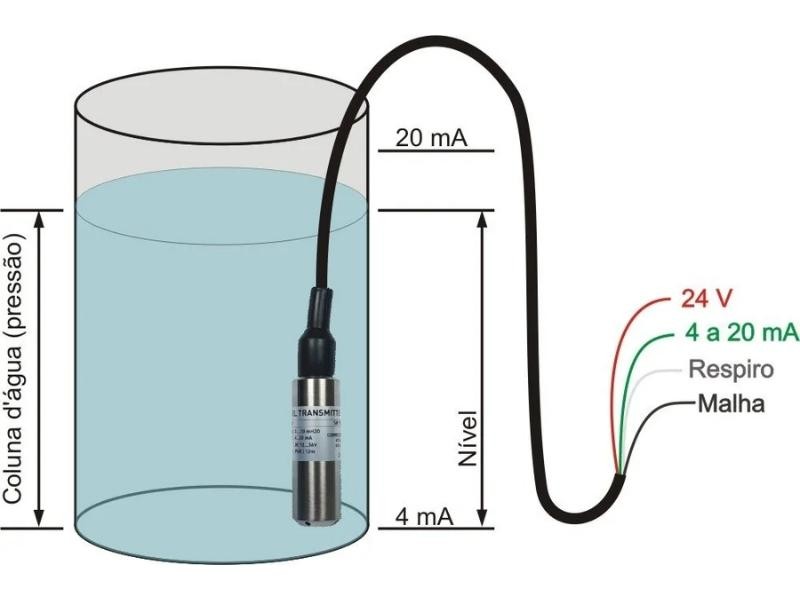

O medidor de nível hidrostático é dotado de um diafragma de medição de pressão que pode ser do tipo strain gauge. Um lado do diafragma está em contato com o líquido e o outro lado está em contato com a pressão atmosférica através de um tubo de ventilação (respiro), que nada mais é que um conduto do tipo mangueira de diâmetro pequeno que faz parte do cabo que conduz a alimentação e o sinal analógico.

Assim, o medidor hidrostático mede a pressão da coluna do líquido que está acima do mesmo. Essa pressão é causada pelo peso do líquido sobre o sensor e é utilizada para calcular o nível deste líquido.
