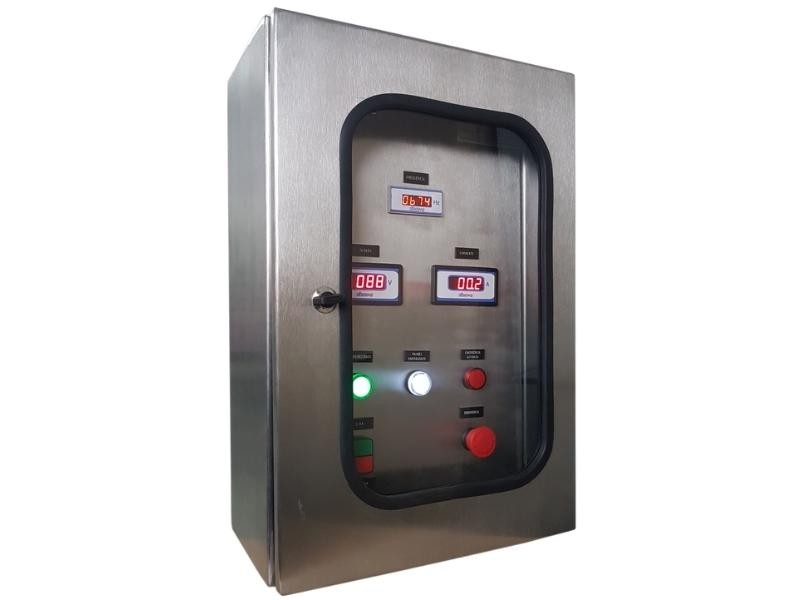

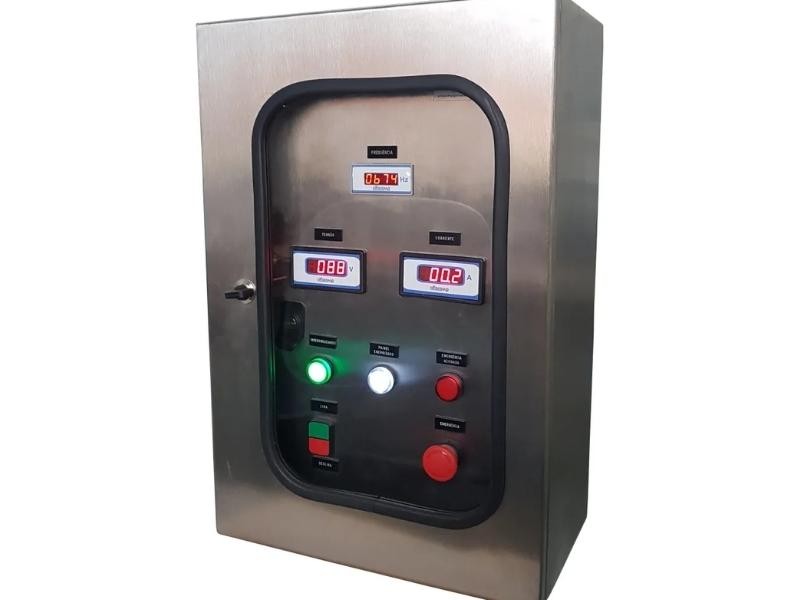

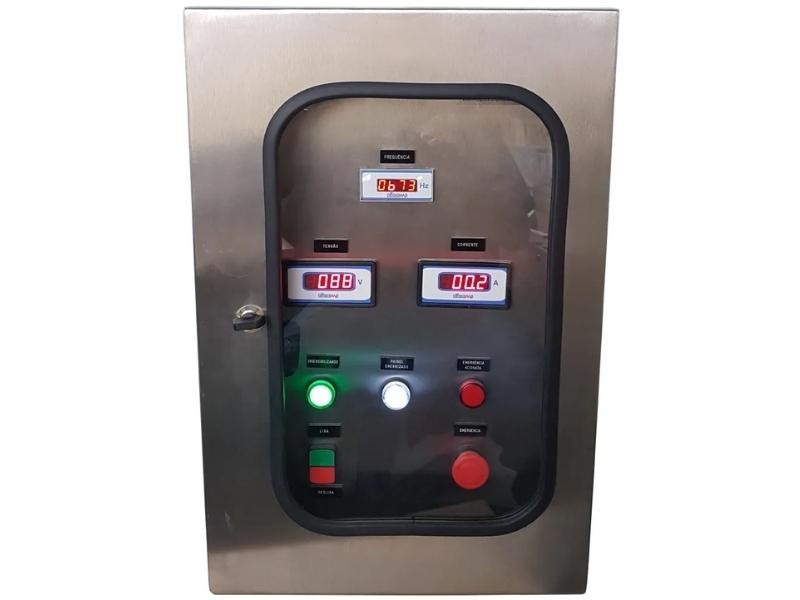

Sobre o Produto

A insensibilização elétrica tem como objetivo provocar no animal um estado cerebral de perda dos sentidos, contudo sem a perda das funções vitais. Uma insensibilização de boa qualidade resulta em um estado de atordoamento em que o animal fica imóvel e, após alguns segundos, se não for abatido, recobra os movimentos sem sequelas.

• Tensão de saída: até 750 VCA
• Frequência ajustável de 500 a 1000 Hz
• Módulos Alfacomp 2022 (controle) e 9801 (potência)

Consequências da Insensibilização de Má Qualidade

• Animal agitado, sem perda de movimentos
• Morte do animal
• Hematomas e derrames
• Quebra de ossos
• Salpicamento de sangue
• Baixo índice de remoção de sangue

Funcionamento

O Insensibilizador de Aves IE2001 gera uma forma de onda elétrica de características especiais, resultando em alto impacto sobre o sistema nervoso central e baixo impacto sobre o sistema muscular.

O sinal elétrico é obtido pela retificação da energia elétrica da rede, obtendo-se, assim, tensão contínua que então é novamente transformada em tensão alternada pela utilização de circuito de chaveamento dotado de transistores de efeito de campo de potência.

O sinal alternado gerado é, então, ajustado em frequência e tensão. Finalmente, o sinal elétrico é rebaixado em tensão pelo uso de um transformador isolador especialmente projetado para operar na faixa de frequências de 500 Hz a 1000 Hz.

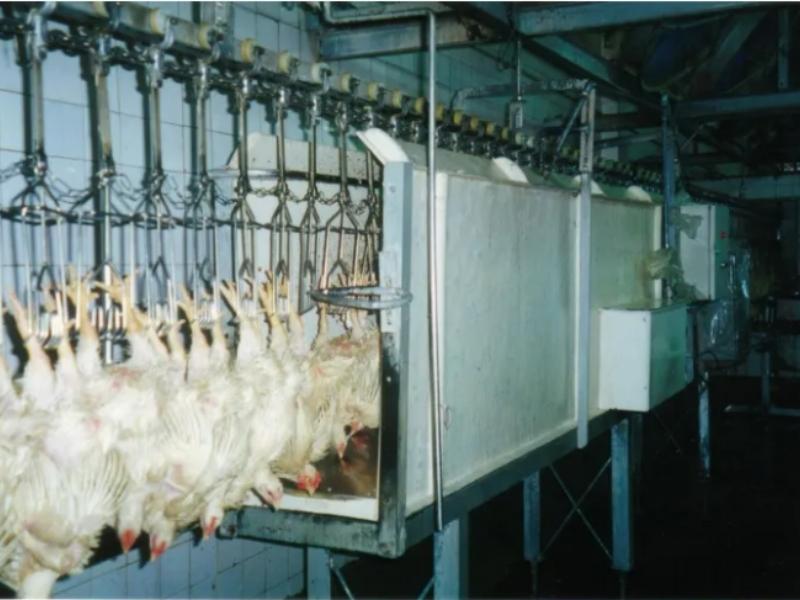

Os dois terminais de saída do insensibilizador deverão, consequentemente, ser conectados respectivamente à nória transportadora e ao eletrodo imerso em água da cuba de insensibilização.

Características Técnicas do Insensibilizador

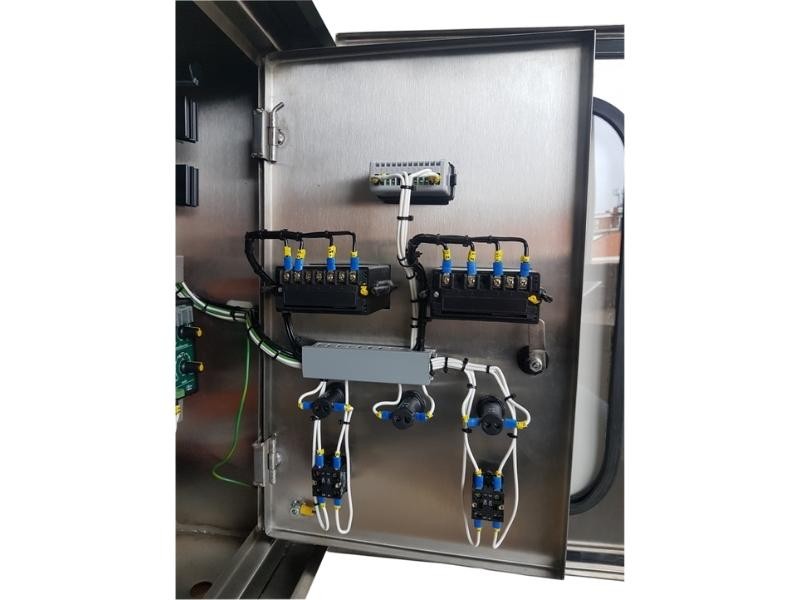

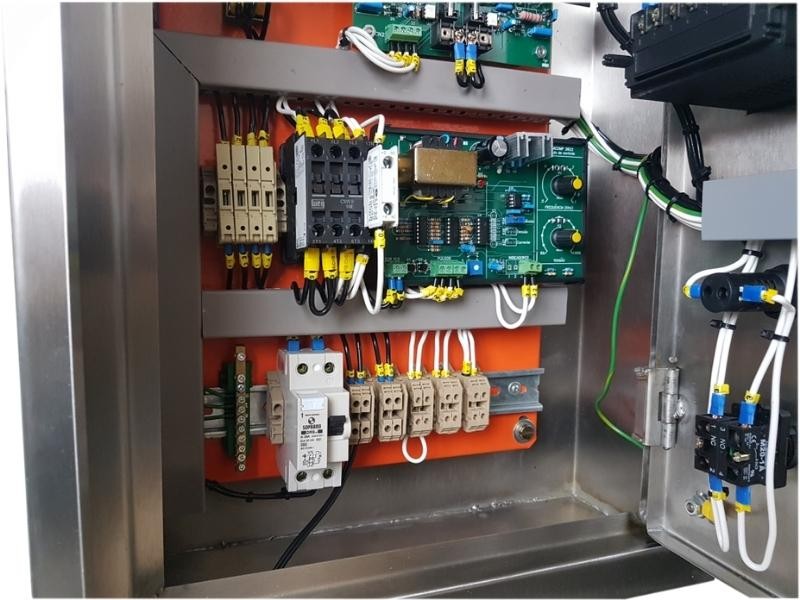

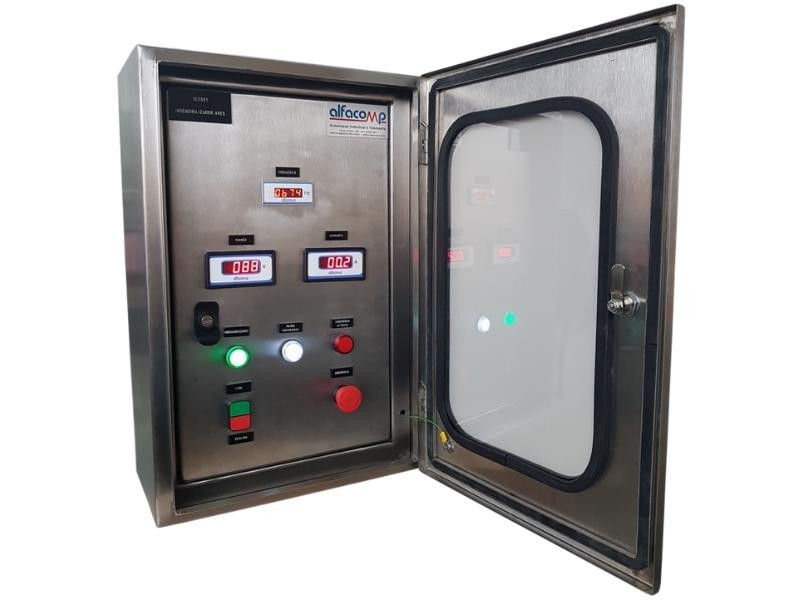

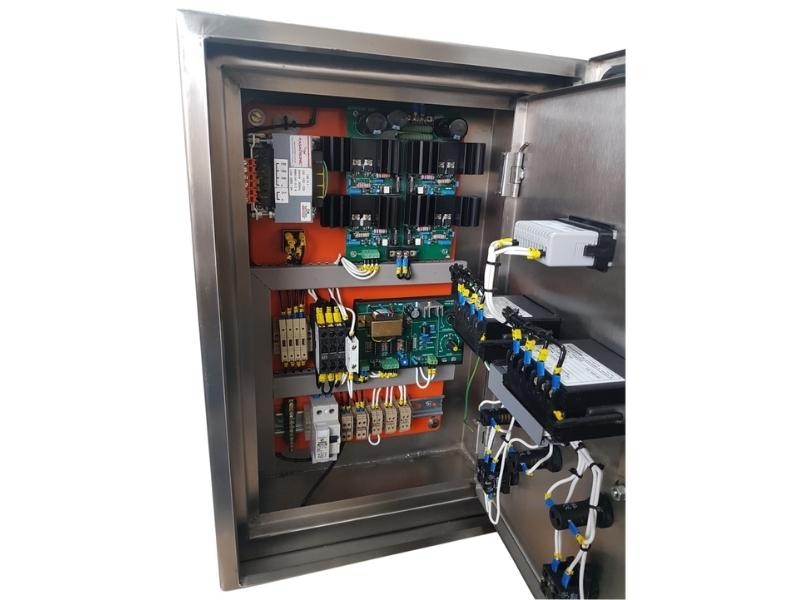

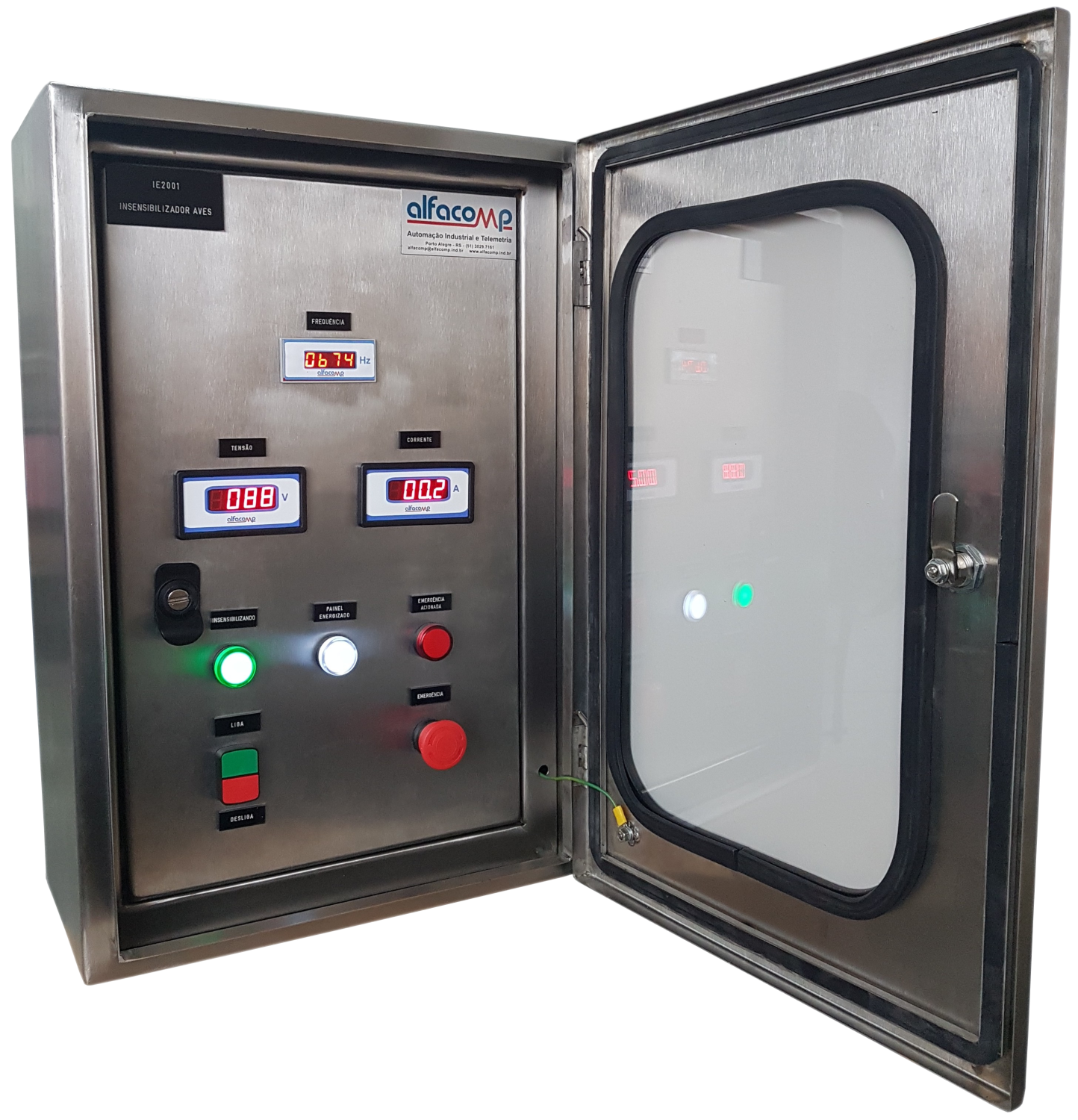

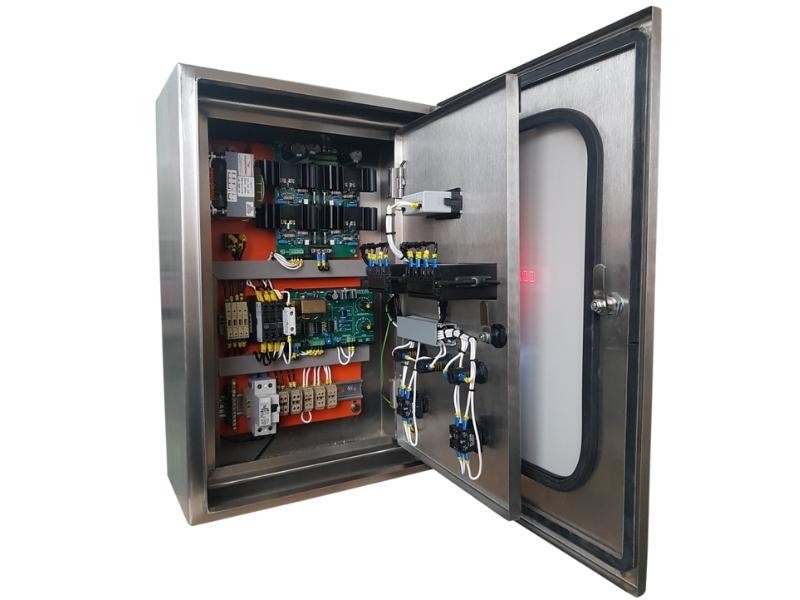

Composição do Painel do Insensibilizador IE2001

O insensibilizador IE2001 utiliza os módulos Alfacomp 2022 e 9801, consagrados pelo mercado da indústria da carne.

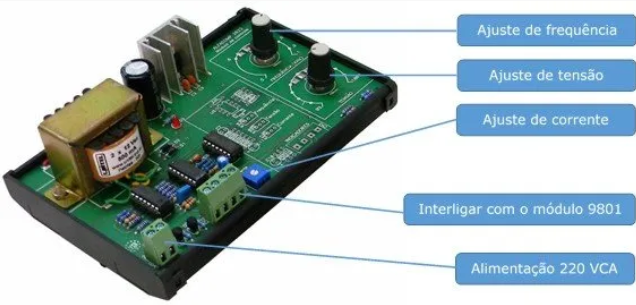

Módulo de controle 2022 para insensibilizador eletrônico

Este módulo gera os sinais de chaveamento para o módulo de potência. Além disso, monitora a corrente fornecida pelo módulo de potência, diminuindo a largura dos pulsos de chaveamento, de maneira a limitar a energia fornecida.

Ajustes do Módulo 2022

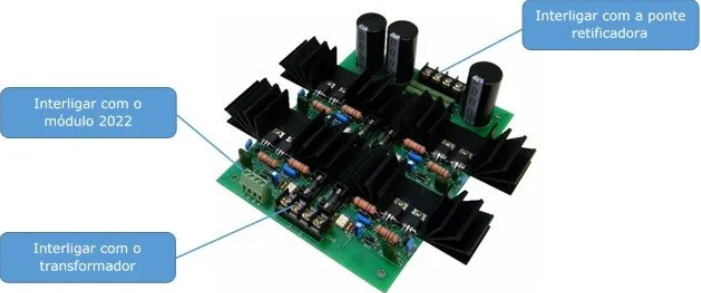

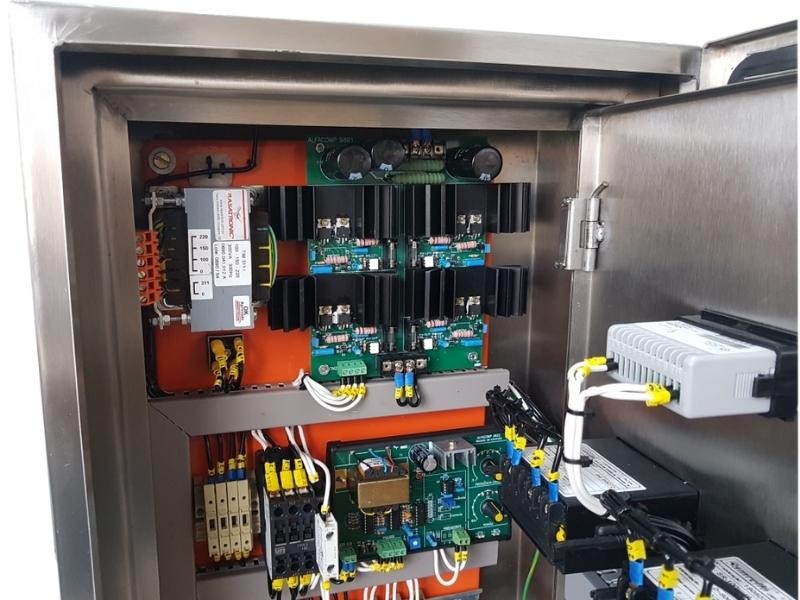

Módulo de potência 9801 para insensibilizador eletrônico

Este módulo consiste em um inversor em ponte utilizando transistores FET. O módulo incorpora ainda os capacitores de filtragem da tensão retificada pela ponte retificadora SKB25/4. Este módulo transforma a tensão DC de 331 V em uma tensão alternada de formato quadrado e frequência e largura de pulsos comandados pelo módulo 2022.
