Remota de telemetria - RT304

Baixe a folha de dados do produto

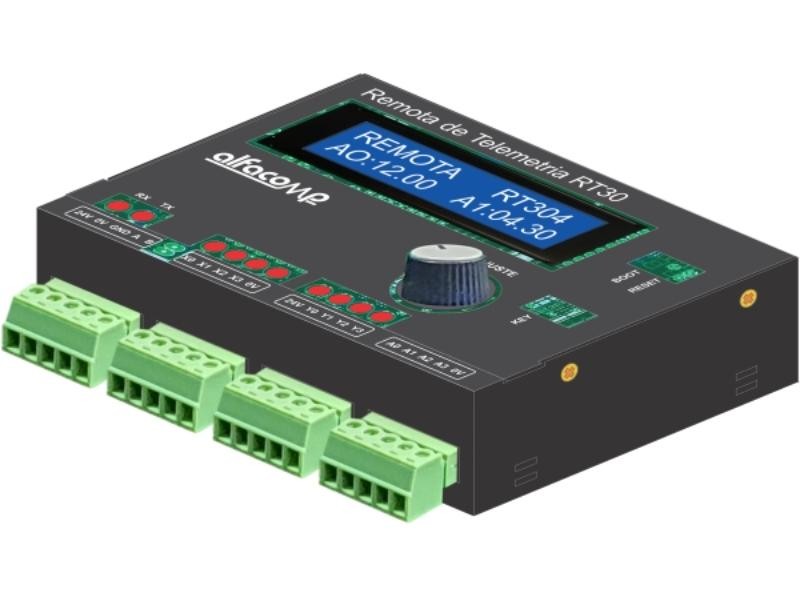

Remota de Telemetria RT304

Também chamadas de RTU (Remote Telemetry Unit), URT (Unidade Remota de Telemetria), UTR (Unidade de Telemetria Remota), as Remotas de Telemetria são módulos eletrônicos dotados de microcontrolador, entradas e saídas analógicas e digitais, portas de comunicação, display e relógio de tempo real, que tem a capacidade de ler sensores e acionar atuadores de campo para executar as funções de supervisão, controle e aquisição de dados de campo.

Tipos de sensores que a remota de telemetria pode ler

Nível, Pressão, Vazão, Temperatura, Tensão, Corrente, Potência, Fator de potência, PH, Oxigênio dissolvido, Turbidez, Pressostatos, Sensores de presença e invasão, etc.

Tipos de atuadores que a remota de telemetria pode controlar

Inversores, Soft-starters, Chaves de partida, Disjuntor motor, Válvulas proporcionais, Chaves rearmadoras elétricas, Comportas, Válvulas solenoide, Unidades de refrigeração e aquecimento, Sistemas dosadores, etc.

Características básicas do RT304

Alimentação: 12 a 24VCC;

4 entradas analógicas de 4 a 20 mA;

4 entradas digitais;

4 saídas digitais;

1 canais RS485 MODBUS RTU;

Display LCD de 2 linhas e 16 colunas;

Botão encoder para ajuste de parâmetros e scroll da tela.

Diversos modos de funcionamento selecionáveis.


Aplicações da Remota de Telemetria RT304

Entre as aplicações mais comuns, podemos citar:

1. Saneamento:

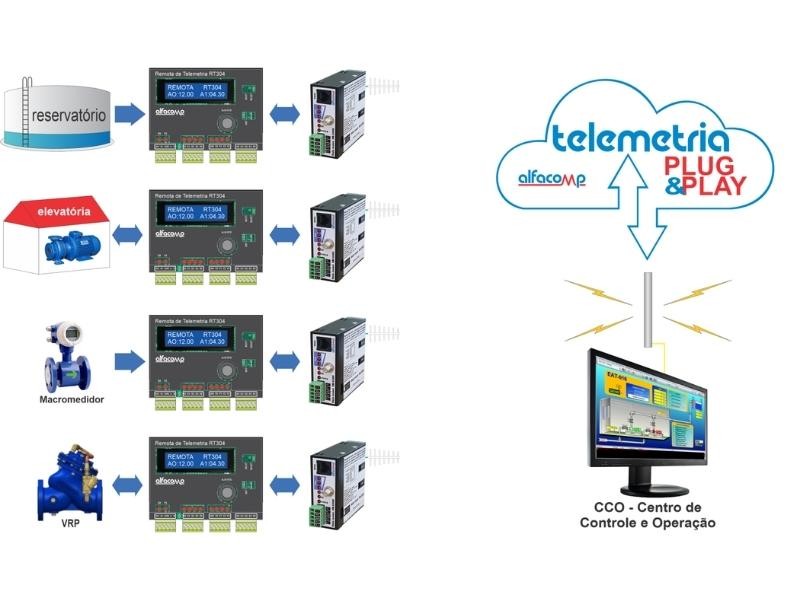

Monitoração e controle dos reservatórios e estações elevatórias de água e esgoto, ETAs (Estações de Tratamento de Água), ETEs (Estações de Tratamento de Esgoto) e demais pontos de interesse como Boosters (Estações de Pressurização), VRPs (Válvulas Reguladoras de Pressão) e pontos de medição de pressão e vazão da rede de distribuição de água tratada. Todo o controle se dá no CCO (Centro de Controle e Operação).


2. Energia elétrica

Subestações;

Pequenas centrais hidroelétricas (PCHs);

Rearmadores;

Parques eólicos;

Fazendas solares.

3. Óleo e gás

Unidade de bombeamento de óleo;

Pontos booster em tubulações de óleo e gás;

Pontos de monitoração de pressão.

4. Ambiental

Estações meteorológicas;

Estações de monitoração e alarme de inundação;

Estações de monitoração de qualidade da água em pontos de captação.

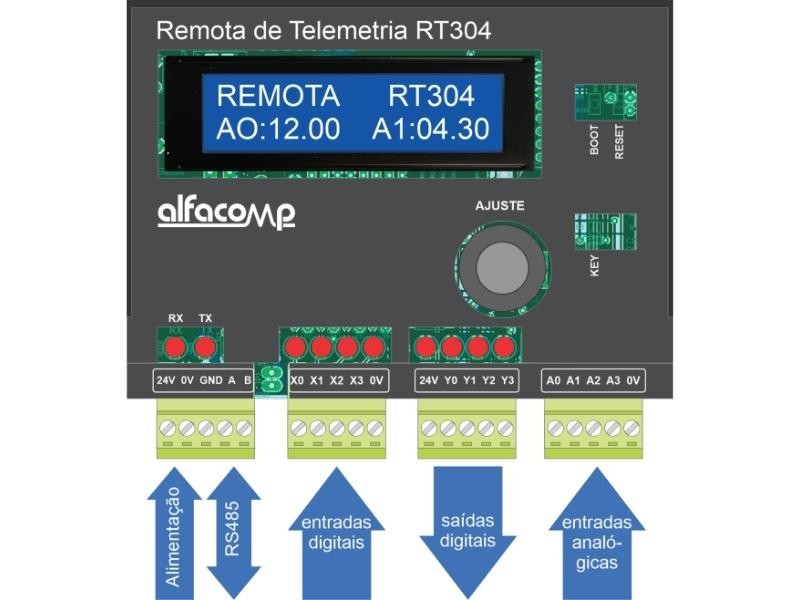

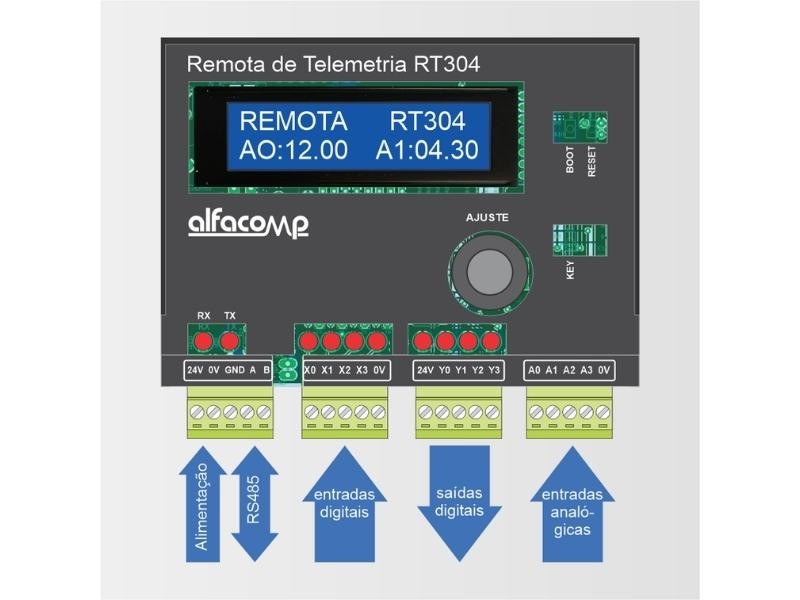

Conexões da Remota de Telemetria RT304

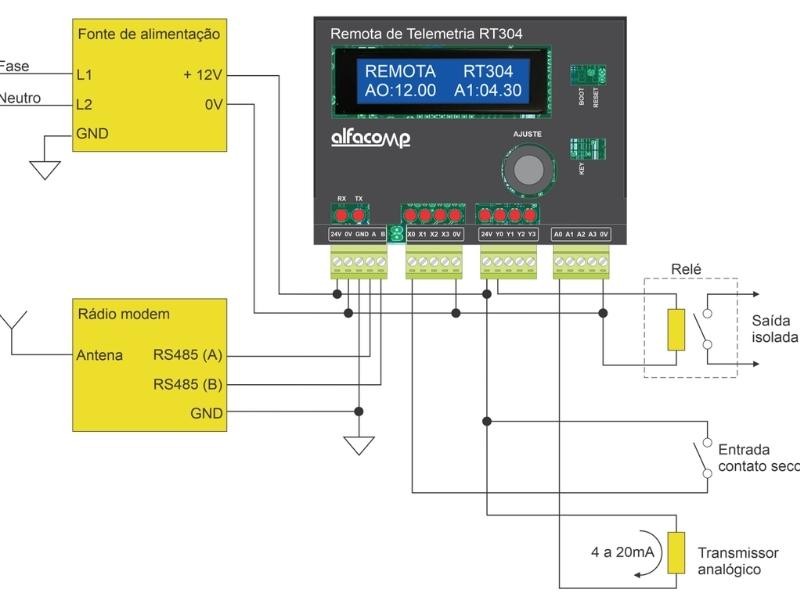

O diagrama a seguir apresenta as interligações básicas do módulo RT304 com os dispositivos periféricos.

Alimentação: O diagrama apresenta o módulo RT304 alimentado por uma fonte de 12V. O consumo típico do módulo é de 140 mA em 12V e 70 mA em 24V. Para dimensionar a fonte, leve em consideração os demais dispositivos periféricos.

Entradas analógicas: O diagrama mostra um transmissor analógico conectado entre o positivo da fonte e o borne da entrada analógica A0.

Entradas digitais: As entradas digitais são isoladas por opto acopladores. É necessário ligar o borne 0V ao negativo da fonte. O exemplo mostra um contato seco conectado entre o positivo da fonte e o borne X0.

Saídas digitais: As saídas digitais são isoladas por opto acopladores. É necessário ligar o borne 24V ao positivo da fonte. O exemplo mostra um relé de bobina 12V ligado entre o negativo da fonte e o borne Y0.

Porta serial escrava RS485: Esta porta permite a comunicação em MODBUS RTU em 9600 bps 8 bits de dados e sem paridade. O exemplo mostra o módulo RT304 ligado a um rádio modem.




Operação do botão de ajuste

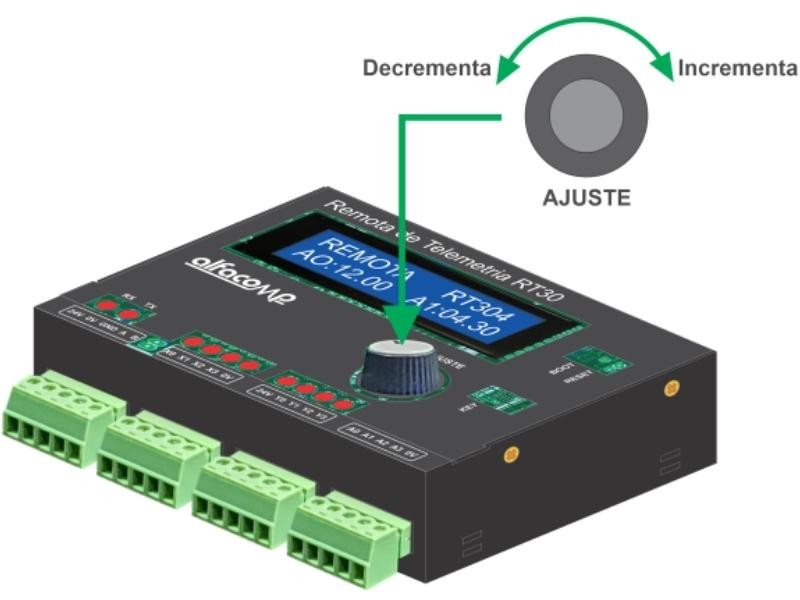

O botão de ajuste é um encoder rotativo que possibilita o incremento ou decremento de variáveis, além de permitir a rolagem das linhas do display. Além disso, o botão de ajuste funciona como uma chave de pressão (push button), permitindo alternar entre os modos de operação do display, confirmar os valores ajustados e avançar para o próximo campo a ser modificado.



Modos de funcionamento do display

O display funciona em dois modos:

Modo operação: Mostra valores das variáveis digitais, analógicas, relógio e demais variáveis de interesse.

Modo ajuste: Permite ajustar o endereço de comunicação, relógio, setpoints etc.

Para alternar entre os dois modos de operação, mantenha pressionado o botão de ajuste por 3 segundos.

Display – Modo operação

Quando a remota RT304 é energizada, inicia o funcionamento no Modo Operação. Neste modo de funcionamento, o display permite visualizar os parâmetros de operação em 40 linhas de conteúdo.

A figura a seguir mostra um exemplo de como o display se apresenta quando o módulo é energizado.

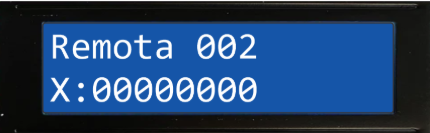

Remota 002 indica que o endereço Modbus da remota é 2.

X:00000000 indica que as 4 entradas digitais estão desligadas (estado binário “0”).

Ao girar o botão de ajuste no sentido horário o display rola para a próxima linha, como mostrado seguir.

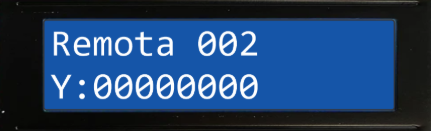

Y:00000000 indica que as 4 saídas digitais estão desligadas.

A tabela a seguir mostra o número da linha, o conteúdo e o seu significado.

OBS: A remota RT304 utiliza o mesmo firmware da remota RT308, contudo possui um conjunto de variáveis reduzido que não incluem as seguintes leituras:

A4, A5 e A6

X4, X5, X6 e X7

Y4, Y5, Y6 e Y7

LINHAS DO DISPLAY NO MODO OPERAÇÃO

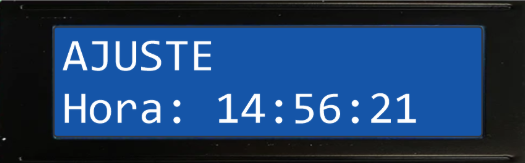

Ao entrar no modo ajuste, o display tem a aparência da figura abaixo.


Hora: 08:23:01 < mostra a hora do RTC e a seta no fim da linha indica que esta linha pode ser editada.

Ao girar o botão de ajuste no sentido horário o display rola para a próxima linha, como mostrado seguir.

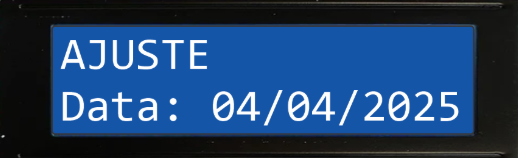

Data: 27/04/2025 mostra a data do RTC.

LINHAS DO DISPLAY NO MODO AJUSTE
