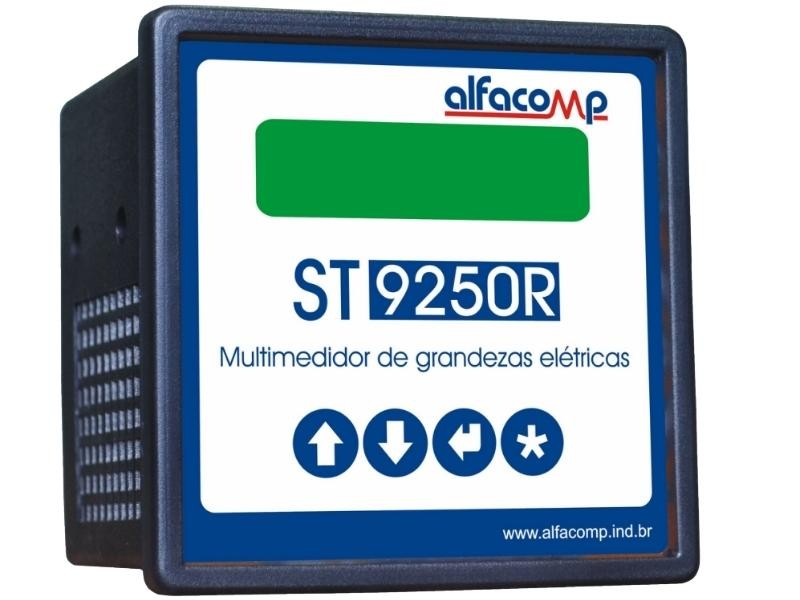

Sistema de monitoramento de energia elétrica que avalia de forma contínua e em tempo real tensão e corrente nas três fases pelo método True RMS. Permite o cálculo preciso de todas as grandezas de interesse, com programação via painel ou interface serial RS-485 (MODBUS-RTU).
A partir das grandezas lidas (tensão e corrente nas três fases), o ST9250R exibe sequencialmente: tensão fase-neutro, tensão fase-fase, tensão no primário (se TP ≠ 1), corrente, fator de potência por fase e total, potências ativa/aparente/reativa por fase e total, consumo ativo e reativo, demandas médias e máximas ativas e aparentes, frequência, faltas e excessos de kVAr, vazão e volume de água e gás, distorção harmônica total e conteúdo harmônico até a 49ª componente ímpar.
Eventos de Alarme
O equipamento conta com função de alarme acionado por evento programado, com registro das últimas 100 ocorrências em memória:
| Especificação | Detalhe |
|---|---|
| Tensão de alimentação | 80 a 270 VAC |
| Consumo | 5 VA |
| Frequência | 50 / 60 Hz ± 0,3 |
| Saída de alarme | C/NA/NF — 5A / 220 VAC máx. |
| Peso | 500 g |
| Dimensões | DIN 96 × 96 × 75 mm |
| Fixação | Encaixe em painel |
| Corte no painel | DIN 92 × 92 mm |
| Temperatura de operação | 0 a 50 °C |
| Umidade de operação | 10 a 95% UR não condensado |
| Entrada de tensão | 80 a 600 VAC (fase-fase) / 80 a 346 VAC (fase-neutro) |
| Entrada de corrente | XXXX / 5A |
| Precisão | V e I = 0,5% — FP, kW, kVA, kVAr = 1,0% |
| Interface serial | RS-485 / MODBUS-RTU — distância máxima 1.000 m |
| Interface homem/máquina | 4 teclas + display LCD 2 linhas × 16 caracteres |
| Memória de registros | 24.000 registros de grandezas, 200 ocorrências, 240 registros de harmônicos |
| Proteções | Fusível térmico rearmável + supressores de transientes internos |
Antes de instalar, proceda a uma cuidadosa inspeção visual para certificar-se de que o equipamento não apresenta danos de transporte.
Observações importantes
Painel Traseiro

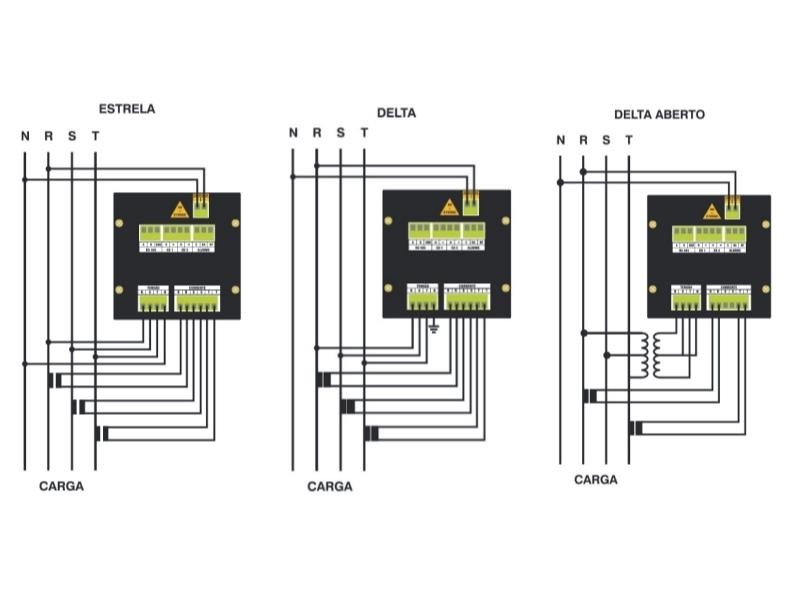

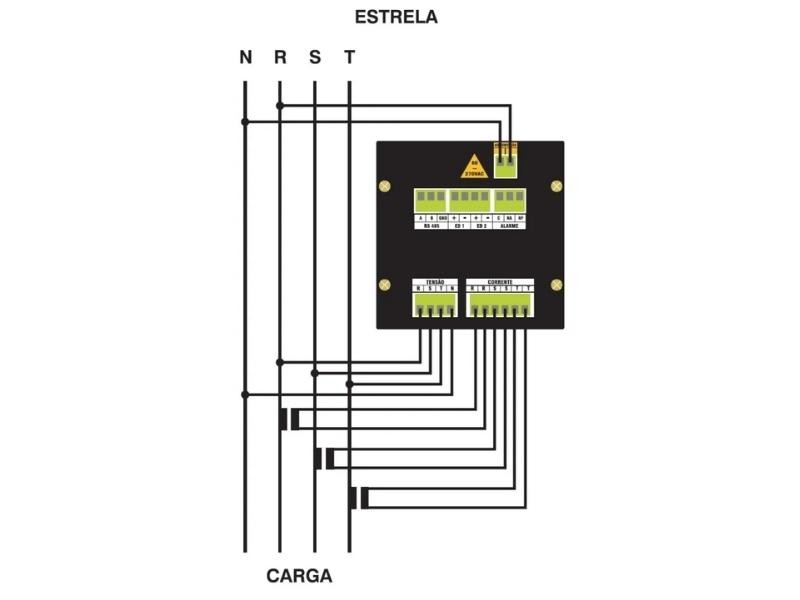

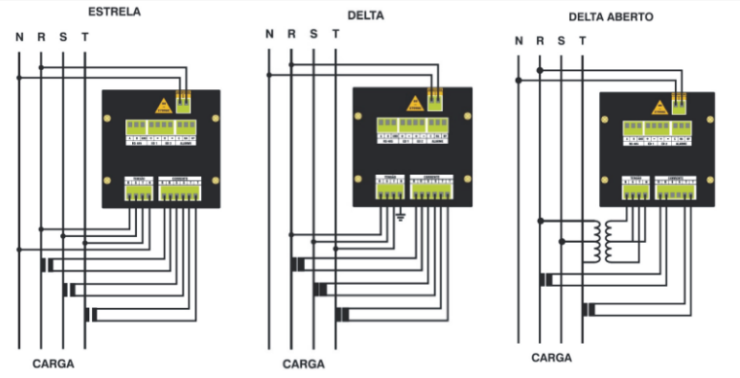

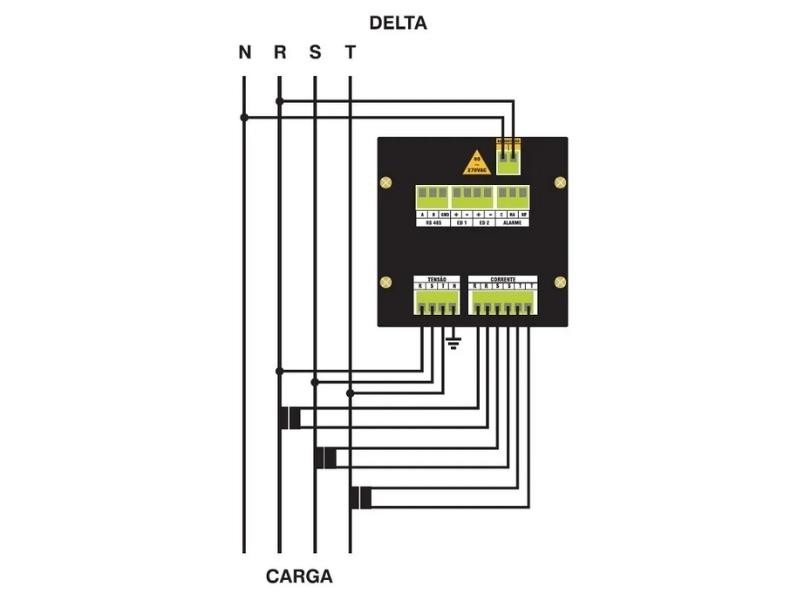

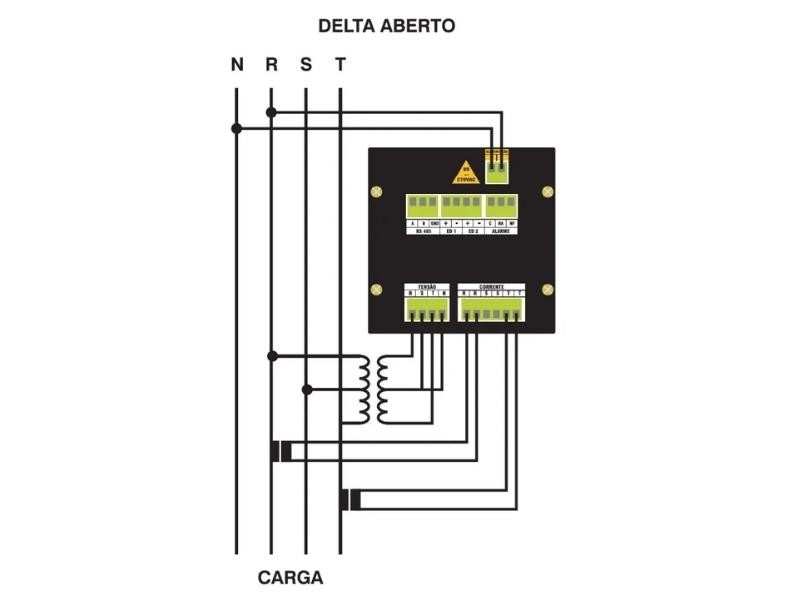

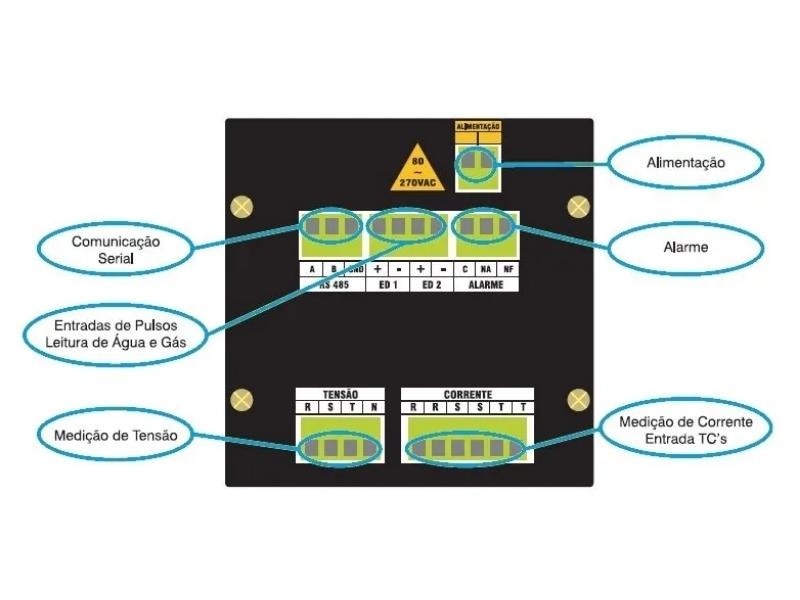

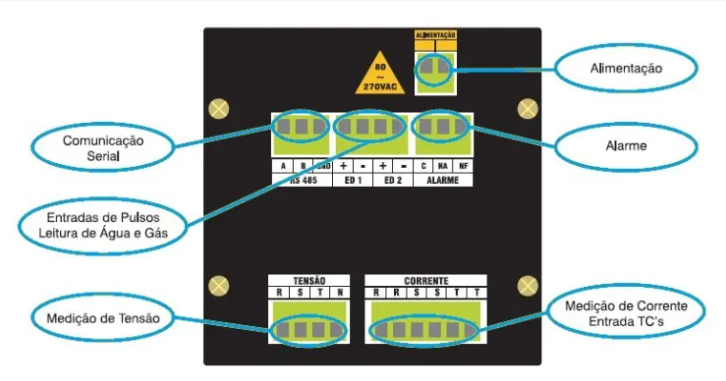

O painel traseiro apresenta todas as conexões necessárias à operação. Basta ligar os conectores conforme a indicação da serigrafia.

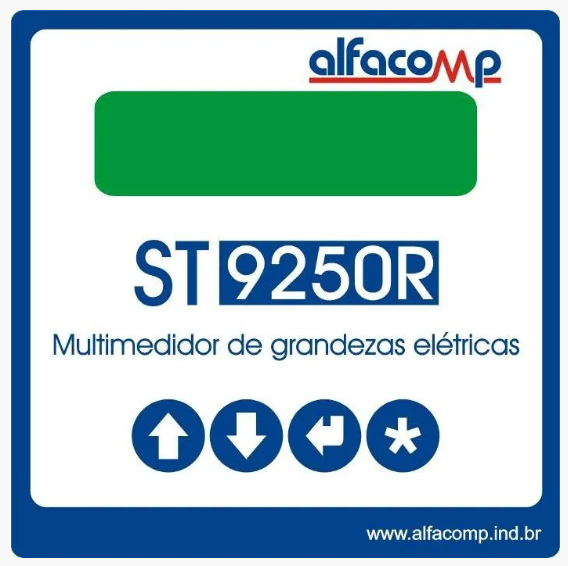

Painel Frontal
| Menu | Principais itens |
|---|---|
| Medidas Elétricas | Tensão FN/FF/Primária, Corrente, FP, Potências Ativa/Aparente/Reativa, Consumos, Demandas, Frequência, Faltas/Excessos kVAr, Vazão e Volume (D1 e D2), Tempo de Funcionamento |
| Distorção Harmônica Tensão | DH Total, Fundamental, 3ª a 49ª Harmônica (componentes ímpares) |
| Distorção Harmônica Corrente | DH Total, Fundamental, 3ª a 49ª Harmônica (componentes ímpares) |
| Programa Geral | TC, TP, Set-Point FP, Endereço Modbus, Intervalo de Integração, Tempo Entre Registros, Modo Harmônico, Baud Rate, Tipo de Ligação, Horário de Ponta, Constantes D1 e D2 |
| Programa Alarmes | FP Indutivo, FP Capacitivo, Sobretensão, Subtensão, Sobrecorrente, Subcorrente, DH Tensão, DH Corrente, Demanda Ativa Excessiva |
| Data e Hora | Ajuste do relógio interno |
| Status | Mensagens de funcionamento ou erros |
| Parâmetro | Descrição e Valores |
|---|---|
| Tensão nominal | Lida diretamente da rede: 127, 220 ou 254 VAC (apenas visualização) |
| Transformador de Corrente (TC) | Relação XXXX/5A conforme TC utilizado. Padrão: 500 |
| Transformador de Potencial (TP) | Relação primário/secundário de 1 a 500. Padrão: 1. Ex: 13.800V/220V = 62 |
| Set-Point Fator de Potência | 0,92 a 0,99. Padrão: 0,950 |
| Endereço Modbus | 001 a 247. Padrão: 001 |
| Intervalo de Integração | 1 a 60 minutos. Padrão: 15 minutos |
| Tempo entre Registros | 1 segundo a 60 minutos. Padrão: 600 segundos |
| Modo Registro Harmônico | 0 = não grava, 1 = DH tensão, 2 = DH corrente, 3 = tensão e corrente. Padrão: 0 |
| Baud Rate | Velocidade de comunicação. Padrão: 19.200 |
| Tipo de Ligação | Estrela (Y), Delta (D) ou Delta aberto (DA) |
| Horário de Ponta | Início e fim do período de ponta (00 a 24h). Padrão: 18:00–21:00 |
| Constante D1 / D2 | Pulsos por m³ para entradas digitais de vazão. Padrão: 1.000 |
Os alarmes são analisados 1 minuto após a energização e acionados imediatamente ao atingir a condição programada.
| Alarme | Configuração |
|---|---|
| FP Indutivo | Acionado se FP ficar abaixo do valor programado por mais de 10s. Faixa: 0,80–0,99 ou OFF. Padrão: 0,85 |
| FP Capacitivo | Acionado se FP capacitivo ficar abaixo do valor programado por mais de 10s. Faixa: 0,80–0,99 ou OFF. Padrão: 0,85 |
| Sobretensão | Percentual acima da tensão nominal. Faixa: 1–20% ou OFF. Padrão: OFF |
| Subtensão | Percentual abaixo da tensão nominal. Faixa: 1–30% ou OFF. Padrão: OFF |
| Sobrecorrente | Percentual dentro do valor do TC. Acionado após 15s. Faixa: 1–150% ou OFF. Padrão: OFF |
| Subcorrente | Percentual dentro do valor do TC. Acionado após 15s. Faixa: 1–20% ou OFF. Padrão: OFF |
| Harmônicos de Tensão | % em relação à fundamental. Faixa: 1–50% ou OFF. Padrão: OFF |
| Harmônicos de Corrente | % em relação à fundamental. Faixa: 1–50% ou OFF. Padrão: OFF |
| Excesso de Demanda Ativa | kW acima da demanda programada no intervalo de integração. Faixa: 0–9.999 kW ou OFF. Padrão: OFF |
Liberação de Programação
Pressione UP + ESC simultaneamente para liberar o painel. O display exibirá "Prog. Autorizada". Sem esta etapa, qualquer tentativa de alteração exibirá "Prog. Não Autor.".
Reset dos Acumuladores
Pressione UP + DOWN + ESC simultaneamente para zerar os acumuladores de consumo ativo/reativo e volumes das entradas de pulso. Será solicitada confirmação antes do apagamento.
Como Programar
Leitura de Harmônicos (DHT e DHC)
Selecione o menu DH Tensão ou DH Corrente e pressione ENTER. Use UP/DOWN para navegar entre as componentes. Todas as medidas são em %, calculadas em relação à amplitude da fundamental (100%).
