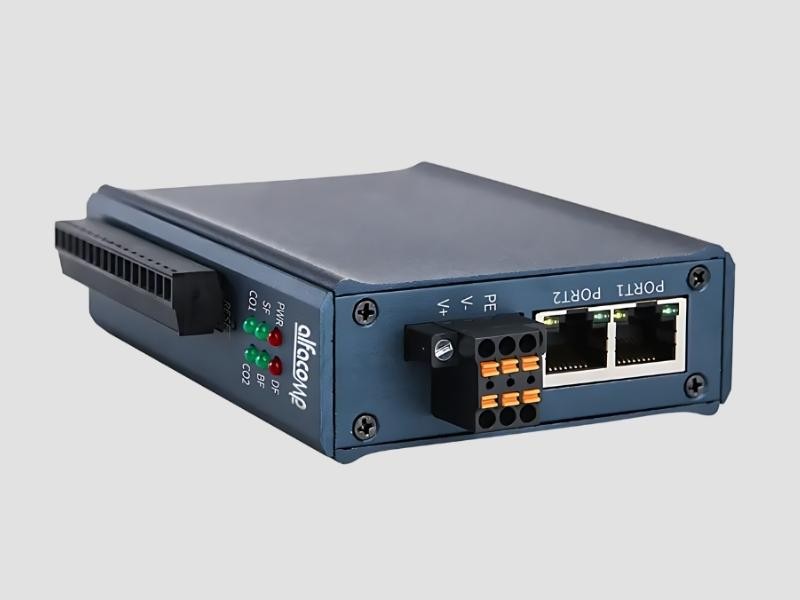

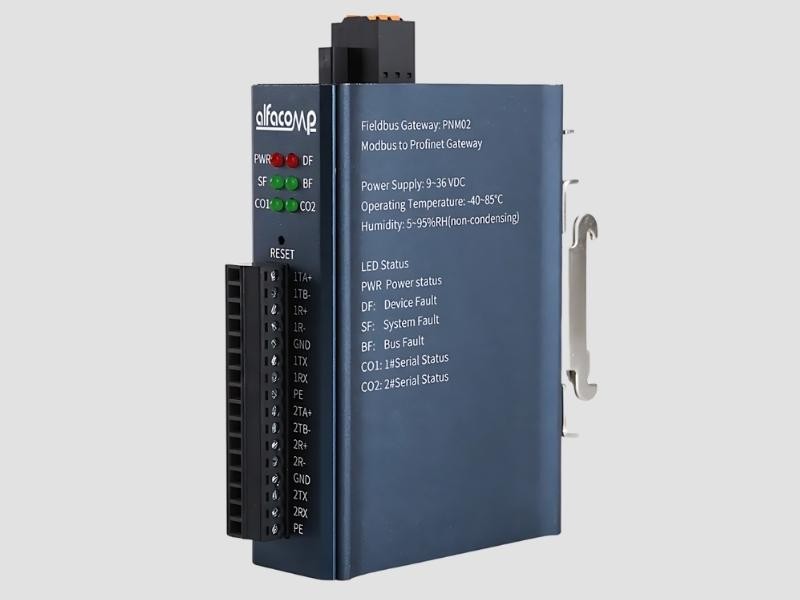

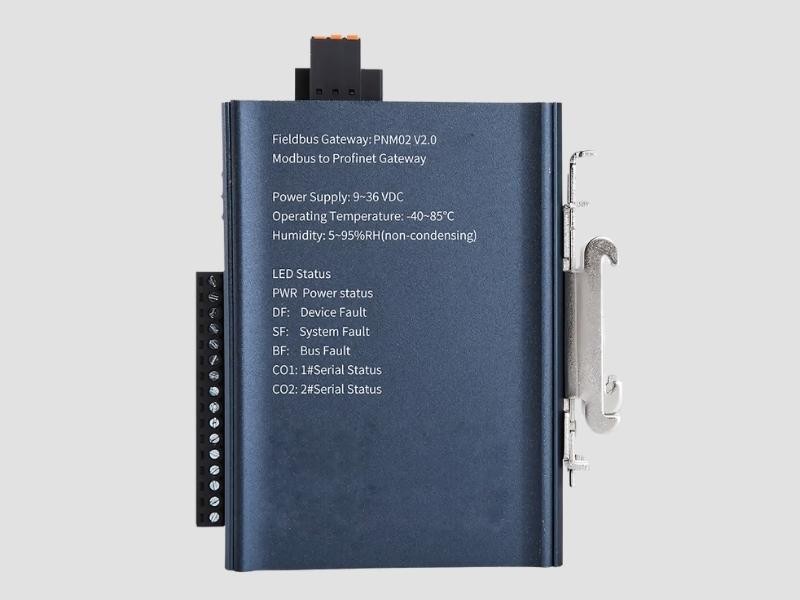

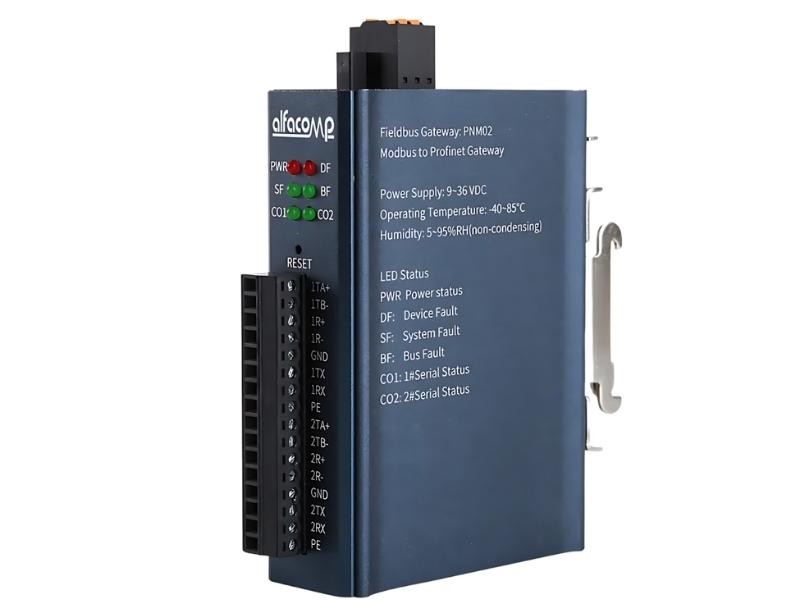

Conversor de Protocolo MODBUS para PROFINET – ALFA-PNM02

Qualquer dispositivo com interface RS485/RS232/RS422 compatível com Modbus-RTU/ASCII ou protocolo não padrão pode usar esse produto para realizar a interconexão com o barramento industrial ProfiNet.

Descrição

O gateway ALFA-PNM02 V2.0/V2.1 é um conversor de protocolo Modbus-RTU/ASCII para ProfiNet.

Qualquer dispositivo com interface RS485/RS232/RS422 compatível com Modbus-RTU/ASCII ou protocolo não padrão pode usar esse produto para realizar a interconexão com o barramento industrial ProfiNet.

Como, por exemplo: PLC, DCS, E/S remota, VFD, scanner, dispositivo de proteção de partida do motor, aparelhos elétricos inteligentes de alta e baixa tensão, dispositivo de medição de eletricidade, equipamentos e instrumentos inteligentes de medição de campo, etc.

Característica do produto:

Modbus (master/slave, RTU/ASCII) para ProfiNET, porta serial de 2 portas (RS485/RS232/RS422), suporta 50 slots, 200 comandos no portal TIA (por software configurado), suporta MAX 60 escravos.

• Suporta conversão de protocolo entre Modbus e PROFINET
• Suporta 2* RS485/RS232 ou 1*RS422
• Suporta Modbus mestre ou escravo e suporta RTU ou ASCII
• Suporta temperatura de trabalho de -40〜85°C
• Suporta área de dados: 2 gateways Modbus-RTU/ASCII seriais para PROFIBUS com entrada máxima de 1440 bytes e saída máxima de 1440 bytes
• Suporte a reset de uma tecla
• ALFA-PNM02 V2.0 suporta o máximo de slots: 50
• ALFA-PNM02 V2.1 suporta 60 escravos (200 comandos de leitura e gravação)

Propriedades Mecânicas:

• Carcaça: Liga de alumínio
• Peso: 335g
• Dimensão: 27,5*110*80mm
• Temperatura de trabalho: -40〜85°C
• Temperatura de armazenamento: -55〜125°C
• Umidade relativa: 5 〜95% (sem condensação)
• Tensão de entrada: 19,2〜28,8 VCC
• Fiação: Terminal de parafuso do plugue de 3,81 mm
• Potência: Máx. 200mA@24V

Serial Modbus:

• Número da porta: 2
• Porta serial: RS485/422/232
• Fiação: Terminal de parafuso com plugue de 3,81 mm
• Proteção contra ESD: ±16KV
• Resistência do terminal Rs485: 120Ω externo
• Bits de dados: 7,8
• Bits de parada: 1,2
• Dígito de verificação: Nenhum, par, ímpar
• Taxa de transmissão: 2400〜115200bps
• Código de função: 01/02/03/04/05/06/15/16

Interface Ethernet:

• Protocolo: PROFINET
• ALFA-PNM02 V2.0 suporta Máximo de slots: 50
• ALFA-PNM02 V2.1 suporta 60 escravos (200 comandos de leitura e gravação)
• Número do terminal: 2 vias
• Velocidade: auto-adaptação de 10/100 Mbps, Auto-MDI/MDIX
• Conector: 8 pinos Rj45
• Proteção de isolamento: Isolamento eletromagnético

Principais parâmetros técnicos:

• Instalação: Trilho Din padrão de 35 mm
• Protocolo de suporte: Dispositivo de E/S PROFINET V2.3
• Área de dados PROFINET: Entrada máxima de 1440 bytes e saída máxima de 1440 bytes
• ALFA-PNM02 V2.0 suporta o máximo de slots: 50
• ALFA-PNM02 V2.1 suporta 60 escravos (200 comandos de leitura e gravação)
• Isolamento serial: Isolamento do acoplador óptico e isolamento de energia
• Número de série: Suporta 2*RS485/RS232 ou 1*RS422
• Resistência do terminal serial: precisa de resistência externa de 120Q
• Protocolo serial: Compatível com Modbus-RTU/ASCII mestre, Modbus-RTU/ASCII escravo
• Parâmetros seriais: Suporta taxa de transmissão de 1200~115200bps, suporta verificação de dígitos pares, ímpares e inexistentes
• Estações compatíveis com Modbus 62pcs
• Código de função compatível com Modbus 01/02/03/04/05/06/15/16
• Classe de IP: IP20

Certificado: EMC, CE

Download - Manual Conversor ALFA-PNM02
