Conversor de Protocolo MODBUS para PROFIBUS – ALFA-DPM01

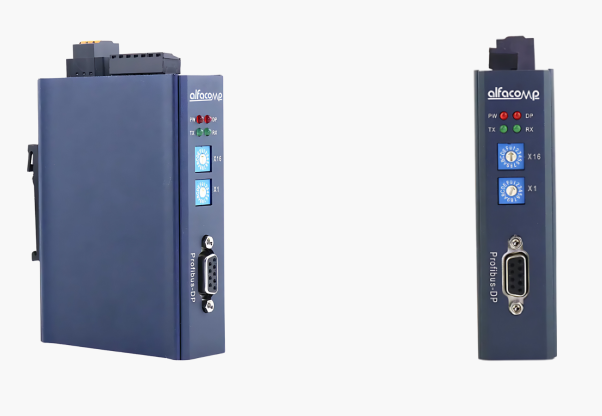

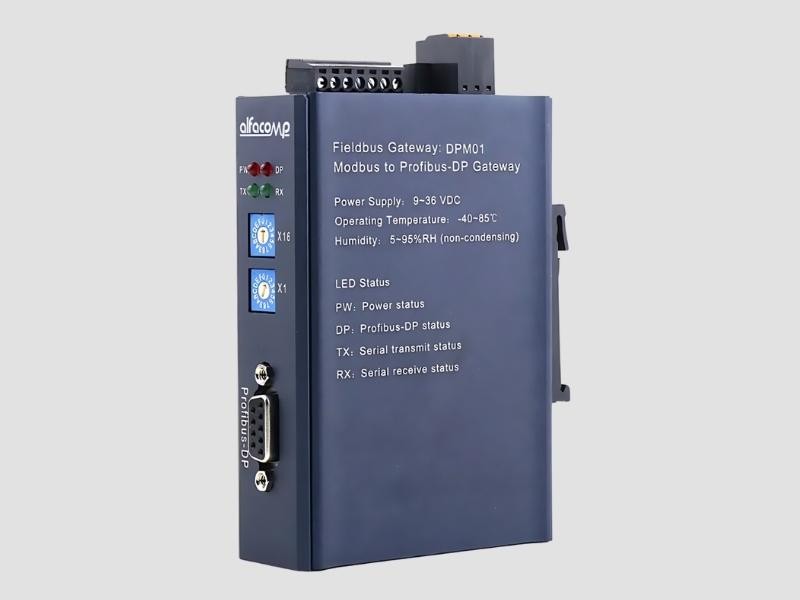

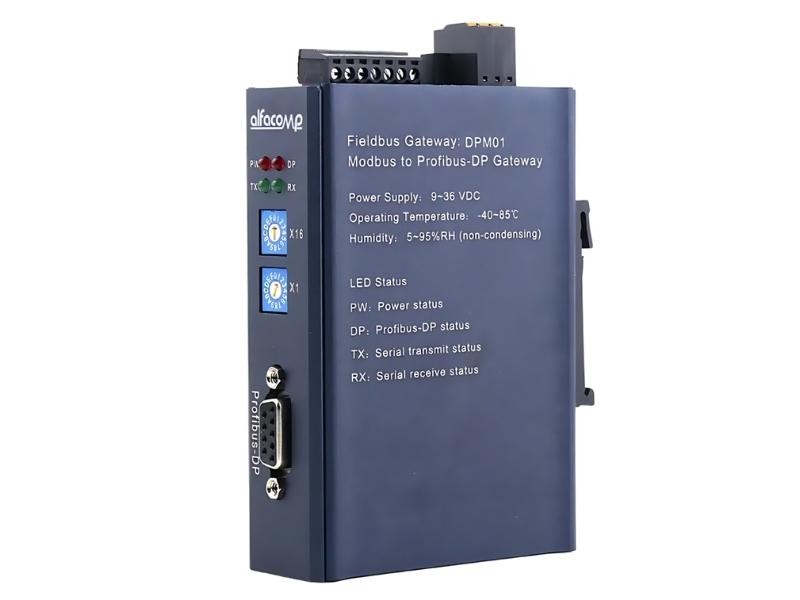

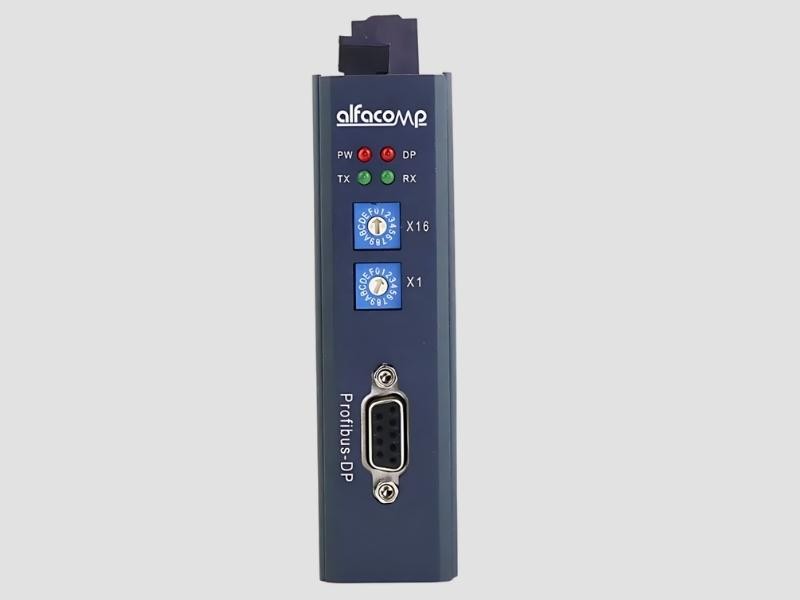

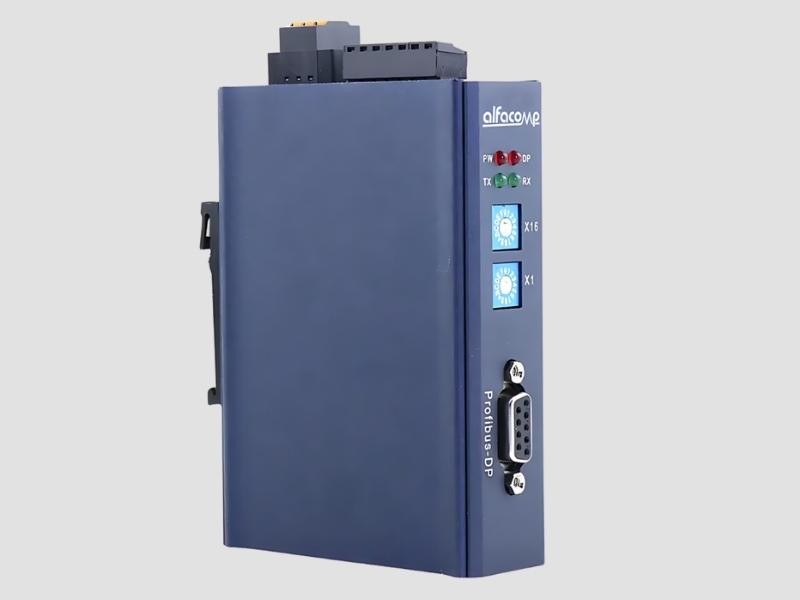

Descrição

O gateway ALFA-DPM01 é um conversor de protocolo Modbus-RTU/ASCII para PROFIBUS-DP.

Ele adota um invólucro de liga de alumínio com design firme e suporta a instalação em trilho DIN. Todos os sinais seriais oferecem isolamento fotoelétrico integrado.

Característica do produto:

• Suporta a conversão de protocolos entre Modbus e PROFIBUS
• Suporta RS485, RS422 e Rs232
• Suporta Modbus mestre e escravo, e suporta RTU ou ASCII
• Suporta ambiente de trabalho de -40 a 85°C
• PROFIBUS-DP: Máx. Entrada de 244 bytes, Máx. Saída 244 bytes
• DPM01: Modbus de 1 via para gateway escravo PROFIBUS, a soma da entrada e da saída é de 288 bytes.



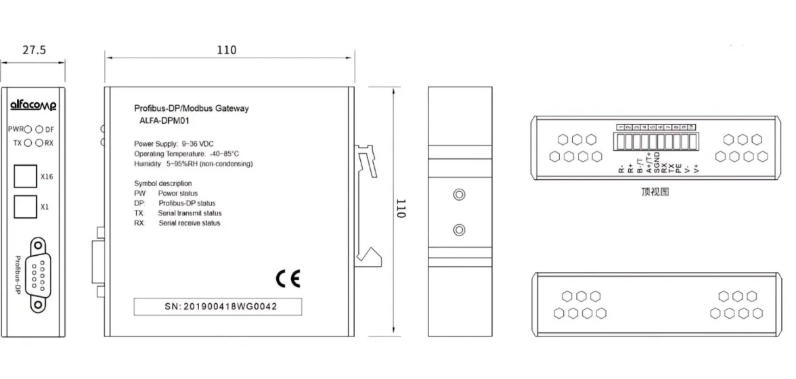

Propriedades Mecânicas:

• Carcaça: Liga de alumínio
• Peso: 162 g (ALFA-DPM01)
• Dimensão: 27,5*110*110mm
• Temperatura de trabalho: -40〜85℃
• Temperatura de armazenamento: -55〜125℃
• Umidade relativa: 5~95% (sem condensação)
• Tensão de entrada: 19,2 〜28,8VDC
• Fiação: Terminal de parafuso do plugue de 3,81 mm
• Potência: Máx. 100mA@24V

Serial Modbus:

• Número da porta: 1
• Porta serial: RS485/422/232, seleção de fiação rígida
• Fiação: Terminal de parafuso com plugue de 3,81 mm
• Proteção contra ESD: ±16KV
• Resistência do terminal Rs485: 120Ω embutido
• Bits de dados: 8
• Bits de parada: 1, 2
• Dígito de verificação: Nenhum, par, ímpar
• Taxa de transmissão: 1200~115200bps
• Código de função: 01/02/03/04/05/06/15/16

Interface PROFIBUS:

• Protocol: Profibus-DP/VO
• Module Slots: 42pcs
• Communication Rate: 9.6Kbps~ 12Mbps self-adaptive
• Connection Type: Db9 female connector
• Isolation Protection: Electromagnetic isolation
• Terminal Number: 1
• Rotary Switch: PROFIBUS address 1~255

Principais parâmetros técnicos:

• Suporte de código de função para Modbus: 01/02/03/04/05/06/15/16
• Protocolo suportado: PROFIBUS-DP/V0
• Taxa de comunicação DP: 9,6 Kbps ~ 12 Mbps autoadaptativo
• Zona de dados DP: Máx. Entrada de 244 bytes, saída máxima de 244 bytes, a soma total de entrada e saída é de 288 bytes
• Máximo de escravos DP: 42pcs
• Modo de estação escrava Modbus: Suporta
• Mestre Modbus: Suporta
• Número da estação Modbus: Max.31pcs
• Taxa de transmissão Modbus: 1200~115200bps opcional
• Instalação: Trilho Din padrão de 35 mm
• Grau IP: IP20

Outros:

Certificados: EMC, CE

Download - Manual Conversor ALFA-DPM01
