Kit para insensibilizador de suínos

Baixe o documento da WSPA sobre abate humanitário de suínos

Baixe o documento Normas Técnicas para Frigoríficos de Suíno

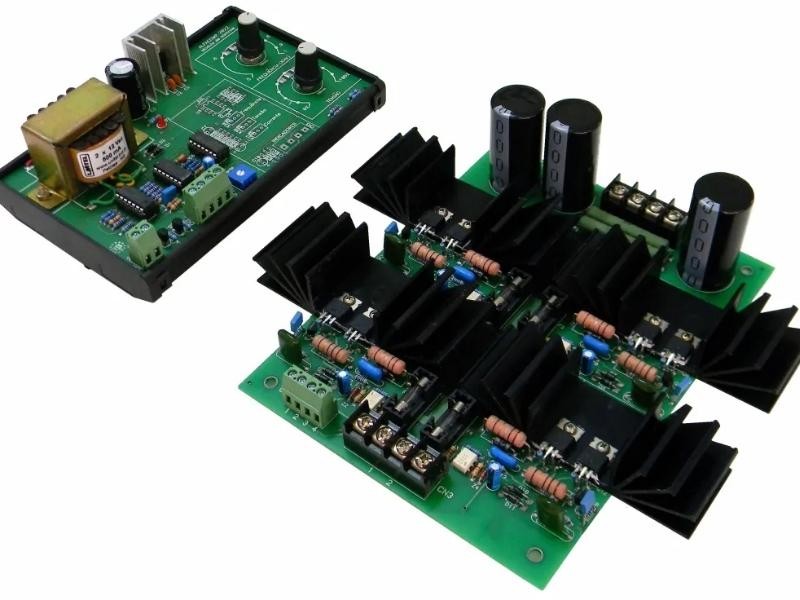

Conheça a eletrônica para a insensibilização eletrônica de suínos mais utilizada pelo mercado da carne desde 1998.

Tensão ajustável
Frequência ajustável
Limite de corrente ajustável
Padrão de mercado

Consequências da insensibilização de má qualidade que são evitadas pelo uso do insensibilizador eletrônico:
Animal agitado, sem perda de movimentos
Morte do animal
Hematomas e derrames
Quebra de ossos
Salpicamento de sangue
Baixo índice de remoção de sangue

Funcionamento do kit para insensibilizador

O Insensibilizador de suínos é um equipamento eletrônico que gera tensões e correntes em alta frequência e onda quadrada, utilizado para efetuar a insensibilização de suínos no momento do abate.

A utilização da alta frequência com controle da potência aplicada, em lugar de utilizar tensão senoidal a 60 Hz, demonstrou diminuição das ocorrências de hematomas, salpicamentos e quebras de ossos, levando a uma melhora na qualidade da carne.

O Insensibilizador retifica a tensão de alimentação (220 VCA) gerando uma tensão DC de 311 volts. Esta tensão é utilizada por um circuito de chaveamento em ponte que alimenta um transformador isolador com uma onda quadrada de 311 volts pico a pico e com frequência e largura de pulsos ajustáveis. A saída do transformador constitui a tensão de insensibilização.

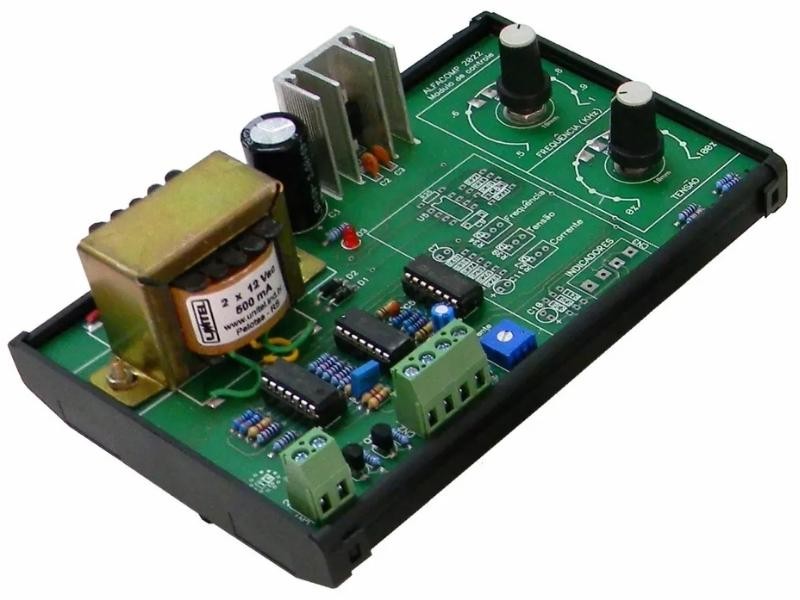

Módulo de controle 2022 para insensibilizador eletrônico

Este módulo gera os sinais de chaveamento para o módulo de potência. Além disso, monitora a corrente fornecida pelo módulo de potência, diminuindo a largura dos pulsos de chaveamento, de maneira a limitar a energia fornecida.

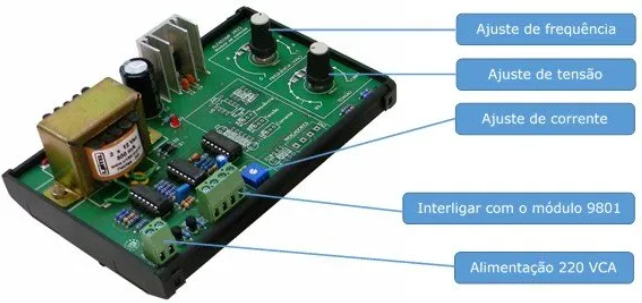

Ajustes do Módulo 2022

Ajuste	Descrição
Ajuste de Frequência	Permite ajustar a frequência do sinal de saída dentro da faixa de 500 a 1000 Hz.
Ajuste de Tensão	Permite ajustar a largura dos pulsos da onda quadrada de 0 a 100% de largura. 0% corresponde a uma tensão RMS igual a zero e 100% corresponde a uma tensão RMS de aproximadamente 280 V na saída do módulo de potência.
Ajuste de Corrente	Permite ajustar entre 0,5 A e 6 A corrente de saída do módulo de potência, na qual começa a ser limitada a largura dos pulsos da onda quadrada entregue pelo módulo. Ex.: Digamos que o trimpot de ajuste de corrente esteja no meio. Isto corresponde a aproximadamente 3 A. Para cargas até 3 A, a largura dos pulsos da onda quadrada que sai do módulo de potência será aquela ajustada pelo potenciômetro de ajuste de tensão. Para cargas acima de 3 A, a largura do pulso é diminuída bastante, ocasionando a proteção por limitação de potência entregue. Ou seja, a amplitude da onda continua sendo de 311 Vpp, mas a largura cai, diminuindo a tensão RMS e consequentemente a potência entregue.

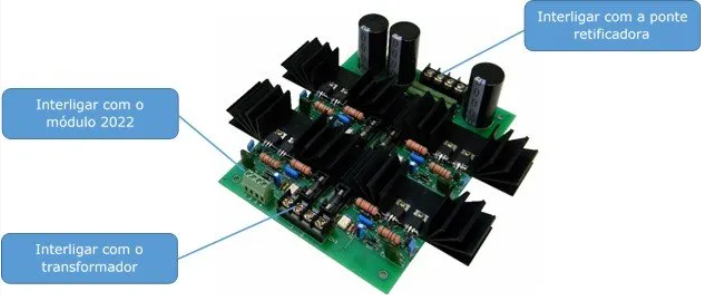

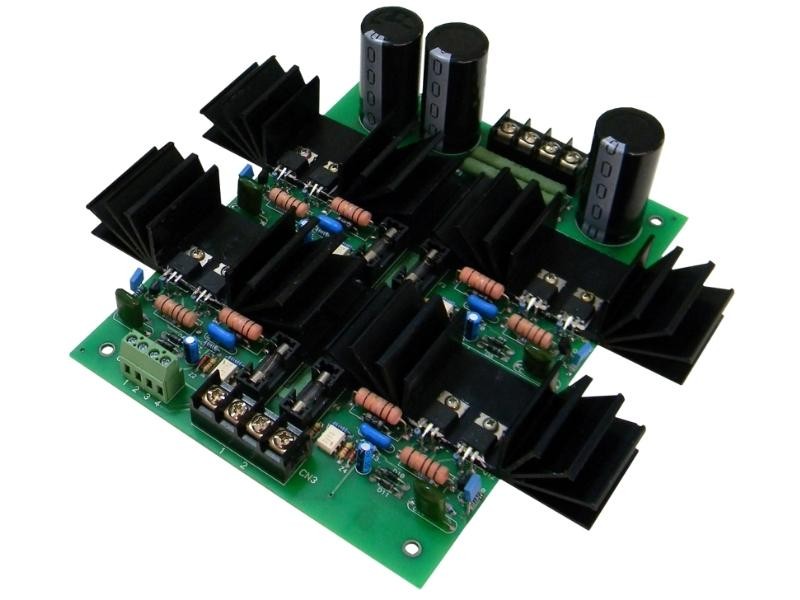

Módulo de potência 9801 para insensibilizador eletrônico

Este módulo consiste em um inversor em ponte utilizando transistores FET. O módulo incorpora ainda os capacitores de filtragem da tensão retificada pela ponte retificadora SKB25/4. Este módulo transforma a tensão DC de 331 V em uma tensão alternada de formato quadrado e frequência e largura de pulsos comandados pelo módulo 2022.

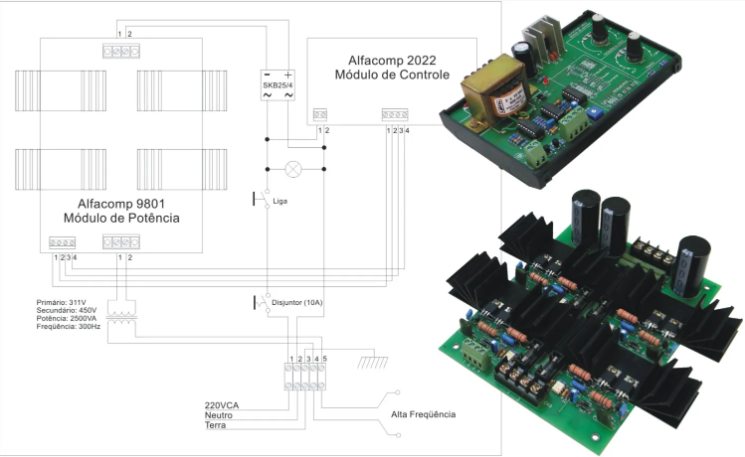

Esquemático simplificado do insensibilizador

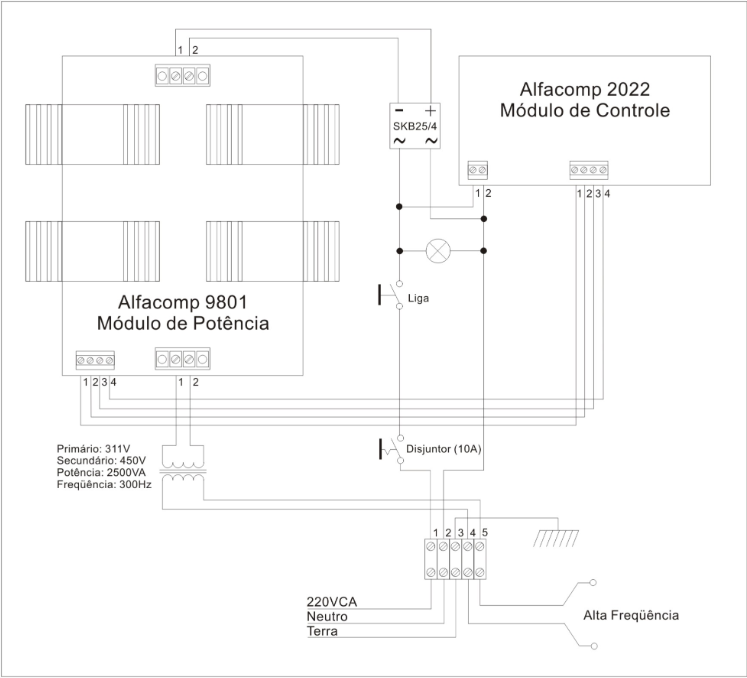

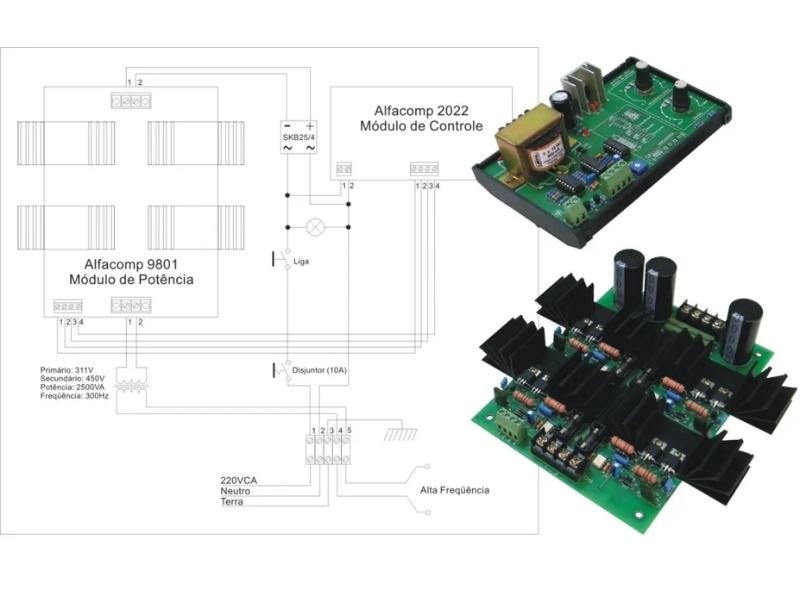

A figura a seguir apresenta a um esquemático básico para a montagem de um insensibilizador de suínos utilizando os módulos 2022 e 9801.

Especificação do transformador recomendado para o kit para insensibilizador

Potência: 2500 VA
Primário: 311 VCA
Secundário: 450 VCA
Frequência: 300 HZ

Cuidados na montagem do Kit para insensibilizador

Ligações elétricas

Na montagem ou substituição de módulos, observar rigorosamente as orientações do esquemático. Qualquer ligação errada pode levar a destruição dos módulos.

Ventilação

O módulo de potência precisa operar sob ventilação forçada. Se for observado que o ventilador não está funcionando, este deve ser reparado.

Manuseio

O equipamento opera com tensões letais. O manuseio dos módulos somente pode ser feito por pessoal treinado. O módulo de potência pode conter tensão de até 311 V armazenada nos capacitores da placa.

Instalação e operação do kit para insensibilizador

Ligações elétricas

O quadro do Insensibilizador deve ser ligado conforme o esquema, com alimentação de 220VCA, NEUTRO e TERRA.

Ajustes iniciais

Inicialmente, devem ser adotados os seguintes ajustes:

Tensão: 50 %
Frequência: 0,7 kHz
Corrente: trimpot ajustado na posição central

Após a operação inicial, podem-se ajustar estes parâmetros para obter melhoras na insensibilização e na qualidade da carne.

Resistência a curto circuito na forquilha

O equipamento foi projetado para resistir a curto circuito momentâneo. Curto circuito de muitos segundos ou repetitivos podem levar a queima dos módulos.

Versões montadas de insensibilizador

A Alfacomp fornece o insensibilizador montado em painel elétrico pronto para a instalação. Consulte nosso comercial sobre as versões disponíveis.
