Remota de telemetria - RT308

Remota de telemetria - RT308

Remota de telemetria - RT308

Baixe a folha de dados do produto

Também chamadas de RTU (Remote Telemetry Unit), URT (Unidade Remota de Telemetria), UTR (Unidade de Telemetria Remota), as Remotas de Telemetria são módulos eletrônicos dotados de microcontrolador, entradas e saídas analógicas e digitais, portas de comunicação, display e relógio de tempo real, que tem a capacidade de ler sensores e acionar atuadores de campo para executar as funções de supervisão, controle e aquisição de dados de campo.

Tipos de sensores que a remota de telemetria pode ler

Nível, Pressão, Vazão, Temperatura, Tensão, Corrente, Potência, Fator de potência, PH, Oxigênio dissolvido, Turbidez, Pressostatos, Sensores de presença e invasão, etc.

Tipos de atuadores que a remota de telemetria pode controlar

Inversores, Soft-starters, Chaves de partida, Disjuntor motor, Válvulas proporcionais, Chaves rearmadoras elétricas, Comportas, Válvulas solenoide, Unidades de refrigeração e aquecimento, Sistemas dosadores, etc.

Características básicas do RT308

• Alimentação: 12 a 24VCC;

• 7 entradas analógicas de 4 a 20 mA;

• 8 entradas digitais;

• 8 saídas digitais;

• 2 canais RS485 MODBUS RTU;

• Display LCD de 4 linhas e 20 colunas;

• Botão encoder para ajuste de parâmetros e scroll da tela.

• Diversos modos de funcionamento selecionáveis.

Aplicações da Remota de Telemetria RT308

Entre as aplicações mais comuns, podemos citar:

1. Saneamento:

• Monitoração e controle dos reservatórios e estações elevatórias de água e esgoto, ETAs (Estações de Tratamento de Água), ETEs (Estações de Tratamento de Esgoto) e demais pontos de interesse como Boosters (Estações de Pressurização), VRPs (Válvulas Reguladoras de Pressão) e pontos de medição de pressão e vazão da rede de distribuição de água tratada. Todo o controle se dá no CCO (Centro de Controle e Operação).

2.Energia elétrica

• Subestações;

• Pequenas centrais hidroelétricas (PCHs);

• Rearmadores;

• Parques eólicos;

• Fazendas solares.

3. Óleo e gás

• Unidade de bombeamento de óleo;

• Pontos booster em tubulações de óleo e gás;

• Pontos de monitoração de pressão.

4. Ambiental

• Estações meteorológicas;

• Estações de monitoração e alarme de inundação;

• Estações de monitoração de qualidade da água em pontos de captação.

Interligações

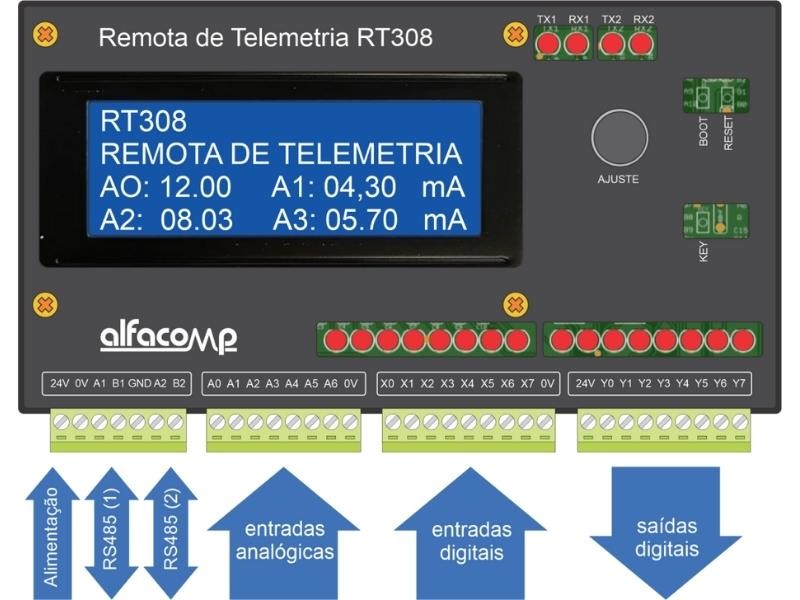

O diagrama a seguir apresenta as interligações básicas do módulo RT308 com os dispositivos periféricos.

Alimentação: O diagrama apresenta o módulo RT308 alimentado por uma fonte de 12V. O consumo típico do módulo é de 160 mA em 12V e 80 mA em 24V. Para dimensionar a fonte, leve em consideração os demais dispositivos periféricos.

Entradas analógicas: O diagrama mostra um transmissor analógico conectado entre o positivo da fonte e o borne da entrada analógica A0.

Entradas digitais: As entradas digitais são isoladas por opto acopladores. É necessário ligar o borne 0V ao negativo da fonte. O exemplo mostra um contato seco conectado entre o positivo da fonte e o borne X0.

Saídas digitais: As saídas digitais são isoladas por opto acopladores. É necessário ligar o borne 24V ao positivo da fonte. O exemplo mostra um relé de bobina 12V ligado entre o negativo da fonte e o borne Y0.

Porta serial escrava RS485: Esta porta permite a comunicação em MODBUS RTU em 9600 bps 8 bits de dados e sem paridade. O exemplo mostra o módulo RT308 ligado a um rádio modem.

Especificações Técnicas

Especificações Técnicas

EspecificaçãoDetalhe
Alimentação12 a 24 VCA
Entradas analógicas7 entradas em 4 a 20 mA protegidas contra surtos por termistor
Entradas digitais8 entradas digitais isoladas por opto acopladores
Saídas digitais8 saídas digitais isoladas por opto acopladores
Consumo80 mA em 24V e 160 mA em 12V
LED indicadores8 LEDs indicadores das entradas digitais, 8 LEDs indicadores das saídas digitais, LEDs TX1, RX1, TX2, RX2 indicadores de comunicação nas portas RS485
ComunicaçãoDuas portas RS485 MODBUS RTU 9600 bps, 8 bits de dados sem paridade
DisplayDisplay LCD com iluminação, 4 linhas e 20 colunas
RTCRelógio de tempo real sustentado por bateria CR2032
Memória FlashMemória retentiva para armazenamento de parâmetros de operação
Operação do botão de ajuste
O botão de ajuste é um encoder rotativo que possibilita o incremento ou decremento de variáveis, além de permitir a rolagem das linhas do display. Além disso, o botão de ajuste funciona como uma chave de pressão (push button), permitindo alternar entre os modos de funcionamento do display, confirmar os valores ajustados e avançar para o próximo campo a ser modificado.

Modos de funcionamento do display
O display funciona em dois modos:
• Modo operação: Mostra valores das variáveis digitais, analógicas, relógio e demais variáveis de interesse.
• Modo ajuste: Permite ajustar o endereço de comunicação, relógio, setpoints etc.
Para alternar entre os dois modos de operação, mantenha pressionado o botão de ajuste por 3 segundos.

Modos de funcionamento do display
O display funciona em dois modos:
• Modo operação: Mostra valores das variáveis digitais, analógicas, relógio e demais variáveis de interesse.
• Modo ajuste: Permite ajustar o endereço de comunicação, relógio, setpoints etc.
Para alternar entre os dois modos de operação, mantenha pressionado o botão de ajuste por 3 segundos.

Display – Modo operação
Quando a remota RT308 é energizada, inicia o funcionamento no Modo Operação. Neste modo de funcionamento, o display permite visualizar os parâmetros de operação em 40 linhas de conteúdo.

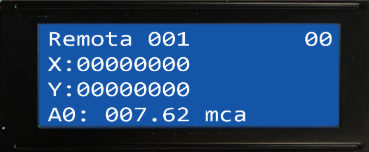

A figura a seguir mostra um exemplo de como o display se apresenta quando o módulo é energizado.


O par de zeros, a direita em cima, indica que a linha superior “Remota 001 00” é a linha zero da lista de linhas.
X:00000000 indica que as 8 entradas digitais estão no desligadas (estado binário “0”).
Y:00000000 indica que as 8 saídas digitais estão desligadas.
A0: 007.62 mca indica que a entrada analógica A0 lê 7,62 metros de coluna d’água.
Ao girar o botão de ajuste no sentido horário o display rola para a próxima linha, como mostrado seguir.

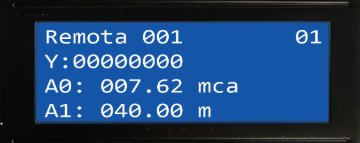

O indicador de linha agora mostra 01, e podemos visualizar o valor da entrada analógica A1, e assim por diante.
A tabela a seguir mostra o número da linha, o conteúdo e o seu significado.
Linhas do Display no Modo Operação

Linhas do Display no Modo Operação

Linha Conteúdo Descrição
0Remota 001Indica o endereço MODBUS da remota
1X:00000000Indica o estado das entradas digitais
2Y:00000000Indica o estado das saídas digitais
3A0: 000.00 gggMostra a leitura das 7 entradas analógicas na grandeza física selecionada. No espaço representado por “ggg” podemos ter as seguintes grandezas físicas: m, mca, l/s, m3/h, oC, kg, V, A
4A1: 000.00 gggGrandeza física lida na entrada analógica A1
5A2: 000.00 gggGrandeza física lida na entrada analógica A2
6A3: 000.00 gggGrandeza física lida na entrada analógica A3
7A4: 000.00 gggGrandeza física lida na entrada analógica A4
8A5: 000.00 gggGrandeza física lida na entrada analógica A5
9A6: 000.00 gggGrandeza física lida na entrada analógica A6
10——————–Linha separadora
11A0:xx.xx A1:xx.xx mAMostra a leitura das entradas analógicas A0 até A5 em mA
12A2:xx.xx A3xx.xx mALeitura das entradas A2 até A3 em mA
13A4:xx.xx A5:xx.xx mALeitura das entradas A4 até A5 em mA
14A6:xx.xx Vbat:2.976VLeitura da entrada A6 e a tensão da bateria CR2032
15Tmp:30.6 Vsup:3.301VTemperatura e a tensão de alimentação do microcontrolador
16Hora: 08:35:27Hora do RTC (relógio de tempo real)
17Data: 27/03/29Data do relógio de tempo real
18001 003 000 025 000Buffer de comunicação MODBUS
19040 148 194Buffer de comunicação MODBUS
20FlashID=15679510Identificador de fábrica do modelo da Flash memory instalada no módulo Black Pill
21Volume 0= 00000Volume acumulado no registro da entrada digital 0
22Volume 1= 00000Volume acumulado no registro da entrada digital 1
23Volume 2= 00000Volume acumulado no registro da entrada digital 2
24Volume 3= 00000Volume acumulado no registro da entrada digital 3
25Volume 4= 00000Volume acumulado no registro da entrada digital 4
26Volume 5= 00000Volume acumulado no registro da entrada digital 5
27Volume 6= 00000Volume acumulado no registro da entrada digital 6
28Volume 7= 00000Volume acumulado no registro da entrada digital 7
29N desl x100: 350Nível de desligamento (3,50 metros)
30N liga x100: 200Nível de ligamento (2,00 metros)
31PS min x100: 500Pressão de sucção mínima (5 mca)
32Grupo selec: 1Grupo selecionado (1)
33OFF_timeout: 004Tempo em minutos para desligamento por falta de comunicação (zera as saídas digitais)
34OFF_timer: 000Tempo transcorrido desde a falta de comunicação

Display – Modo ajuste
Pressionando o botão por 3 segundos faz mudar o display para o Modo Ajuste. Neste modo podemos alterar os parâmetros de operação da remota.

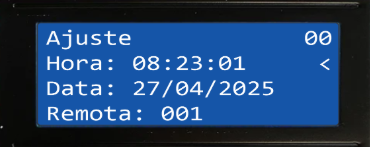

Ao entrar no modo ajuste, o display tem a aparência da figura abaixo.

O par de zeros, a direita em cima, indica que a linha superior “Ajuste 00” é a linha zero da lista de linhas.
Hora: 08:23:01 < mostra a hora e do RTC e a seta no fim da linha indica que esta linha pode ser editada.
• Pressionando o botão de ajuste faz pulsar o campo a ser editado (hora). Girando o botão faz incrementar ou decrementar o valor.
• Pressionando o botão novamente, faz pular para o próximo campo (minuto). Girando o botão faz incrementar ou decrementar o valor.
• Pressionando o botão novamente, faz pular para o próximo campo (segundo). Girando o botão faz incrementar ou decrementar o valor.
• Pressionando o botão novamente, encerra a edição da hora do RTC.

Data: 27/04/2025 mostra a data do RTC.
Remota: 0001 indica que o endereço MODBUS da remota é 1.
Ao girar o botão de ajuste no sentido horário o display rola para a próxima linha, como mostrado seguir.

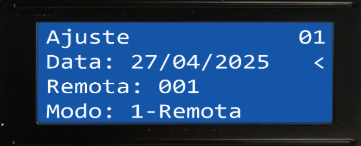

O indicador de linha agora mostra 01, e podemos visualizar também o modo de funcionamento: 1-Remota.
Data: 27/04/2025 mostra a data do RTC.
O modo de ajuste da data segue a mesma descrição dada para o ajusta da hora
Remota: 001 indica que o endereço MODBUS da remota é 1.
Modo: 1-Remota indica que o módulo está funcionando como uma remota de telemetria para utilização no saneamento. Outros modos de funcionamento serão adicionados conforme novas aplicações forem desenvolvidas.
A tabela a seguir mostra o número da linha, o conteúdo e o seu significado.
Linhas do Display no Modo Ajuste

Linhas do Display no Modo Ajuste

Linha Conteúdo Descrição
0Ajuste 00Linha inicial
1Hora: 10:30:11Hora do RTC (relógio de tempo real)
2Data: 01/04/2025Data do RTC
3Remota: 001Endereço MODBUS da remota
4Modo: 1-RemotaModo de funcionamento da remota
5A0_Grnd: mca 005.68Grandeza física lida na entrada analógica A0 e valor lido (5,68 mca no exemplo)
6A0_Min x10: 0000Valor corresponde à 4 mA na entra analógica A0
7A0_Max x10: 1000Valor corresponde à 20 mA na entrada analógica A0
8A0_Span: 2240Ajuste de span da entrada analógica A0
9A0_Zero: 0020Ajuste de zero da entrada analógica A0
10A0: 04.91 mALeitura da analógica A0 em mA
11A1_Grnd: m 039.56Grandeza física lida na entrada analógica A1 e valor lido (39,56 m no exemplo)
12A1_Min x10: 0000Valor corresponde à 4 mA na entra analógica A1
13A1_Max x10: 1000Valor corresponde à 20 mA na entrada analógica A1
14A1_Span: 2240Ajuste de span da entrada analógica A1
15A1_Zero: 0020Ajuste de zero da entrada analógica A1
16A1: 10.31 mALeitura da analógica A1 em mA
17A2_Grnd: m 039.56Grandeza física lida na entrada analógica A2 e valor lido (39,56 m no exemplo)
18A2_Min x10: 0000Valor corresponde à 4 mA na entra analógica A2
19A2_Max x10: 1000Valor corresponde à 20 mA na entrada analógica A2
20A2_Span: 2240Ajuste de span da entrada analógica A2
21A2_Zero: 0020Ajuste de zero da entrada analógica A2
22A2: 10.31 mALeitura da analógica A2 em mA
23A3_Grnd: m 039.56Grandeza física lida na entrada analógica A3 e valor lido (39,56 m no exemplo)
24A3_Min x10: 0000Valor corresponde à 4 mA na entra analógica A3
25A3_Max x10: 1000Valor corresponde à 20 mA na entrada analógica A3
26A3_Span: 2240Ajuste de span da entrada analógica A3
27A3_Zero: 0020Ajuste de zero da entrada analógica A3
28A3: 10.31 mALeitura da analógica A3 em mA
29A4_Grnd: m 039.56Grandeza física lida na entrada analógica A4 e valor lido (39,56 m no exemplo)
30A4_Min x10: 0000Valor corresponde à 4 mA na entra analógica A4
31A4_Max x10: 1000Valor corresponde à 20 mA na entrada analógica A4
32A4_Span: 2240Ajuste de span da entrada analógica A4
33A4_Zero: 0020Ajuste de zero da entrada analógica A4
34A4: 10.31 mALeitura da analógica A4 em mA
35A5_Grnd: m 039.56Grandeza física lida na entrada analógica A5 e valor lido (39,56 m no exemplo)
36A5_Min x10: 0000Valor corresponde à 4 mA na entra analógica A5
37A5_Max x10: 1000Valor corresponde à 20 mA na entrada analógica A5
38A5_Span: 2240Ajuste de span da entrada analógica A5
39A5_Zero: 0020Ajuste de zero da entrada analógica A5
40A5: 10.31 mALeitura da analógica A5 em mA
41A6_Grnd: m 039.56Grandeza física lida na entrada analógica A6 e valor lido (39,56 m no exemplo)
42A6_Min x10: 0000Valor corresponde à 4 mA na entra analógica A6
43A6_Max x10: 1000Valor corresponde à 20 mA na entrada analógica A6
44A6_Span: 2240Ajuste de span da entrada analógica A6
45A6_Zero: 0020Ajuste de zero da entrada analógica A6
46A6: 10.31 mALeitura da analógica A6 em mA
47Pulsos / m3: 020Número de pulsos do macro medidor de vazão para contabilizar 1 metro cúbico
48N desl x100: 350Nível de desligamento (3,50 no exemplo)
49N liga x100: 200Nível de ligamento (2,00 no exemplo)
50PS min x100: 500Pressão mínima na sucção (5,00 mca no exemplo)
51Grupo selec: 1Grupo de moto bomba selecionado na elevatória
52OFF_timeout: 004Tempo em minutos para desligamento das saídas digitais por falta de comunicação

Tabela de comunicação Modbus
A tabela a seguir apresenta os endereços e variáveis de comunicação da remota no protocolo Modbus.
