Kit para rádio enlace 2.4GHz

Baixe a folha de dados do produto

O KIT Rádio Enlace 2.4 GHz reúne os equipamento e materiais necessários para estabelecer a comunicação serial entre dois pontos em chão de fábrica. O padrão de comunicação pode ser em RS232 ou RS485. A velocidade serial admitida é de 1.200 a 115.200 bps. O alcance do enlace é de até 500 m se houver visada entre os dois pontos. Exemplo de aplicação: comunicação entre CLPs.

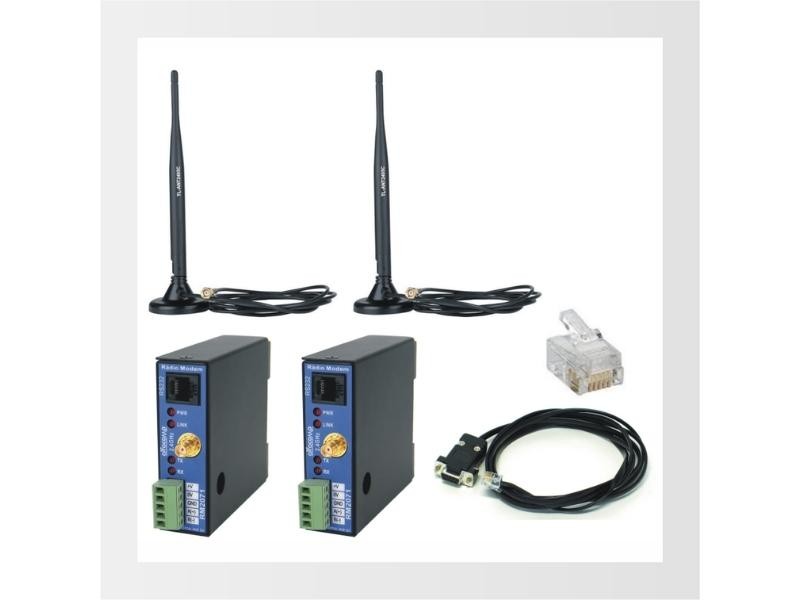

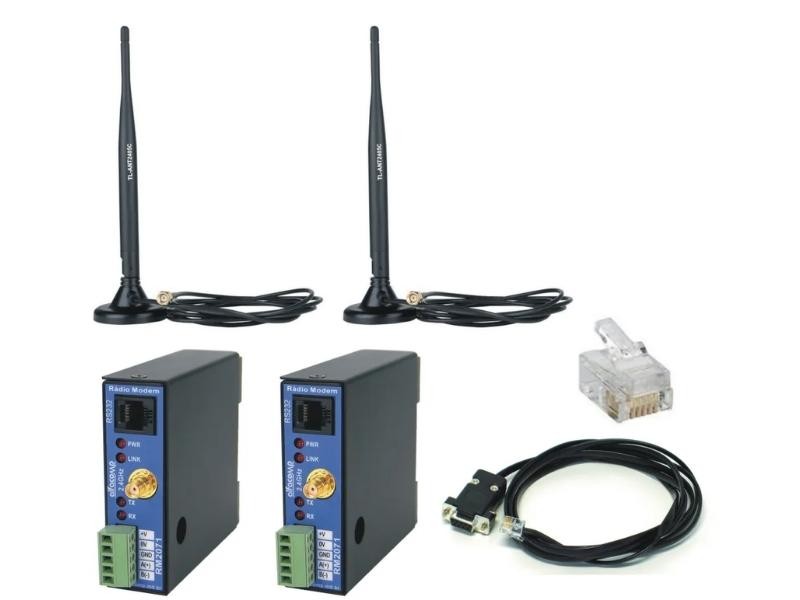

Composição do kit rádio enlace para chão de fábrica

• 2 RM2071 – Rádio modem SPREAD SPECTRUM 2.4 GHz – 60mW
• 2 Antena omni direcional TL-ANT2405C ( 5 dBi )
• 1 Cabo de programação do rádio modem

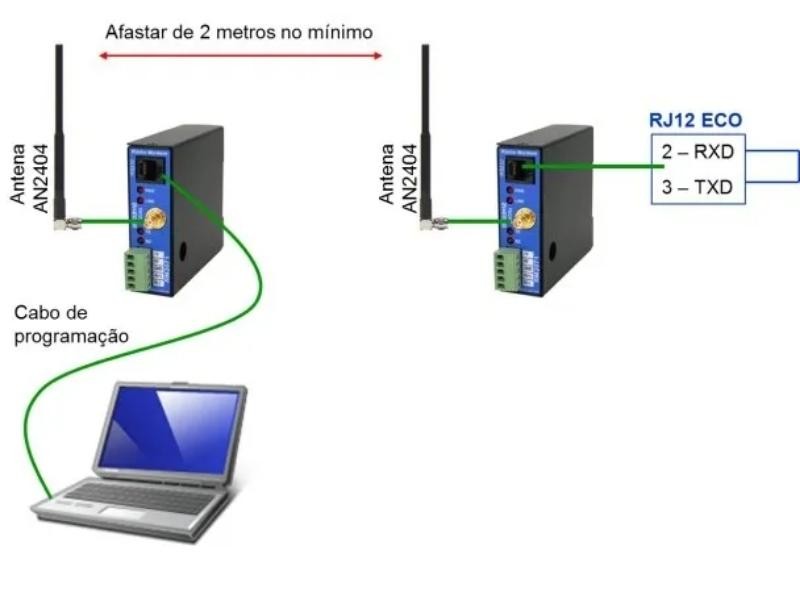

• 1 Conector para teste de loop back

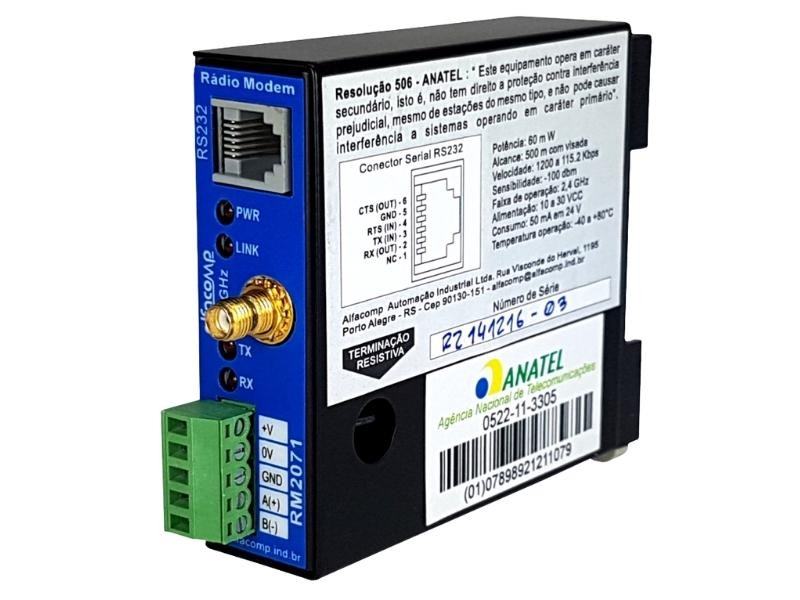

Descrição do rádio modem RM2071

O transceptor Alfacomp RM2071 atende a especificação IEEE 802.15.4 e opera na faixa ISM 2.4 GHz. O produto final é um rádio modem dotado de interfaces RS232 e RS485 simultâneas. A parametrização de fábrica permite utilização imediata, transmitido dados seriais entre dois ou mais dispositivos dotados de portas RS232 ou RS485. Uma ferramenta de programação de fácil utilização permite ajustar os transceptores para a composição de redes ponto multiponto e com parametrizações específicas.

O rádio modem Alfacomp RM2071 pode substituir milhares de metros de cabos de comunicação em ambientes industriais ruidosos. Utilizando a comprovada tecnologia DSSS (Direct Sequence Spread Spectrum), que dispensa licença de operação junto a Anatel, o transceptor RM2071 estabelece comunicação entre computadores, clps e instrumentos diversos que possuem porta serial em padrão RS232 e RS485 com taxas de 1200 a 115.200 bps.

As duas interfaces, RS232 e RS485 são interconectadas e funcionam paralelamente. O texto pode se referir às mesmas como porta serial ou portas seriais, pois estão conectadas ao mesmo canal serial.

Por operar na mesma faixa de freqüência utilizada pelas redes Ethernet Wi-Fi, existe um grande número de antenas no mercado que podem ser utilizadas com o RM2071.




Certificação

O rádio modem RM2071 possui certificação Anatel.

Especificações técnicas

• Potência de saída: 60 mW
• Alcance: 100 m em ambiente fechados e 1600 metros com antenas direcionais e visada
• Baud rate serial: 1200 a 115.2 kbps
• Baud rate de RF: 250 kbps
• Sensibilidade do receptor: -100 dBm
• Software de configuração: Baseado em Windows – fácil utilização
• Faixa de operação: ISM 2.4 GHz
• Tecnologia: IEEE 802.15.4 — DSSS (Direct Sequence Spread Spectrum)
• Topologia de rede: Ponto a ponto e ponto-multiponto
• Número de redes: 13

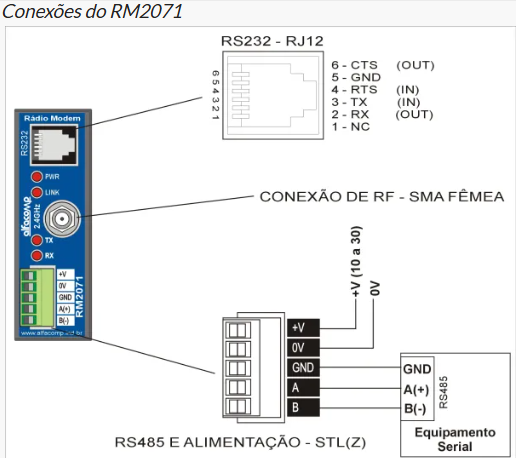

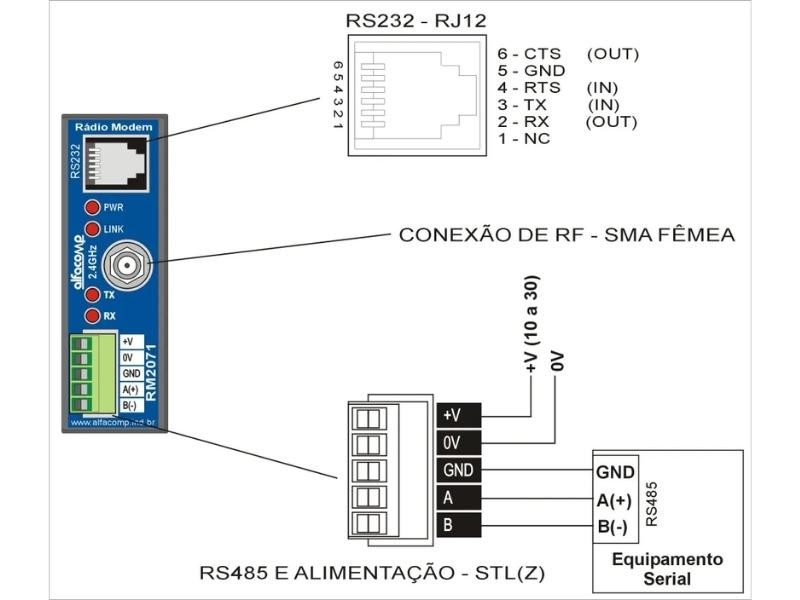

• Conexão RF: SMA fêmea
• Conexão serial RS232: RJ12
• Conexão serial RS485: Borne destacável modelo STL(Z) – Juntamente com a alimentação
• Tensão: 10 a 30 VCC
• Consumo de energia: 100 mA durante transmissão e 80 mA fora de transmissão (em 12 V), 50 mA durante transmissão e 40 mA fora de transmissão (em 24 V).
• Temperatura de operação: -40° a +80°C
• Umidade: 10% a 90% (não condensante)
• Dimensões: Altura 80 x Largura 25 x Profundidade 98 mm
• Peso: 220 g
• Forma: Gabinete em aço com fixação para trilho DIN
