KIT RPE – Rádio em ponto elevado

Baixe a folha de dados do produto

O KIT RPE foi concebido para permitir a instalação de um rádio modem próximo à antena. Com esta solução, as perdas no cabo de RF são minimizadas e podemos instalar o rádio afastado do CLP e interligado por cabo de rede CAT5. A alimentação do rádio e a comunicação em RS485 são transportadas pelo cabo em distâncias de até 200 metros. O gabinete utilizado tem IP67 e pode ficar ao tempo.

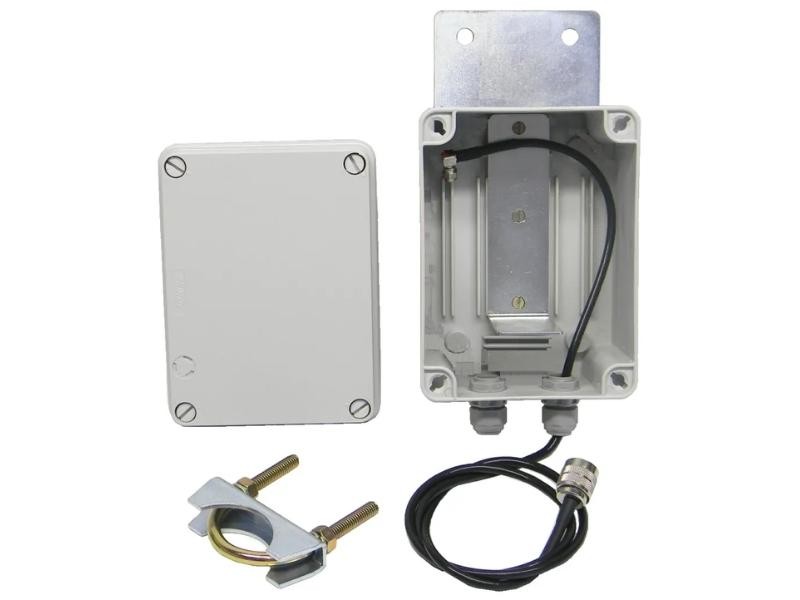

O KIT RPE é composto por:

• Gabinete CEMAR CBOX-OB ALT 150x110x70

• 2 prensa cabos de 9mm

• Placa suporte externa para abraçadeira

• Abraçadeira SUPRENS U-51

• Cabo Alfacomp CB3101 (1 metro) N para SMA

• Trilho de fixação para o rádio

Instruções de instalação do KIT RPE

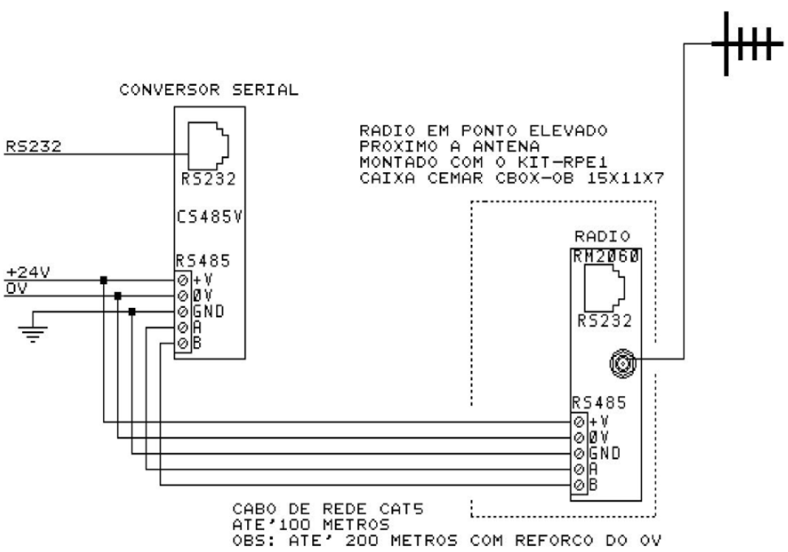

• Conecte o terminal +V do rádio ao par de fios que transporta a alimentação 24V.

• Conecte o terminal 0V do rádio ao par de fios que transporta o 0V.

• Utilize um par de fios para conectar o terminal GND do rádio ao terra do painel do CLP.

• Utilize o par restante para ligar os sinais A(+) e B(-) do barramento RS485.

• Conecte a ponta SMA do cabo de RF ao rádio.

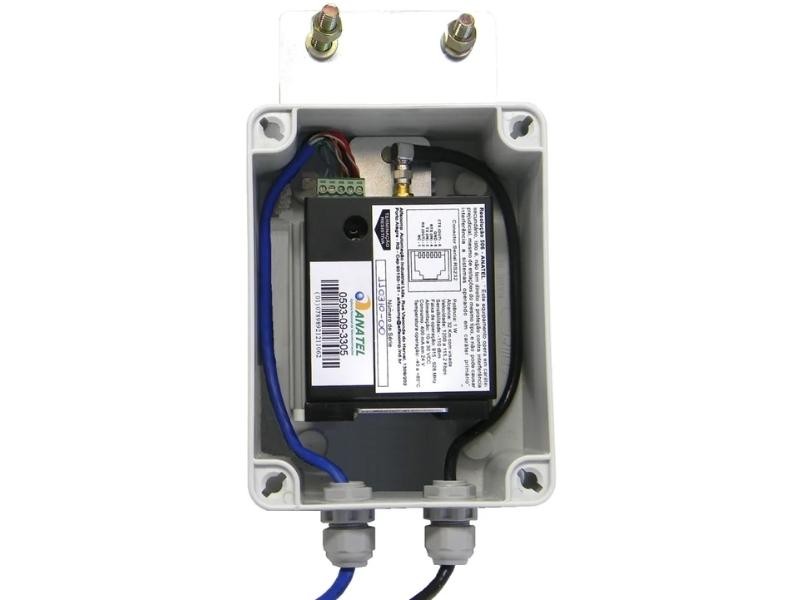

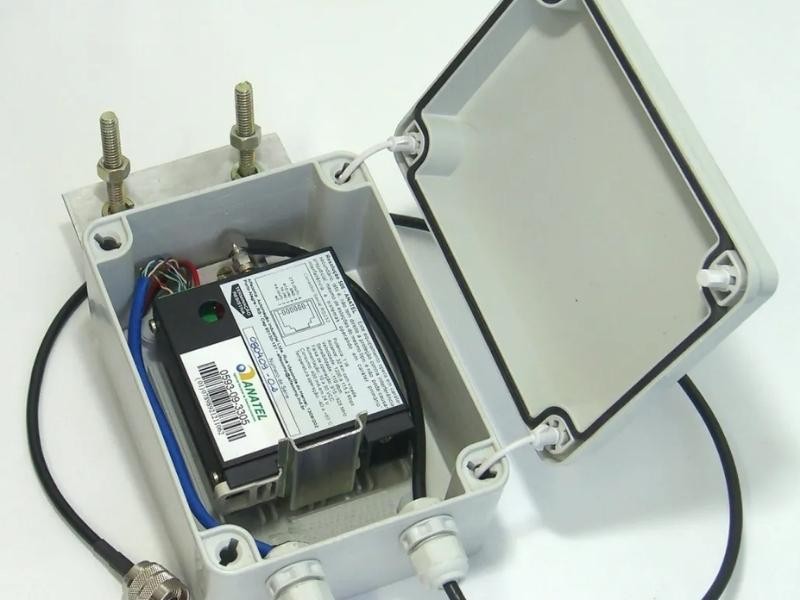

• Aloje o rádio dentro do gabinete.

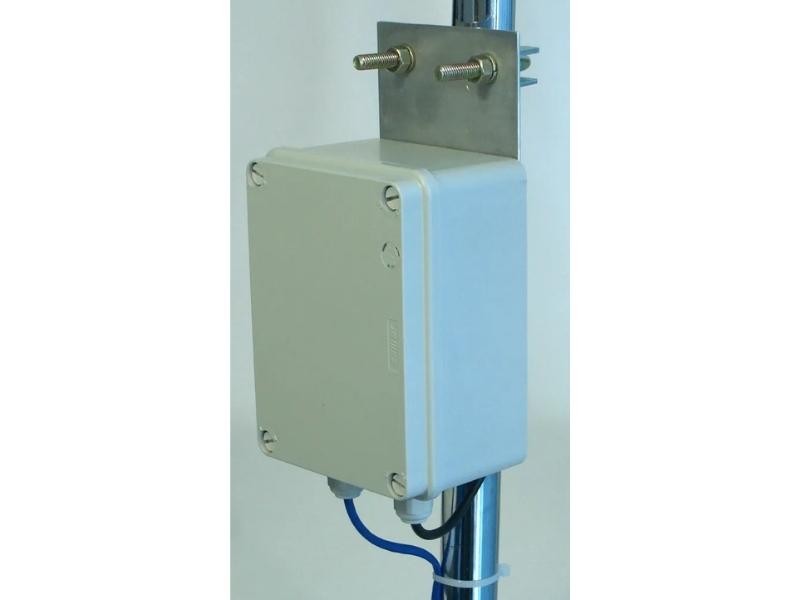

• Feche o gabinete com a tampa e instale o conjunto no mastro.

• Conecte a ponta N do cabo de RF à antena e proteja a conexão com fita auto fusão.

• Prenda os cabos com amarras plásticas.

• Para comprimentos maiores que 100 metros, reforce o 0V com fio adicional de 1 mm2.

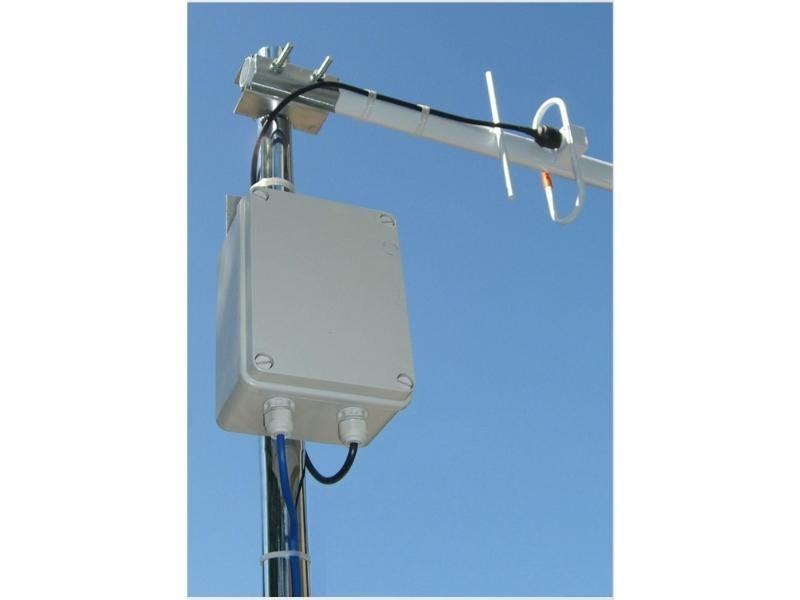

• Instale o mastro e complete a ligação do lado do CLP.
