Sensor de nível 4 estágios - ID3018

Baixe a folha de dados produto

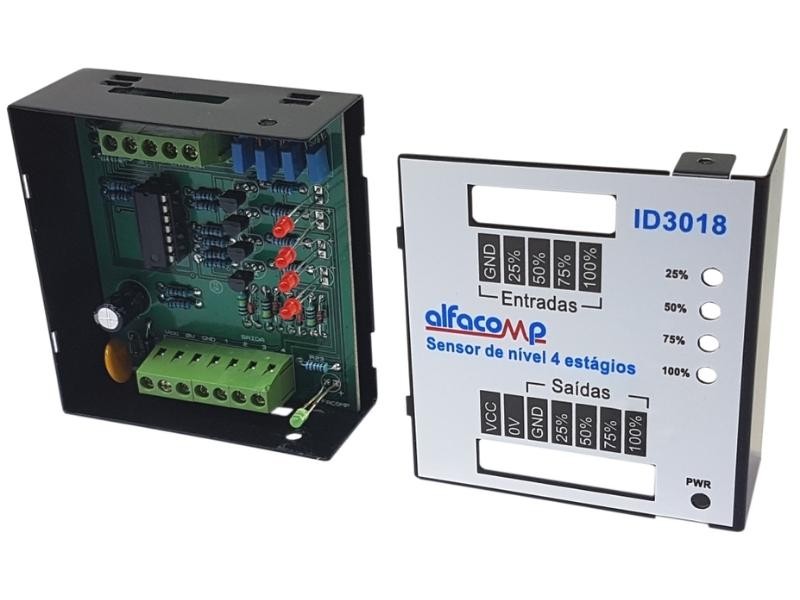

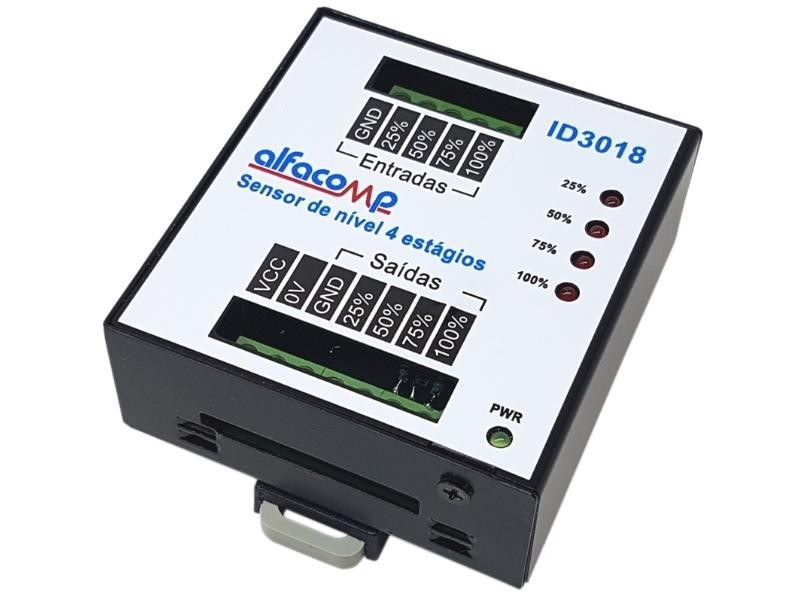

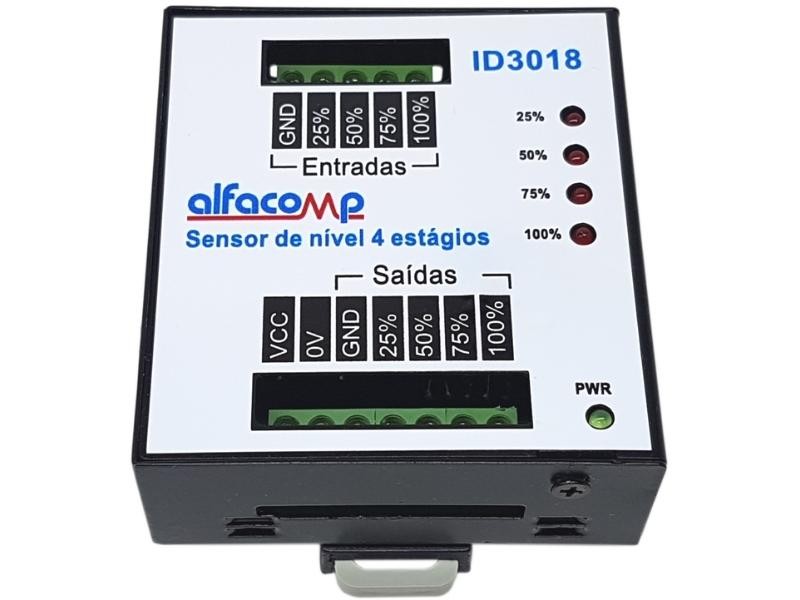

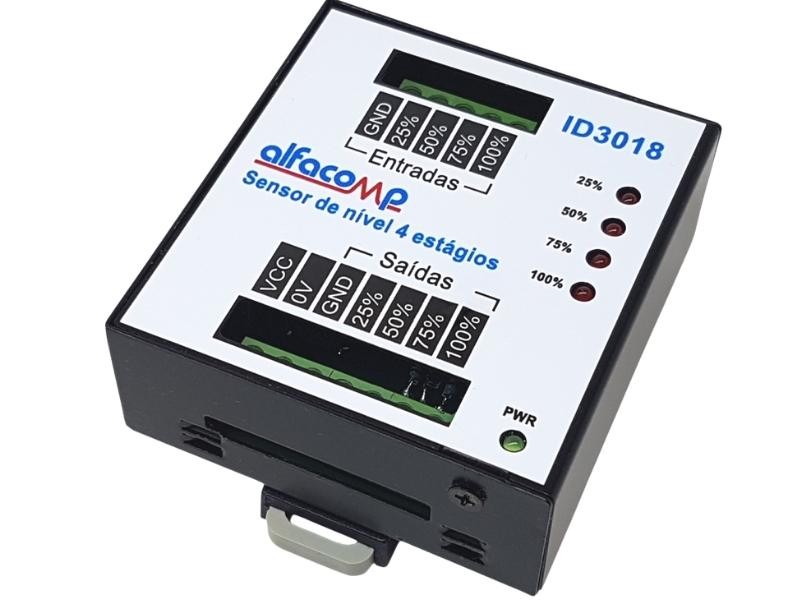

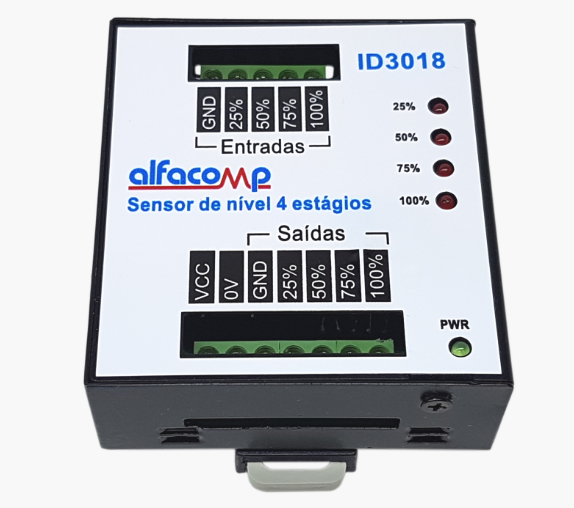

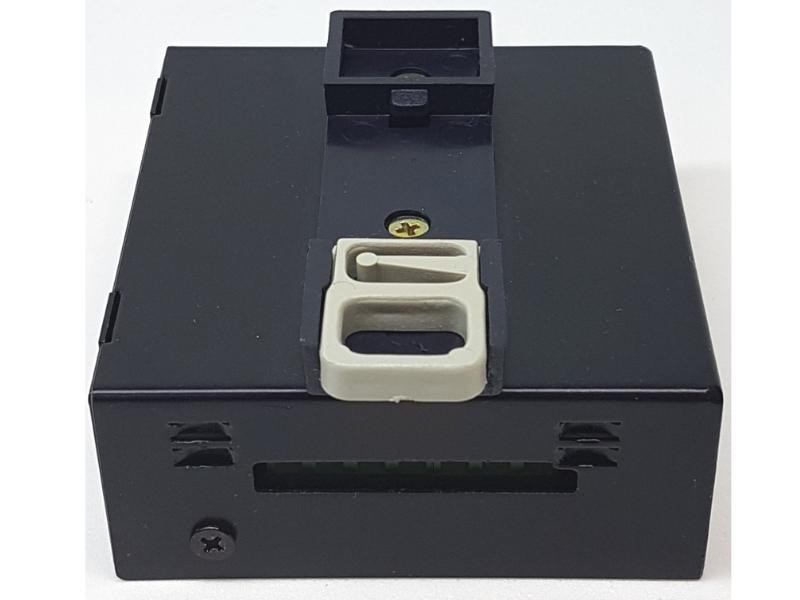

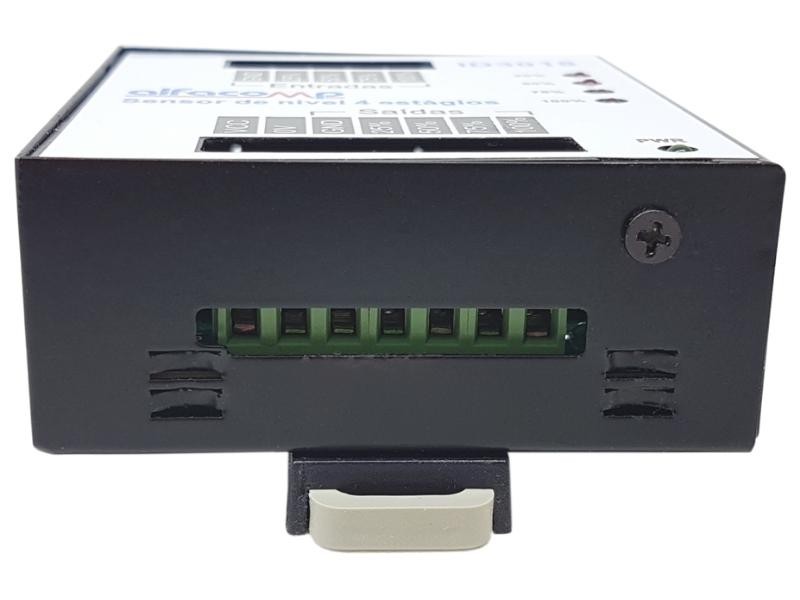

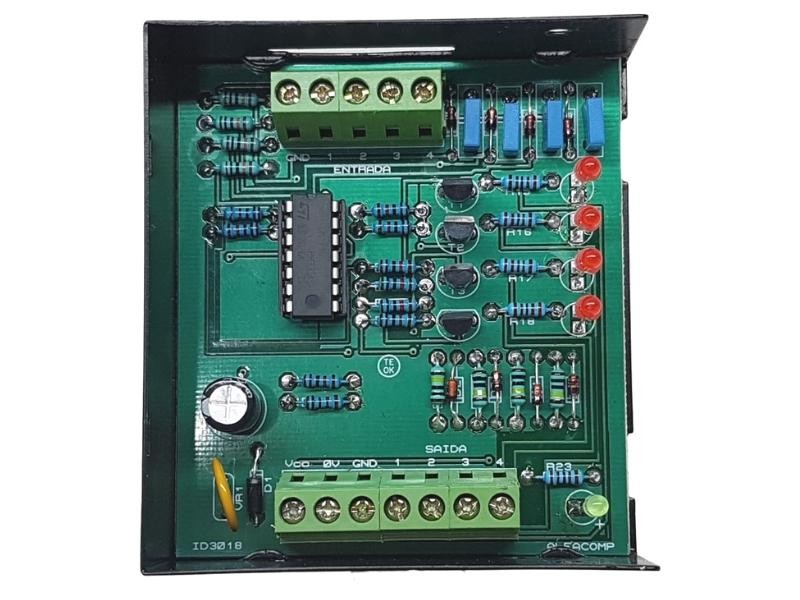

Sensor de nível 4 estágios ID3018

O sensor de nível ID3018 permite ler o nível de reservatórios utilizando 5 eletrodos que ficam mergulhados na água

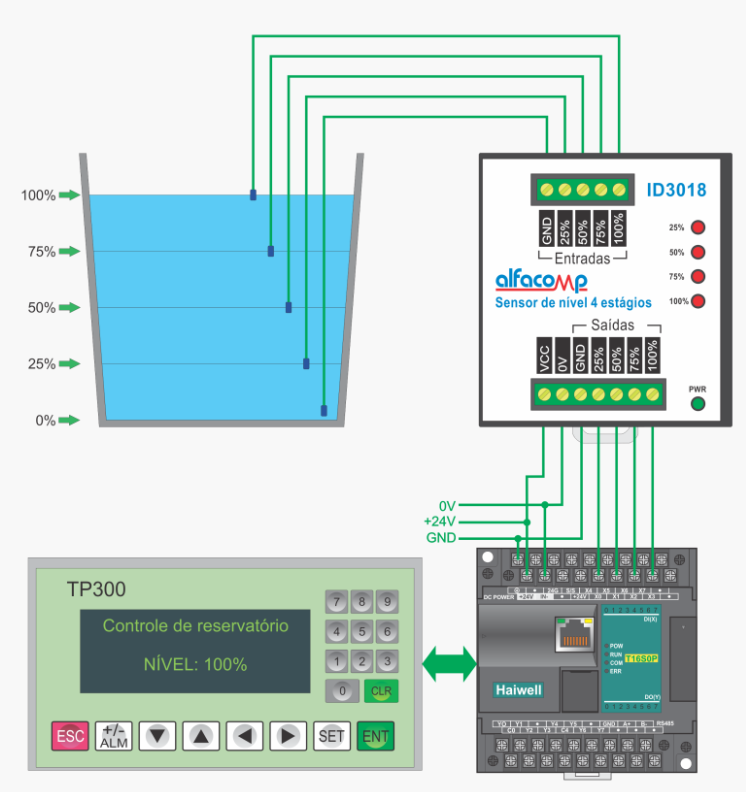

Funcionamento do sensor de nível

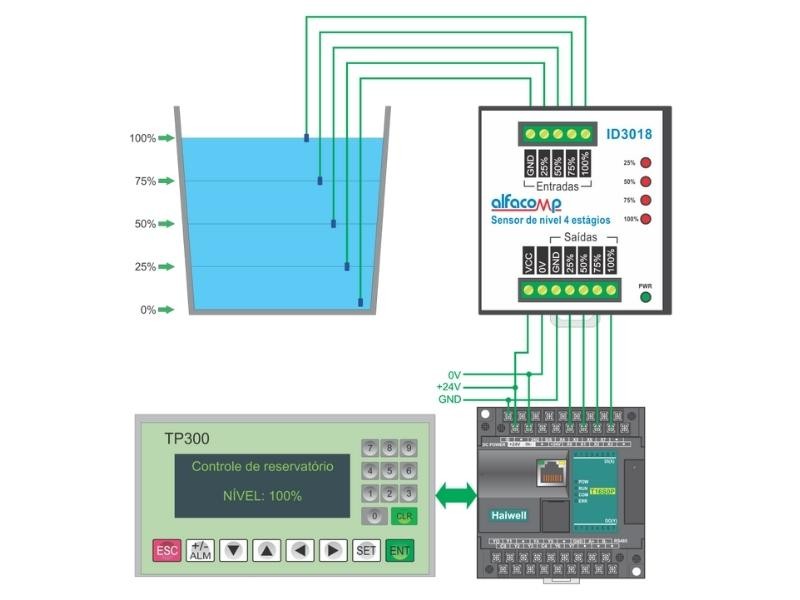

Os eletrodos devem ser conectados ao borne de Entradas.

O eletrodo GND deve ser posicionado na posição mais inferior do reservatório, preferencialmente sempre mergulhado no líquido.

Os eletrodos 25%, 50%, 75% e 100% devem ser posicionados nas alturas relativas aos níveis correspondentes.

As Saídas 25%, 50%, 75% e 100% constituem sinais digitais que assumem o valor de tensão igual à do VCC quando o nível de água atinge o eletrodo correspondente. Dessa forma, assumindo que o sensor está sendo alimentado com 24VCC, quando o nível de água atingir o eletrodo 25%, a saída 25% passará de 0VCC para 24VCC. Quando o nível de água atingir o eletrodo 50%, a saída 50% passará de 0VCC para 24VCC e assim por diante.

As saídas GND, 25%, 50%, 75% e 100% podem ser conectadas a 4 entradas digitais de um CLP para que o mesmo adquira a leitura em 4 estágios de nível.

Especificações Técnicas do Sensor de Nível ID3018

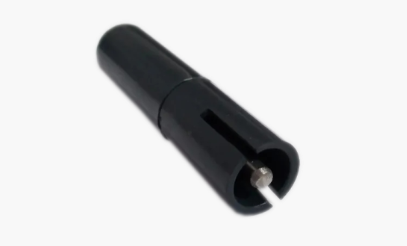

Utilizar preferencialmente eletrodos apropriados para a detecção de nível de água, construídos em carcaça de plástico e elemento condutor em aço inox.
