Transmissor de pressão - TP20

Baixe a folha de dados produto

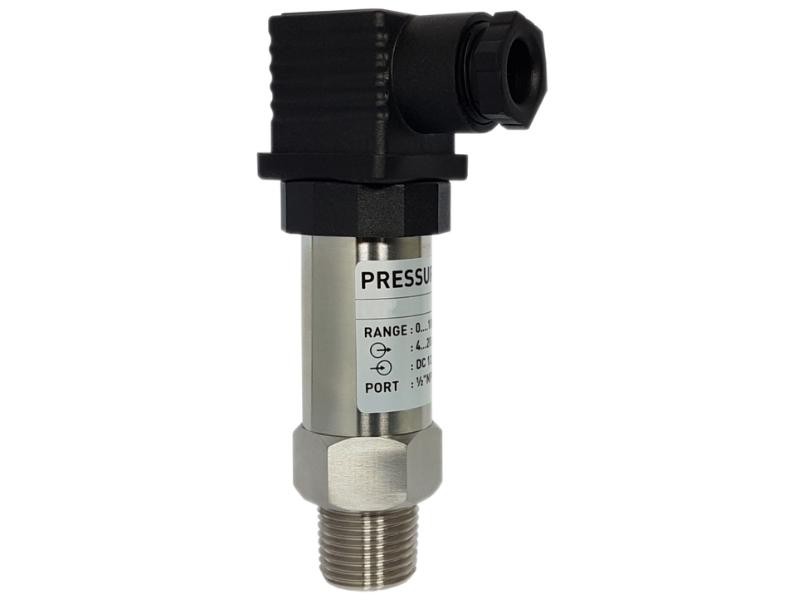

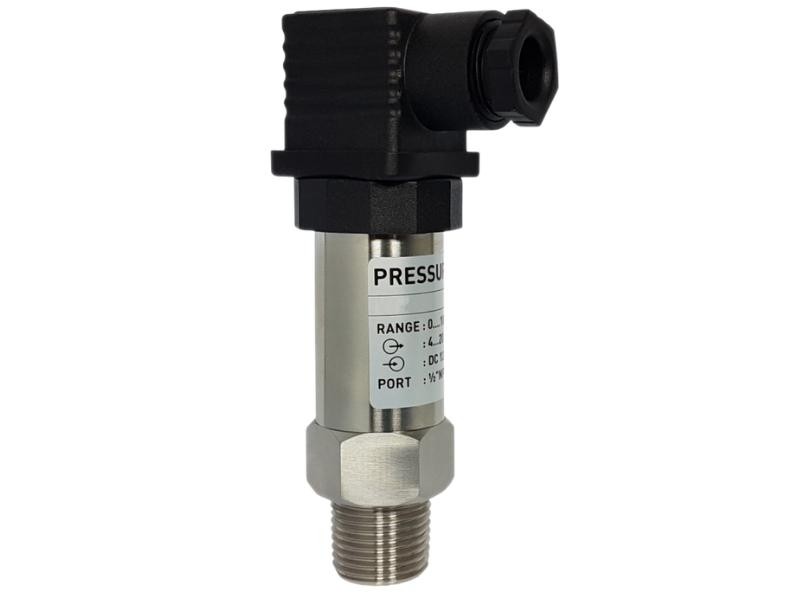

O transmissor de pressão TP20 permite a medição de pressão em líquidos e gases sob pressão de 100 mbar a 600 bar para aplicações industriais com o melhor custo-benefício do mercado.

Características principais do transmissor de pressão

Faixas de medição de 100 mbar a 600 bar
Precisão de ±0.5% (Tip.), ± 0.25% Fundo de escala
Compensado em temperatura
Corpo em aço inoxidável

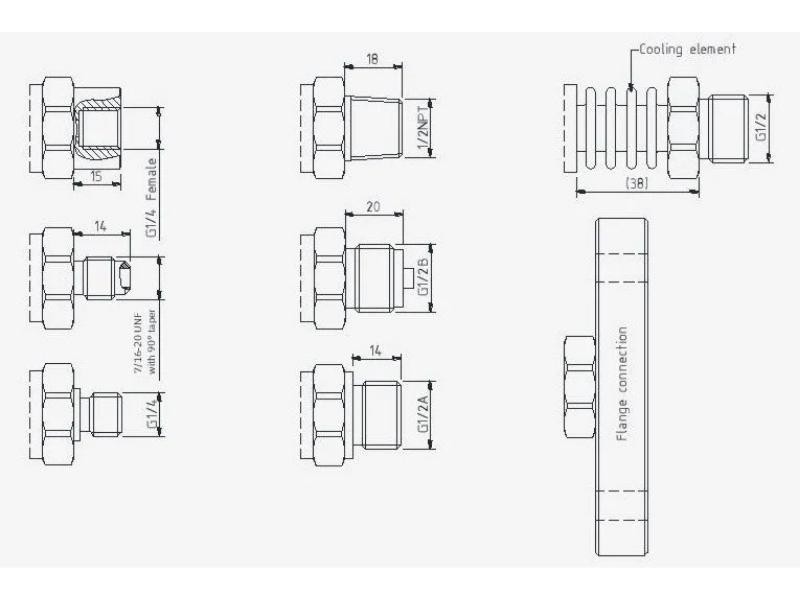

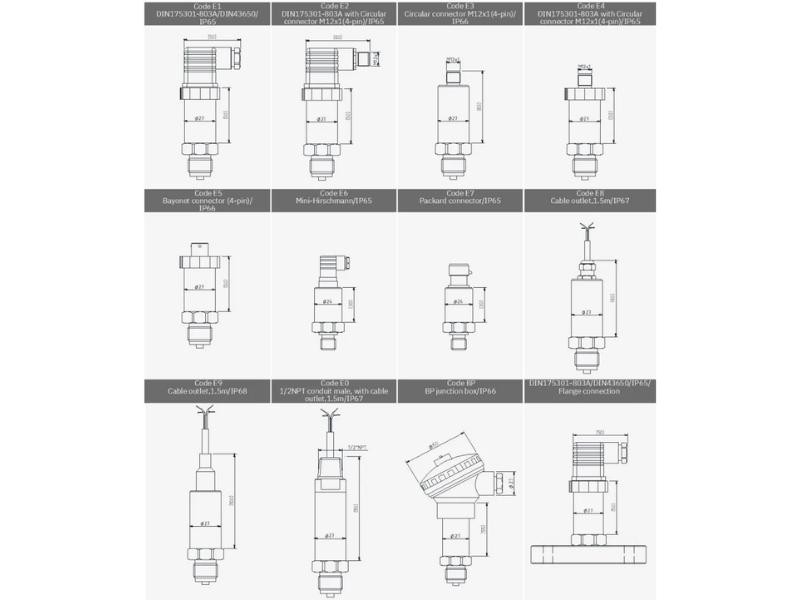

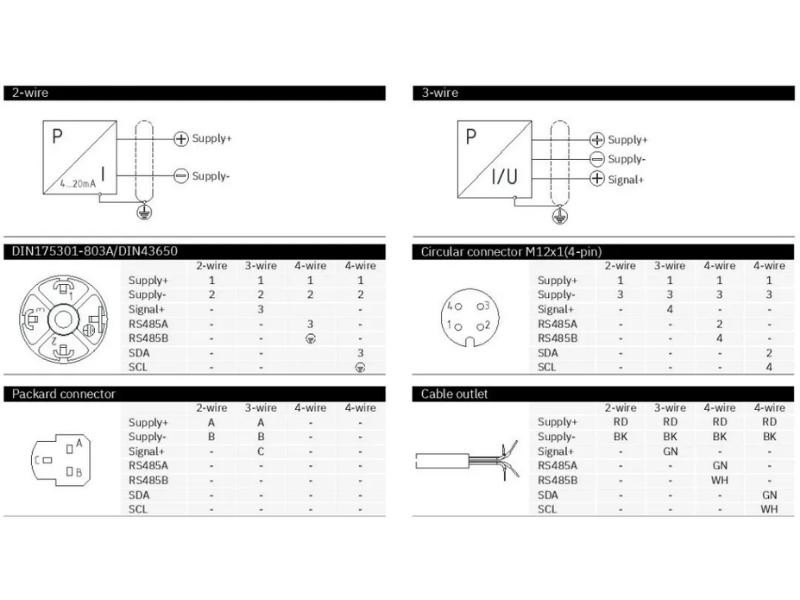

Diversas formas de conexão de pressão e elétrica
Saída em 4 a 20 mA, I2C, Modbus e Hart

Aplicações do transmissor de pressão

Hidráulica e pneumática
Máquinas
Bombeamento
Indústria química

Especificações Técnicas do Transmissor de Pressão

Especificação	Detalhes
Faixas de Medição	100 mbar a 600 bar
Resistência de Isolação	100 MΩ a 50 VCC
Sobre Pressão	1,5 x Fundo de Escala (FE ≤ 250 bar), 1,2 x FE (FE ≥ 300bar)
Teste EMC	IEC61000-6-2/IEC61000-6-3
Temperatura de Operação	-25 a +85 °C, 0 a 125 °C
Invólucro	Aço inox 304 e 316
Temperatura de Compensação	-10 a +70 °C
Diafragma	Aço inox 316L, Cerâmico, Alloy titânio, Tântalo
Vibração	2 g RMS (20 to 2000 Hz)

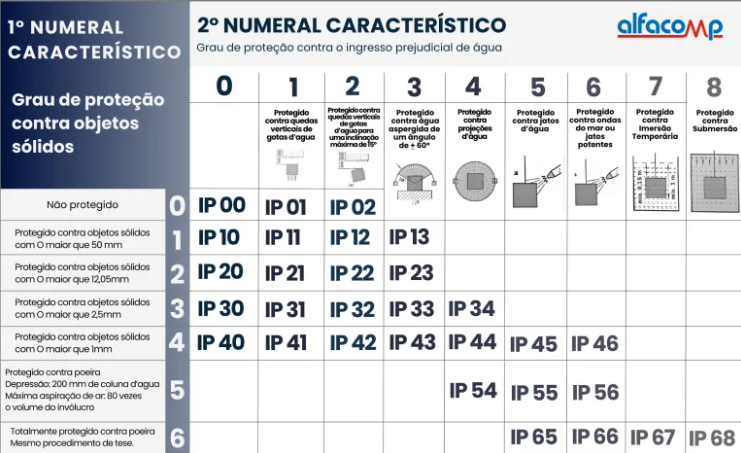

Proteção	IP65, IP66, IP67, IP68
Choque	10 g (10ms)
Precisão (% Fundo de Escala)	±0,5 tip, ±0,75 max
Ciclos	10 x 10⁵ ciclos
Coeficiente de Temperatura – Zero (% Fundo de Escala)	±0,75 tip, ±1,5 max
Sinal de Saída	4 a 20 mA, 1 a 5 VCC, 0,5 a 4,5 VCC, 0 a 10 VCC, 0 a 2,5 VCC, RS485, I2C, HART
Coeficiente de Temperatura – Span (% Fundo de Escala)	±0,75 tip, ±1,5 max
Alimentação	12 a 36 VCC, 5 VCC, 3,3 VCC
Estabilidade no Longo Prazo (% Fundo de Escala)	±0,3 tip, ±0,5 max
Resistência de Carga	< (V.Alimentação – 12) / 0,02 A para a versão 4 a 20 mA

Faixas de medição

Definição – Pressão Absoluta tem o zero referenciado ao vácuo perfeito, então é igual a Pressão Gauge somada a pressão atmosférica. Pressão Gauge tem o zero referenciado à pressão atmosférica ambiente, portanto é igual a Pressão Absoluta menos a pressão atmosférica.

Faixas de Pressão

PRESSÃO GAUGE

Código	Faixa [bar]
0001	-0.6…0
0002	-0.4…0
0003	-0.25…0
0004	-0.1…0
0005	-1…0
0006	-1…+1
0007	-1…+3
0008	-1…+9
0009	-1…+15
0010	-1…+16
0011	0…0.1
0012	0…0.16
0013	0…0.25
0014	0…0.4
0015	0…0.5
0016	0…1
0017	0…1.6
0018	0…2.5
0019	0…4
0020	0…6
0021	0…10
0022	0…16
0023	0…25
0024	0…40
0025	0…60
0026	0…100
0027	0…160
0028	0…200
0029	0…250
0030	0…300
0031	0…400
0032	0…600

PRESSÃO ABSOLUTA

Código	Faixa [bar]
0033	0…0.4
0034	0…0.6
0035	0…1
0036	0…1.6
0037	0…2
0038	0…2.5
0039	0…4
0040	0…6
0041	0…10
0042	0…16
0043	0…25
0044	0.8…1.2

Princípio de funcionamento do transmissor de pressão

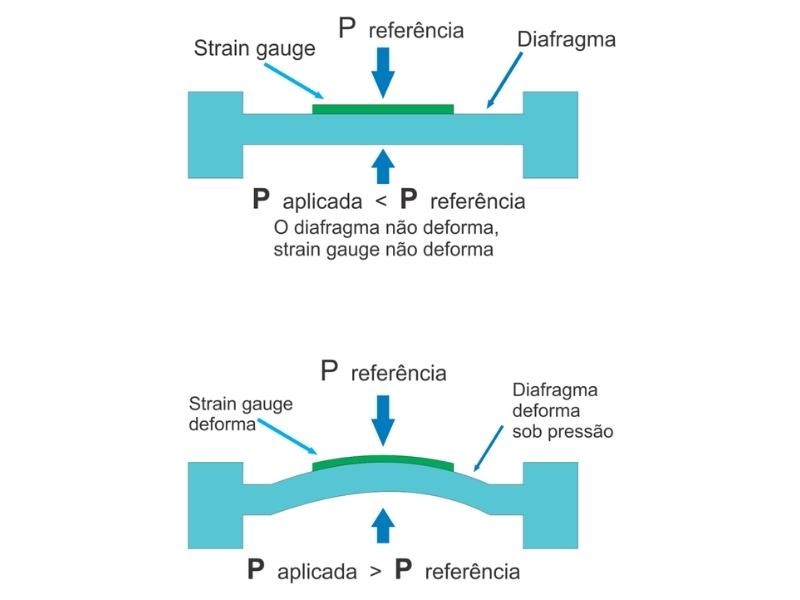

Os transmissores de pressão consistem basicamente de três partes: uma membrana elástica que deforma quando exposta à pressão, um transdutor elétrico/eletrônico que detecta a deformação, alterando suas propriedades elétricas, e um circuito eletrônico que converte a medição em um sinal elétrico que pode ser utilizado por equipamentos indicadores e controladores. O sensor utilizado pode ser do tipo resistivo, capacitivo ou indutivo.

A versão mais popular é o circuito resistivo na forma de um strain gauge. Um transdutor strain gauge é colado à membrana que sofre deformação proporcional à pressão aplicada. A deformação transmitida ao strain gauge resulta em uma alteração da resistência que é medida e transformada no sinal de saída do transmissor.

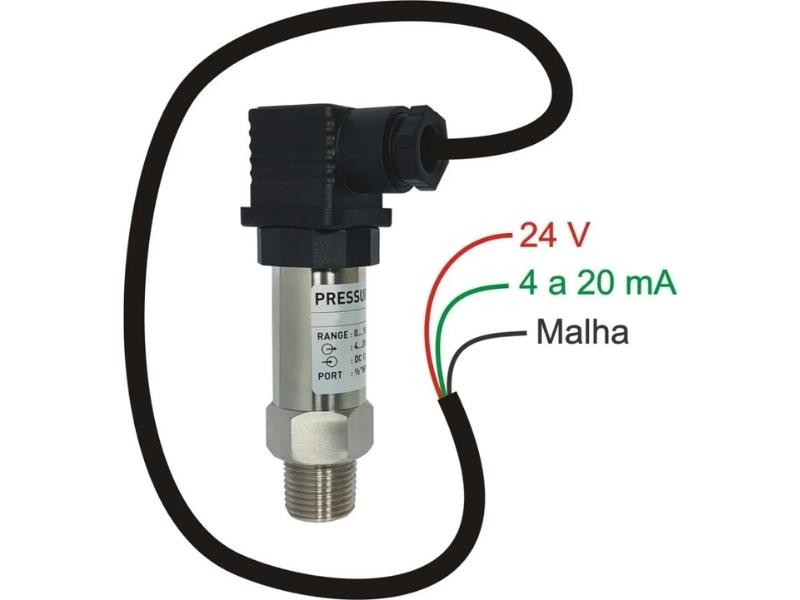

O formato de sinal mais utilizado é a saída em corrente em 4 a 20 mA.

A pressão normalmente é especificada em bar (do grego barys) ou mca (metros de coluna d’água). 1 bar = 10,197 mca.

O CLP ou controlador que recebe o sinal do transmissor de pressão deve ser parametrizado para refletir a medição de acordo com os níveis máximos e mínimos de pressão.

Transmissor de pressão utilizado na medição de nível

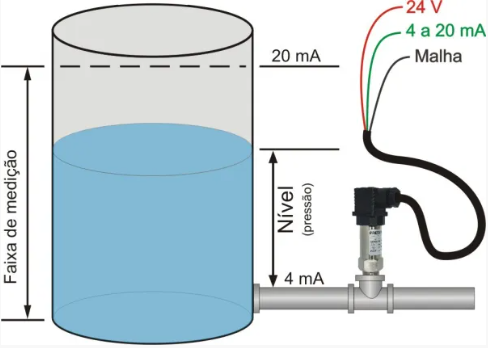

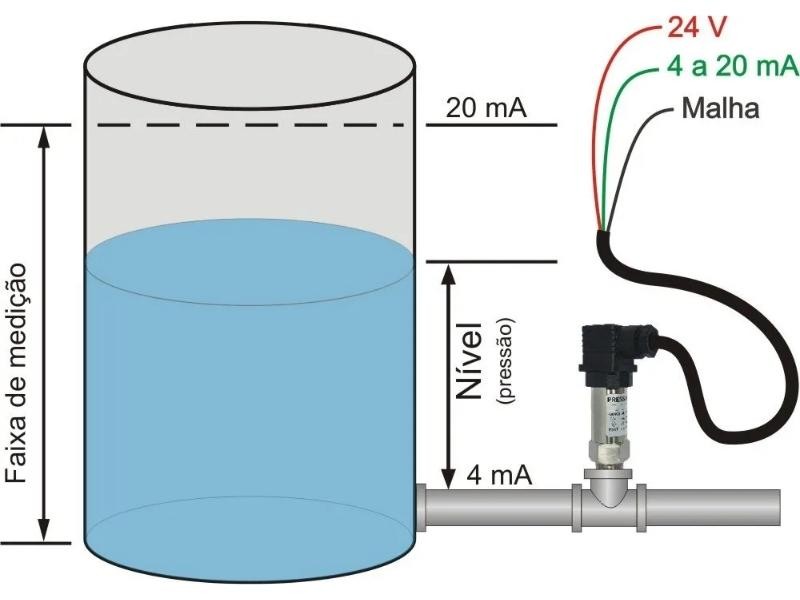

Quando dispomos de acesso à tubulação de saída na base do reservatório, podemos utilizar transmissores de pressão para a medição do nível.

O transmissor de pressão irá funcionar segundo o mesmo princípio de funcionamento do transmissor de nível hidrostático, com as seguintes vantagens:

Menor custo;
Acesso externo e facilitado (em tubulações maiores se pode utilizar colares de tomada para instalar o sensor);
Possibilidade de isolar galvanicamente o sensor pela utilização de conexões ou mangueiras plásticas, conferindo assim mais proteção contra surtos elétricos que podem danificar os sensores.
