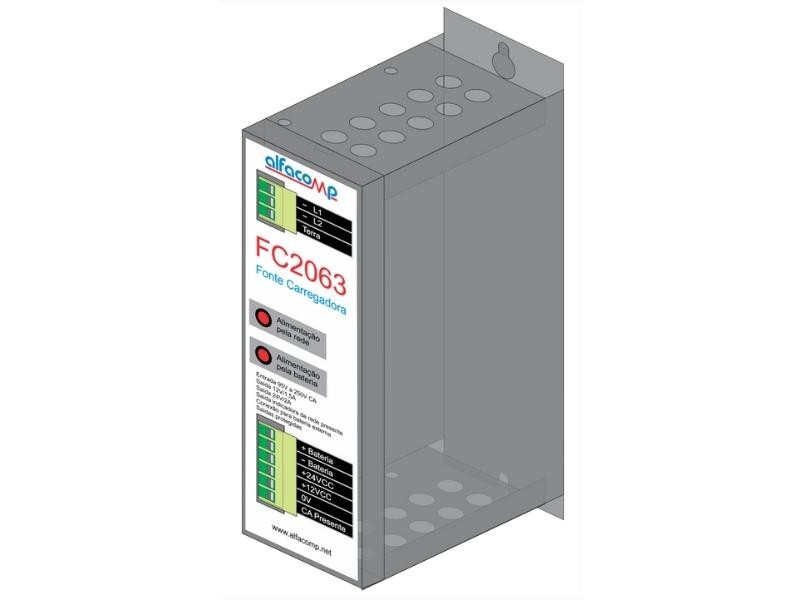

Fonte carregadora - FC2063

Name: Fonte carregadora - FC2063
Brand: Alfacomp

Fonte carregadora para alimentar um CLP e um rádio modem. A bateria externa sustenta as saídas de 12 e 24V na falta de energia.

Descrição

A Fonte Carregadora FC2063 constitui uma fonte de alimentação chaveada especialmente desenvolvida para alimentar um CLP e um rádio modem. Dotada de circuito carregador de bateria, fornece em suas saídas as tensões de 24V para o CLP e 12V para o rádio. Enquanto a alimentação está presente na entrada CA, o módulo mantém a carga na bateria. Quando acontece a interrupção da energia da rede, a bateria sustenta o fornecimento nas saídas de 24V e 12V. Ideal para painéis de telemetria.

A bateria deve ser conectada aos terminais “+Bateria e -Bateria“.
Quando ocorrer uma falta de energia, a bateria externa irá alimentar os circuitos que fornecem as tensões de saída. Nesta situação, a única forma de interromper o funcionamento da fonte é interrompendo a ligação da bateria. Sugerimos instalar um borne fusível na conexão da bateria.

Aplicação

O módulo FC2063 foi projetado para alimentar quadros dotados de CLPs de pequeno porte e rádios modem em configurações típicas de telemetria e telecomando. Um exemplo de aplicação seria nos quadros de automação de estações elevatórias de água e esgoto.

Especificações Técnicas - Fonte de Alimentação

Especificação	Detalhe
Tensões de saída	12V/1,5A e 24V/2,0A
Alimentação	95V a 250V CA
Ripple máximo	Menor que 2% das tensões nominais de saída
Consumo	Consumo: 100W
Sinalização visual	Led indicador de alimentação pela rede, Led indicador de alimentação pela bateria
Temperatura de operação	0º a 50ºC
Indicação de funcionamento	Sinal digital em 24VCC indicando a presença de energia na entrada CA do módulo. Pode ser ligado à entrada digital de um CLP para alarmar falta de energia na rede da instalação e informar que a bateria está suprindo a alimentação.
Dimensões	Altura 187mm, largura 130mm e Profundidade 120mm

Baterias indicadas

Podem ser utilizadas baterias seladas de 12V com capacidades de 4,5 até 35 Ah. Quanto maior a capacidade da bateria, maior será o tempo de manutenção das tensões de saída quando ocorre a falta da energia da rede. O tempo de carga também aumenta com o aumento da capacidade da bateria.

Composição do produto

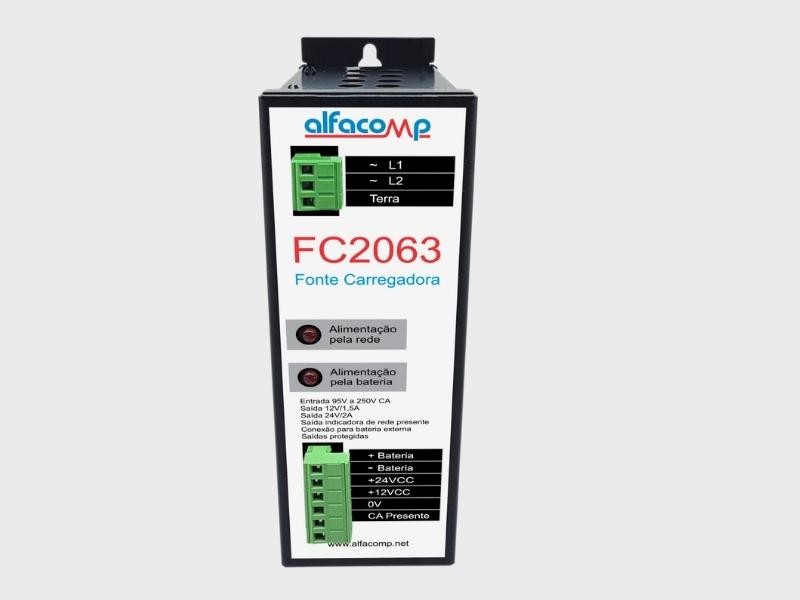

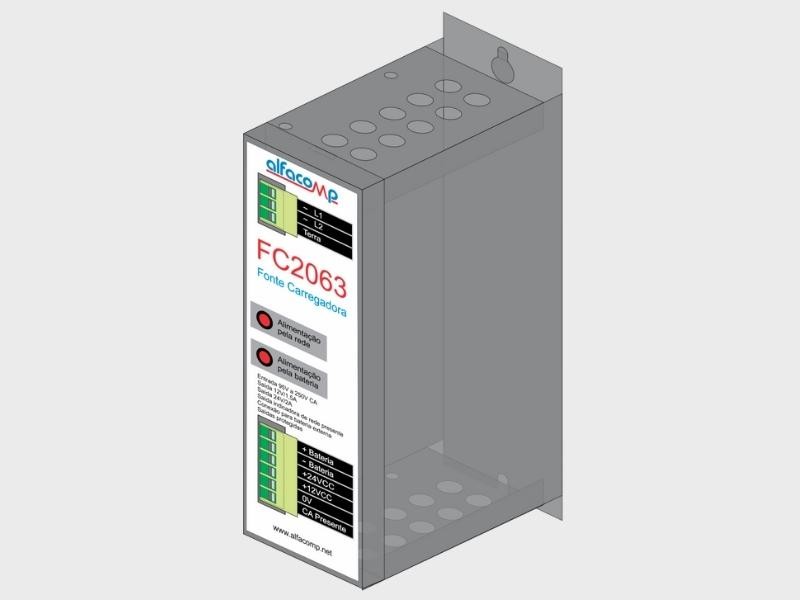

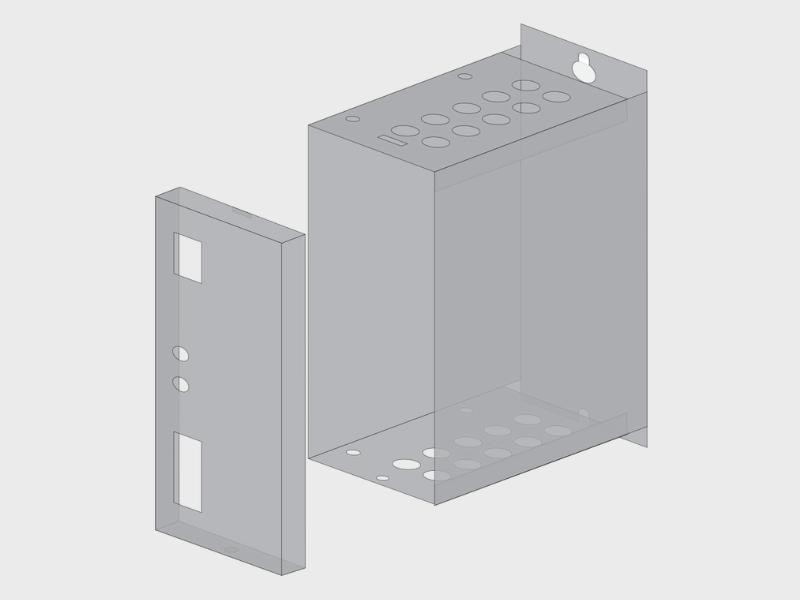

A fonte carregadora FC2063 é construída em gabinete de aço com espessura de 1,0 mm e pintura eletrostática.

Conexões

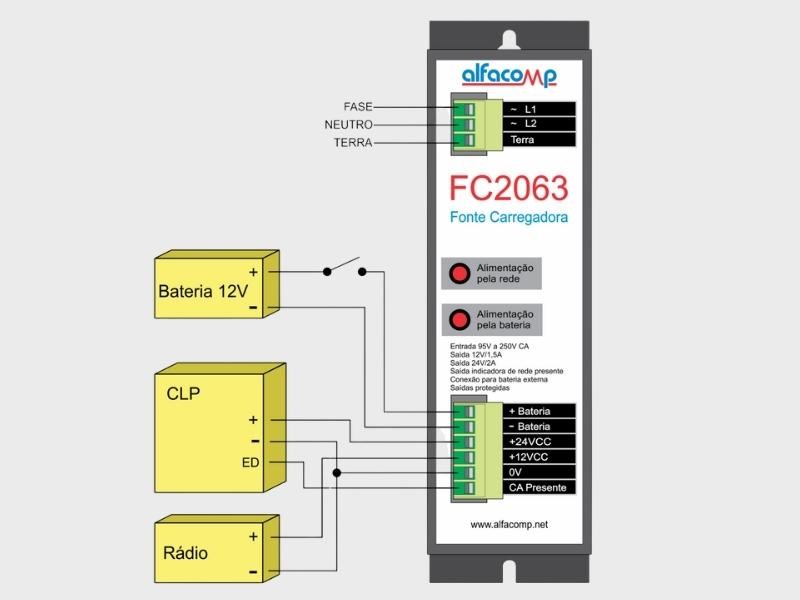

Veja como ligar a fonte carregadora FC2063 à bateria, ao CLP e ao rádio modem.

Ajuste do módulo eletrônico

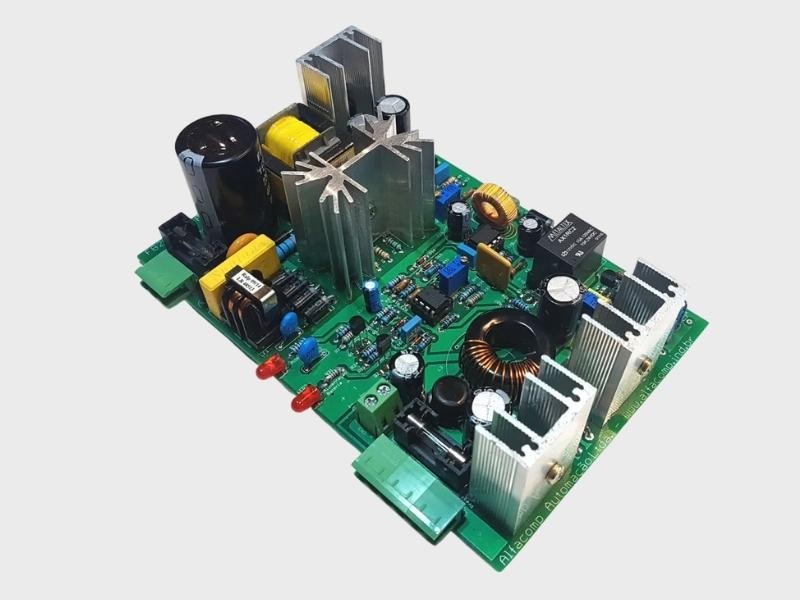

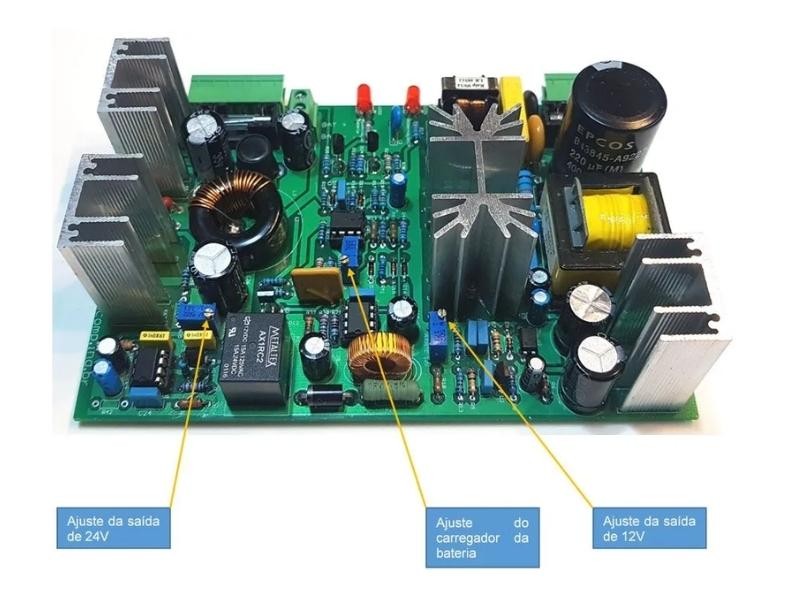

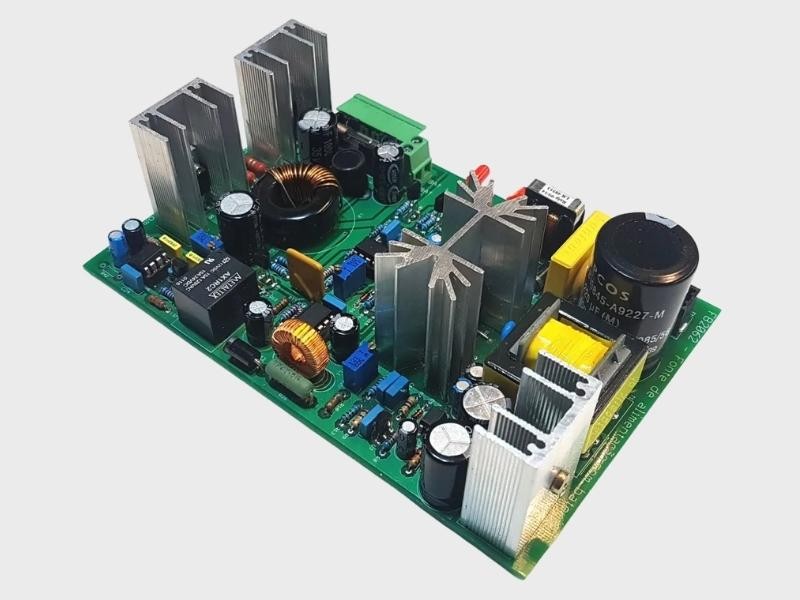

O módulo somente pode ser manuseado por pessoas devidamente treinadas (risco de choque elétrico e danos ao modulo). Os módulos eletrônicos PCBA FB2062 são pré-ajustados de forma a fornecer, em condições nominais, a tensão de flutuação da bateria de 13.2V a 13.9V. As fontes de tensão contínua são ajustadas para fornecer 12V e 24V respectivamente. Os ajustes das tensões de flutuação e das saídas são efetuados por meio de três resistores ajustáveis (trimpots), conforme mostrados na figura a seguir:

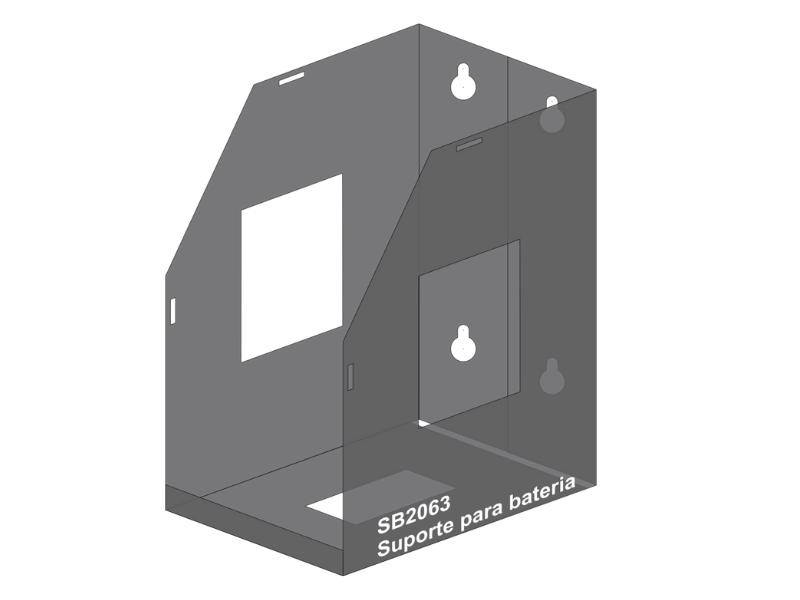

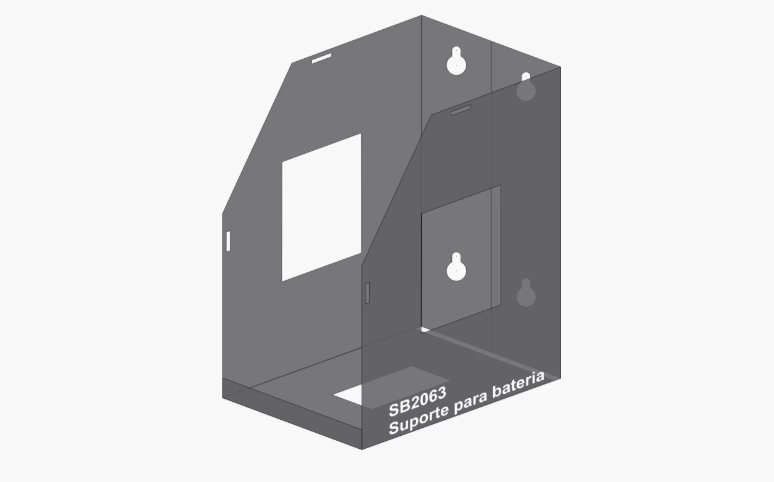

SB2063 – Suporte para bateria de 12V / 7Ah

Baixe o manual do produto
