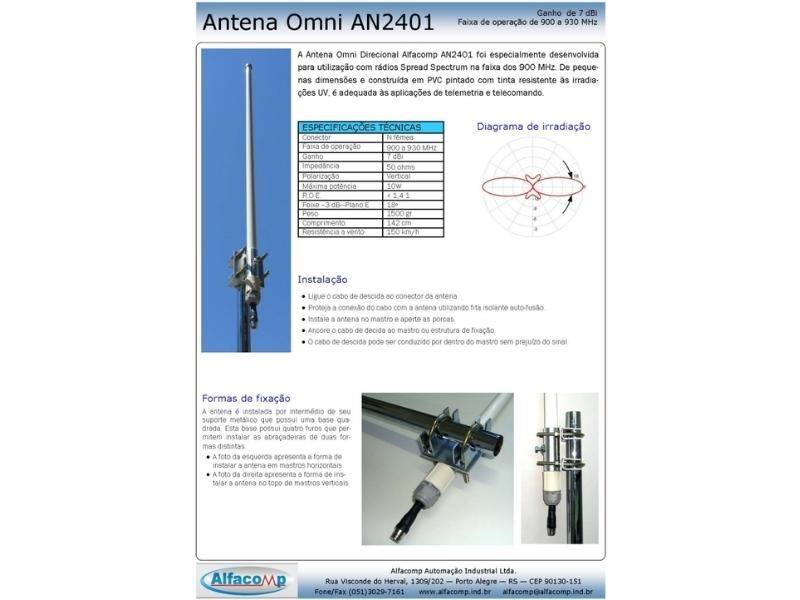

Baixe a folha de dados do produto

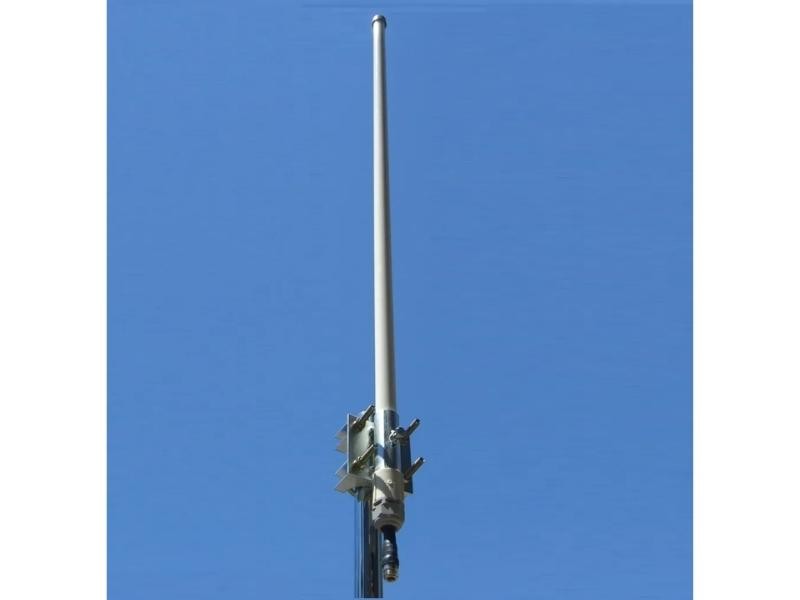

A Antena Omni Direcional Alfacomp AN2401 foi especialmente desenvolvida para utilização com rádios Spread Spectrum na faixa dos 900 MHz. De pequenas dimensões e construída em PVC pintado com tinta resistente às irradiações UV, é adequada às aplicações de telemetria e telecomando.
Instalação
Ligue o cabo de descida ao conector da antena.
Proteja a conexão do cabo com a antena utilizando fita isolante auto fusão.
Instale a antena no mastro e aperte as porcas.
Ancore o cabo de decida ao mastro ou estrutura de fixação.
O cabo de descida pode ser conduzido por dentro do mastro sem prejuízo do sinal.
Fixação
A antena é instalada por intermédio de seu suporte metálico que possui uma base quadrada. Esta base possui quatro furos que permitem instalar as abraçadeiras de duas formas distintas:
• A foto abaixo apresenta a forma de instalar a antena em mastros horizontais.

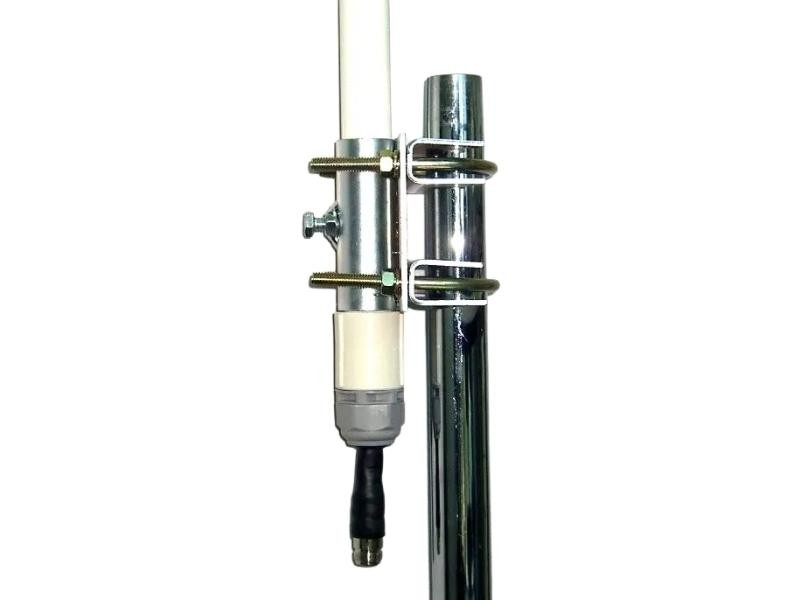

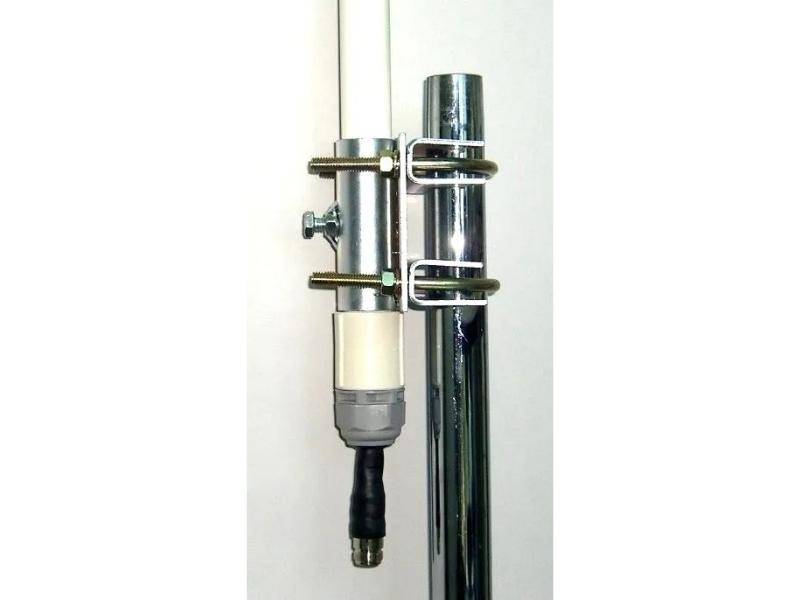

• A foto abaixo apresenta a forma de instalar a antena no topo de mastros verticais.
| Especificação | Detalhe |
|---|---|
| Conector | N fêmea |
| Faixa de operação | 900 a 930 MHz |
| Ganho | 7 dBi |
| Impedância | 50 ohms |
| Polarização | Vertical |
| Máxima potência | 10W |
| R.O.E. | < 1,4:1 |

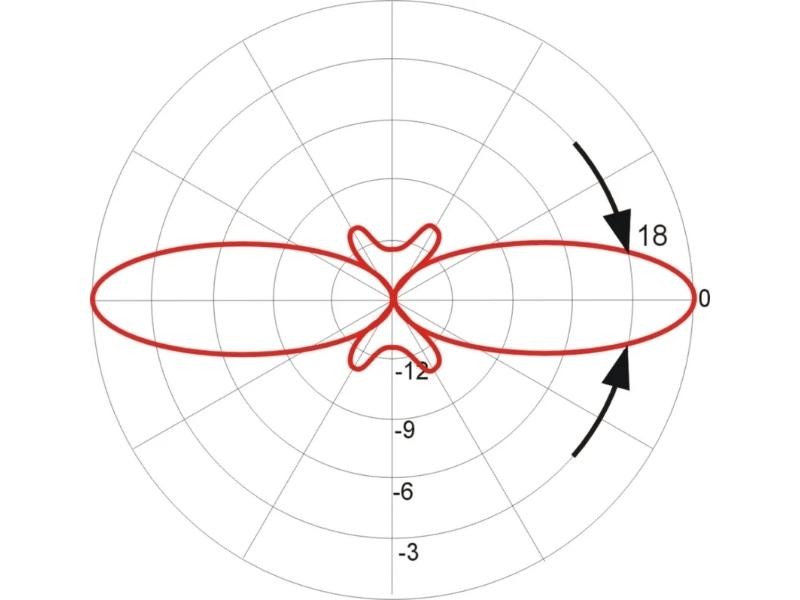

| Feixe –3 dB—Plano E | 18° |
| Peso | 1500 gr |
| Comprimento | 142 cm |
| Resistência a vento | 150 km/h |
