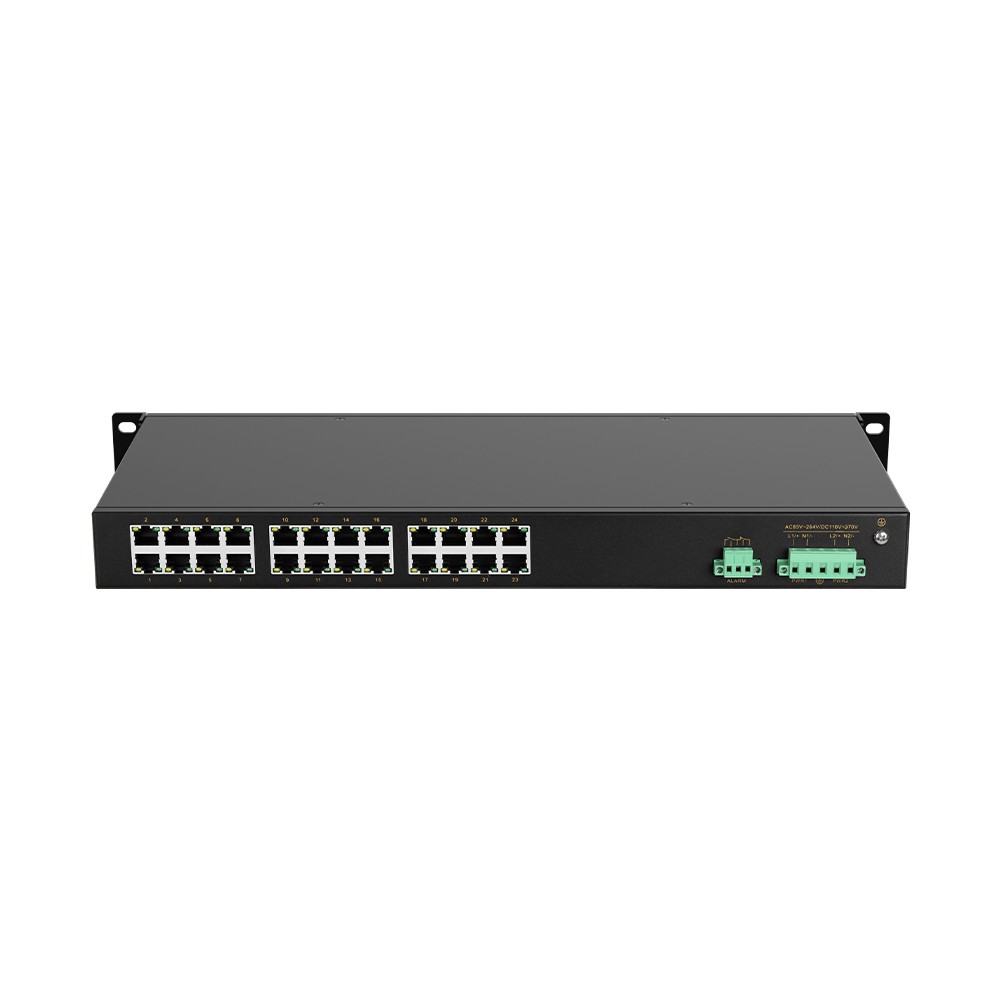

CISCOM6024

Switch Ethernet industrial gerenciável Layer 2 com 24 portas Fast Ethernet para rack 19" 1U

Visão geral

O CISCOM6024 é um switch Ethernet industrial gerenciável Layer 2 desenvolvido para aplicações que exigem comunicação estável, gerenciamento avançado de rede, redundância e alta confiabilidade em ambientes industriais severos.

O equipamento possui 24 portas RJ45 10/100Base-T(X), permitindo a conexão de diversos dispositivos Ethernet industriais em redes de automação, supervisão e comunicação de dados com desempenho consistente e alta disponibilidade.

Projetado com arquitetura Store-and-Forward, o CISCOM6024 oferece excelente capacidade de processamento de tráfego, reduz falhas de transmissão e melhora a confiabilidade da comunicação em redes complexas.

Seu design industrial conta com carcaça metálica de alta resistência, proteção IP40, dissipação térmica fanless e montagem padrão rack 19" 1U, sendo ideal para painéis, salas técnicas, centros de controle e infraestrutura crítica.

O equipamento suporta protocolos avançados de redundância, como MW-Ring, ERPS, STP/RSTP, MSTP e MRP, garantindo alta disponibilidade da rede e rápida recuperação em caso de falha de link.

Opera na faixa de temperatura de –40 °C a +75 °C, sendo indicado para aplicações em ambientes com interferência eletromagnética, vibração e condições industriais severas.

Principais características

24 portas Fast Ethernet 10/100Base-T(X)

Switch industrial gerenciável Layer 2

Montagem em rack 19” 1U

Protocolos avançados de redundância de rede

MW-Ring com recuperação inferior a 20 ms

Suporte a ERPS, STP, RSTP, MSTP e MRP

VLAN, SVL e agregação de links

QoS para priorização de tráfego

SNMP v1/v2c/v3

IGMP Snooping e GMRP

ACL e 802.1X

TACACS+

LLDP para descoberta de vizinhança

Port mirroring

Detecção de loop

Diagnóstico de link

Logs, alarmes e monitoramento remoto

Acesso WEB / TELNET / SSH

Dissipação fanless

Carcaça metálica IP40

Temperatura industrial

Fonte simples ou dupla com redundância

Recursos de rede

Arquitetura Store-and-Forward

Backplane de 12,8 Gbps

Buffer de 4,1 Mbit

Tabela MAC de 8K

Configuração de portas

Limitação de taxa por porta

Supressão e detecção de tempestade de broadcast

Agregação estática de links

LACP dinâmico

Espelhamento de portas

VLAN 802.1Q

Port isolation

SVL

Controle de envelhecimento e aprendizado MAC

Binding de MAC estático

Filtragem por MAC de origem

Projetado para redes industriais que exigem segurança, segmentação, redundância e gerenciamento centralizado.

Redundância e confiabilidade

MW-Ring proprietário

ERPS

RSTP / STP

MRP

Recuperação rápida de rede

Maior disponibilidade operacional

Proteção contra loops

Detecção de anomalias de rede

O CISCOM6024 é indicado para arquiteturas com alta exigência de continuidade operacional, permitindo topologias redundantes e maior estabilidade da comunicação.

Recursos de multicast

IGMP Snooping

GMRP

Binding estático de MAC multicast

Filtragem de multicast desconhecido

Esses recursos ajudam a reduzir tráfego desnecessário na rede e conservar recursos de comunicação.

Segurança e gerenciamento

Acesso via WEB

TELNET

SSH

Controle de acesso HTTP / HTTPS

Restrição por IP de login

ACL – listas de controle de acesso

802.1X para autenticação de porta

TACACS+

SNMP v1 / v2c / v3

SNMP TRAP

RMON

QoS

LLDP

Port mirroring

Ping

Diagnóstico de link

Gerenciamento de usuários

Logs do sistema

Sincronismo de horário local e em rede

Horário de verão

Reinicialização online

Restauração de fábrica

Upgrade de firmware

Upload e download de arquivos de configuração

Compatível com MW-NMPv2, MixView e MaxView

Ideal para aplicações que exigem monitoramento, controle centralizado e maior segurança de rede.

Portas Ethernet

24 portas RJ45 10/100Base-T(X)

Auto negociação

Full / half duplex

Auto MDI / MDI-X

Conexão estável e confiável para equipamentos Ethernet industriais

Interface de console e alarme

1 porta console RJ45 RS232

Utilizada para depuração, configuração por linha de comando e manutenção do equipamento.

1 saída de alarme por relé

Conexão por borne industrial 3 pinos 5,08 mm

LEDs de status

Indicador de alimentação

Indicador de operação

Indicador de alarme

Indicador de velocidade e link/atividade por porta

Alimentação

Entrada AC 85 ~ 264 V ou DC 110 ~ 370 V

Opção com fonte simples ou dupla

Redundância de alimentação nas versões com dupla entrada

Consumo < 9 W @ AC220V em carga total

Conexão por borne industrial 5 pinos 7,62 mm

Ideal para aplicações industriais que exigem segurança elétrica e continuidade operacional.

Construção industrial

Carcaça metálica de alta resistência

Proteção IP40

Dissipação térmica sem ventilador

Montagem em rack padrão 19” 1U

Alta imunidade a interferência eletromagnética

Temperatura de operação de –40 °C a +75 °C

Umidade de 5% a 95% sem condensação

Normas EMC

IEC 61000-4-2 (ESD): Nível 4

IEC 61000-4-4 (EFT): Nível 4

IEC 61000-4-5 (Surge): Nível 4

Proteção contra surtos de até 6 kV nas portas de rede

Aplicações

Indicado para:

Automação industrial

Comunicação industrial

Redes Ethernet industriais

SCADA e telemetria

Energia integrada

Cidades inteligentes

Transporte ferroviário

Transporte inteligente

Fábricas inteligentes

Infraestrutura crítica

Indústria 4.0

Ideal para integração com:

CLP

IHM

Sistemas SCADA

Gateways industriais

Conversores de mídia

Switches industriais

Redes redundantes

Sistemas de supervisão

Equipamentos Ethernet industriais

Infraestrutura de automação e comunicação

Especificações principais

Característica Descrição

Modelo CISCOM6024

Tipo Switch Ethernet industrial gerenciável Layer 2

Portas 24 × RJ45 10/100Base-T(X)

Arquitetura Store-and-Forward

Backplane 12,8 Gbps

Buffer 4,1 Mbit

Tabela MAC 8K

Redundância MW-Ring, ERPS, STP/RSTP, MSTP, MRP

VLAN 802.1Q

Segurança ACL, 802.1X, TACACS+, SSH

Gerenciamento WEB, TELNET, SNMP, RMON, LLDP

Alimentação AC 85~264V ou DC 110~370V

Redundância de fonte Sim, nas versões com dupla alimentação

Montagem Rack 19” 1U

Proteção IP40

Temperatura -40 ~ +75 °C

Material Metal

Consumo < 9W @ AC220V

Modelos disponíveis

Modelo Portas cobre 100M Alimentação

CISCOM6024-AD220 24 Fonte simples AC85V~264V / DC110V~370V

CISCOM6024-2AD220 24 Fonte dupla AC85V~264V / DC110V~370V
