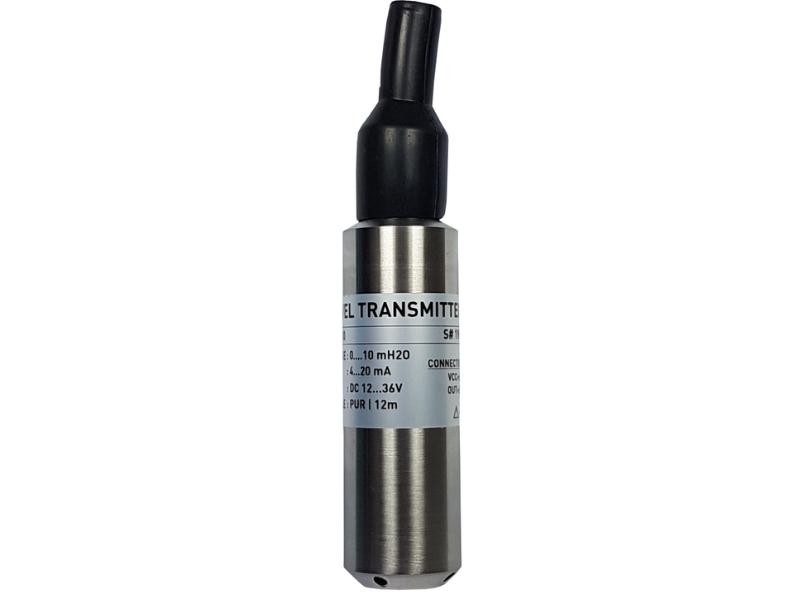

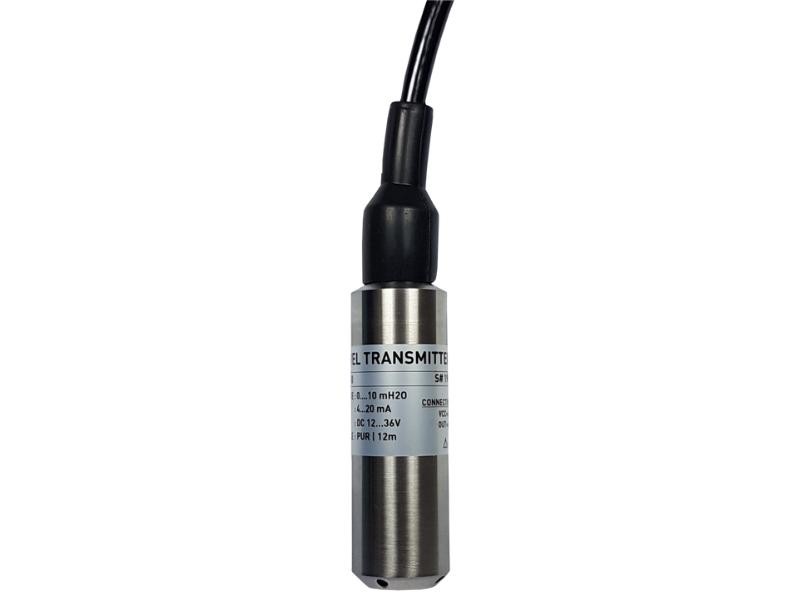

TNH20 – Transmissor de nível hidrostático

Baixe a folha de dados produto

O transmissor de nível hidrostático TNH20 permite a medição do nível de líquidos pela pressão no fundo do reservatório com facilidade de instalação e com o melhor custo-benefício do mercado.

Características principais

Faixas de medição de 0,5 mH2O a 200 mH2O

Pressão Absoluta e Gauge

Precisão: ±0,5%, 0,25% (Fundo de escala)

Calibrado de fábrica

Compensação de temperatura

Corpo em aço inox

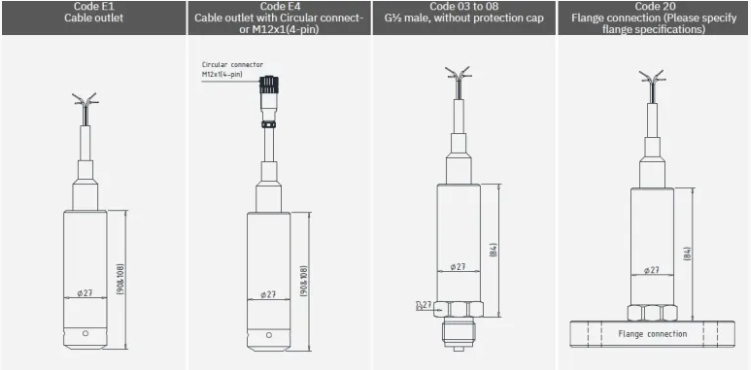

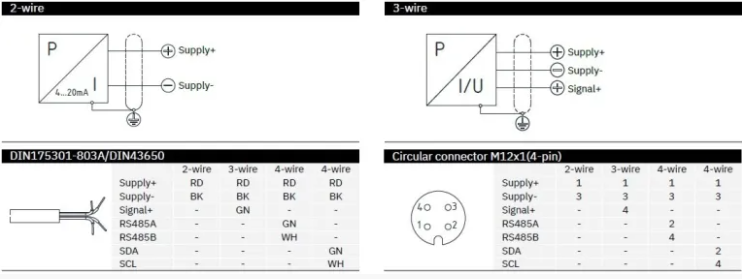

Diversas opções de conexão de pressão e elétrica

Saída: 4 a 20 mA, I2C, Modbus e Hart

Aplicações

Medição de nível

Monitoração de água bruta em rios e mar

Tratamento de água

Medição de nível em tanques de óleo

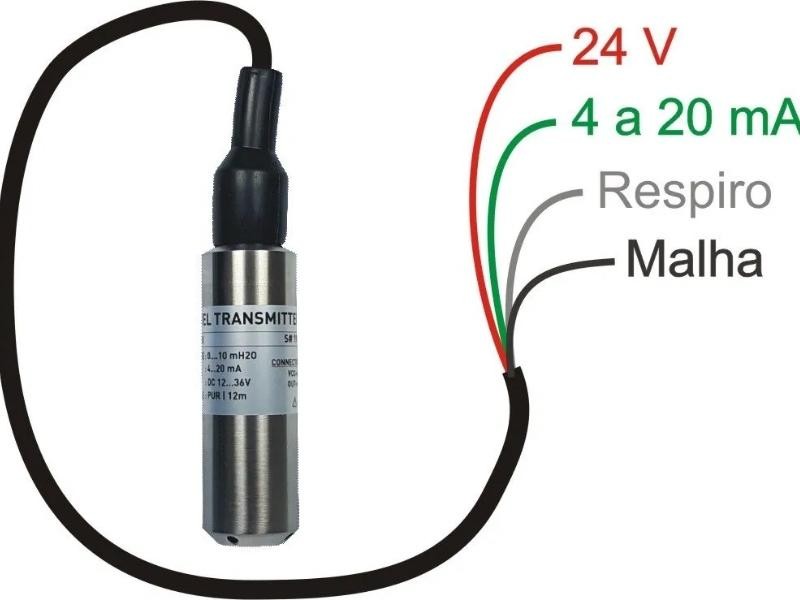

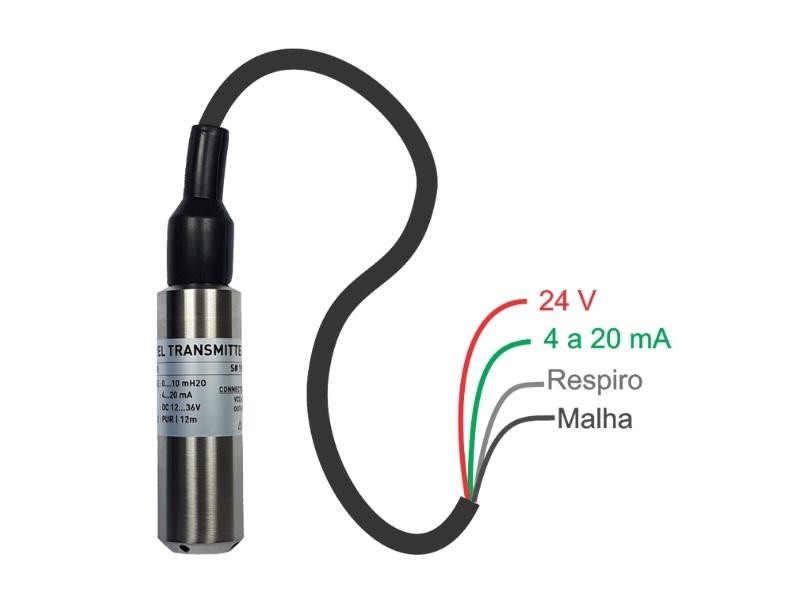

Instalação do transmissor de nível hidrostático

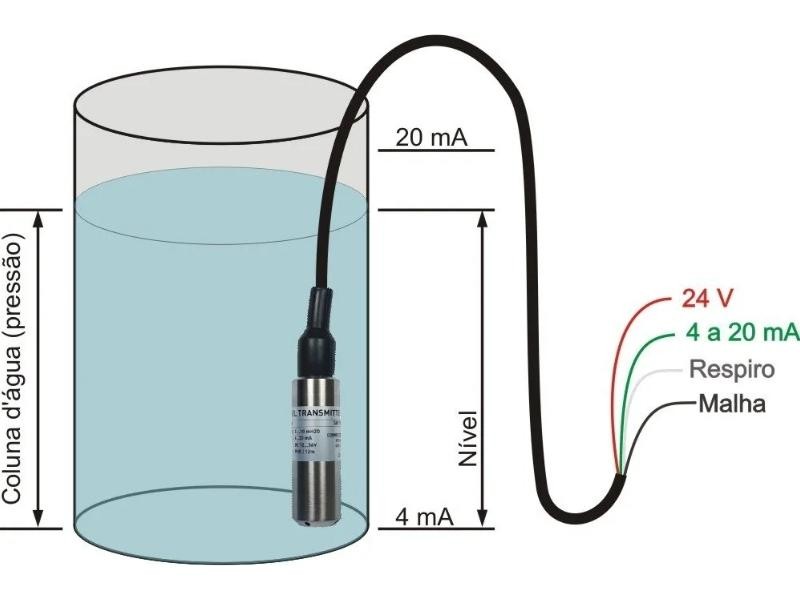

A simplicidade de uso do transmissor de nível hidrostático faz dele uma escolha de ótimo custo benefício. O mesmo pode ser suspenso pelo próprio cabo, de forma que o nível mínimo será definido pela profundidade ajustada no cabo. O CLP ou controlador que recebe o sinal do transmissor de nível hidrostático deve ser parametrizado para refletir a medição de acordo com os níveis máximos e mínimos do reservatório.

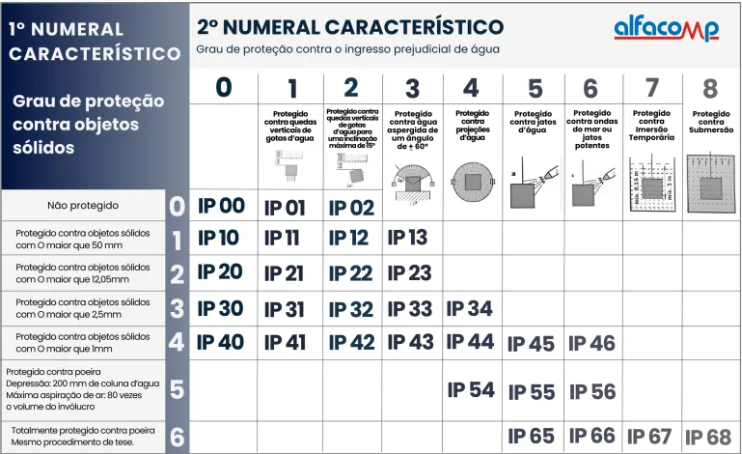

Especificações Técnicas do Transmissor de Nível Hidrostático

Pressão Gauge

Pressão Absoluta

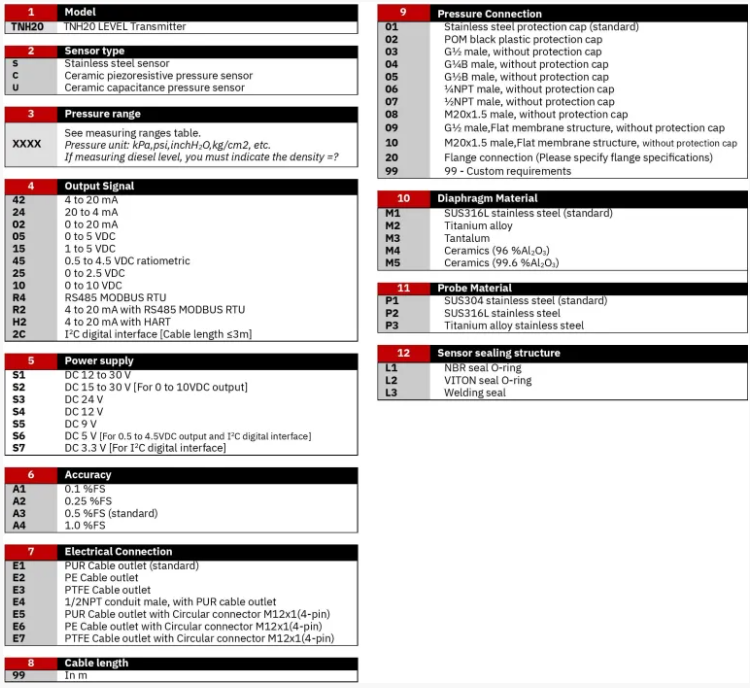

Formação do código do transmissor de nível hidrostático

TNH20-2-3-4-5-6-7-8-9-10-11-12

Exemplo: TNH20-S-0003-42-S3-A3-E1-10-01-M1-P1-L1

Princípio de funcionamento do transmissor de nível hidrostático

Hidrostática é a ciência dos fluidos estáticos, que não estão em movimento. O medidor hidrostático de nível é um tipo de sensor submerso, utilizado na medição de nível de líquidos pela medição da pressão no fundo do reservatório.

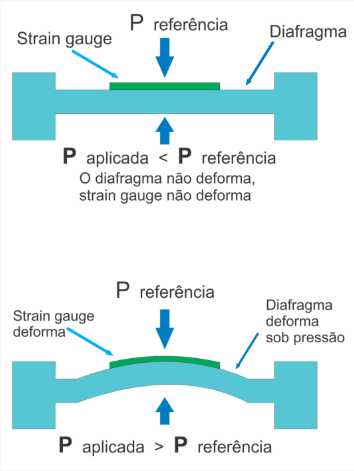

O medidor de nível hidrostático é dotado de um diafragma de medição de pressão que pode ser do tipo strain gauge. Um lado do diafragma está em contato com o líquido e o outro lado está em contato com a pressão atmosférica através de um tubo de ventilação (respiro) que nada mais é que um conduto do tipo mangueira de diâmetro pequeno que faz parte do cabo que conduz a alimentação e o sinal analógico.

Assim, o medidor hidrostático mede a pressão da coluna do líquido que está acima do mesmo. Essa pressão é causada pelo peso do líquido sobre o sensor e é utilizada para calcular o nível deste líquido.
