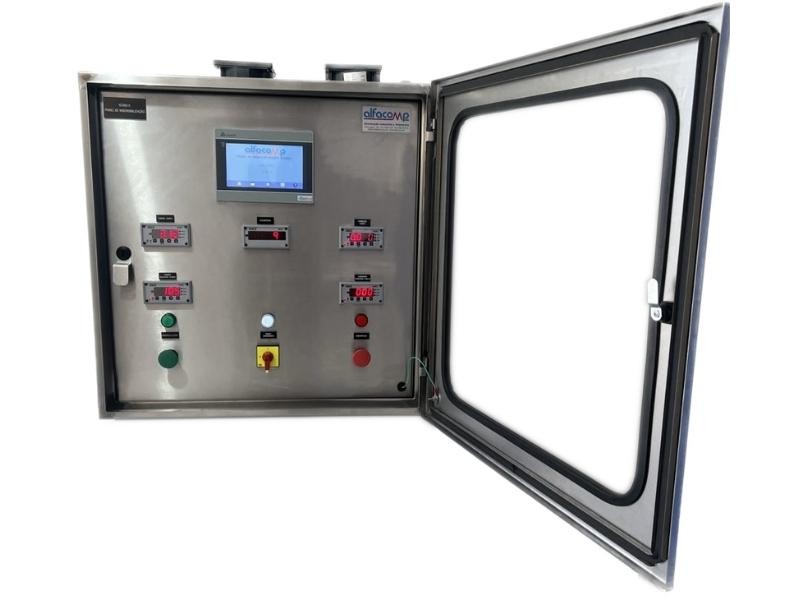

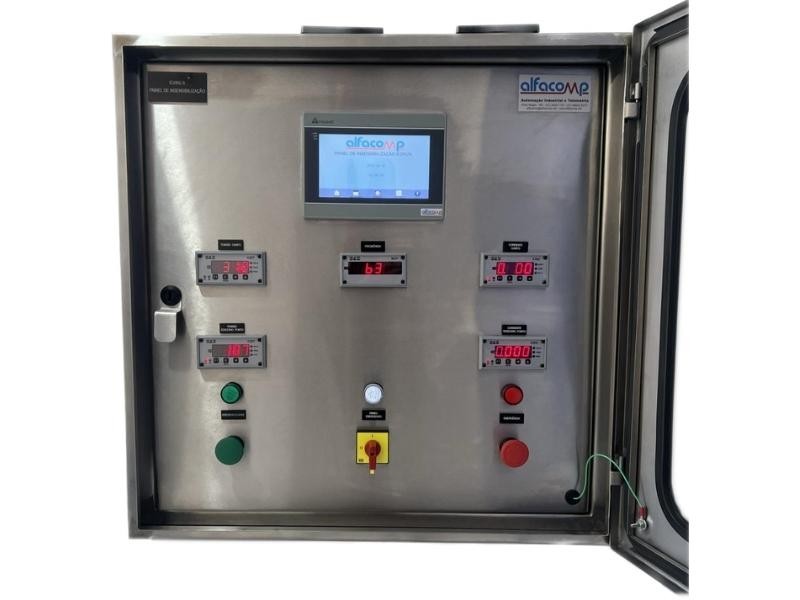

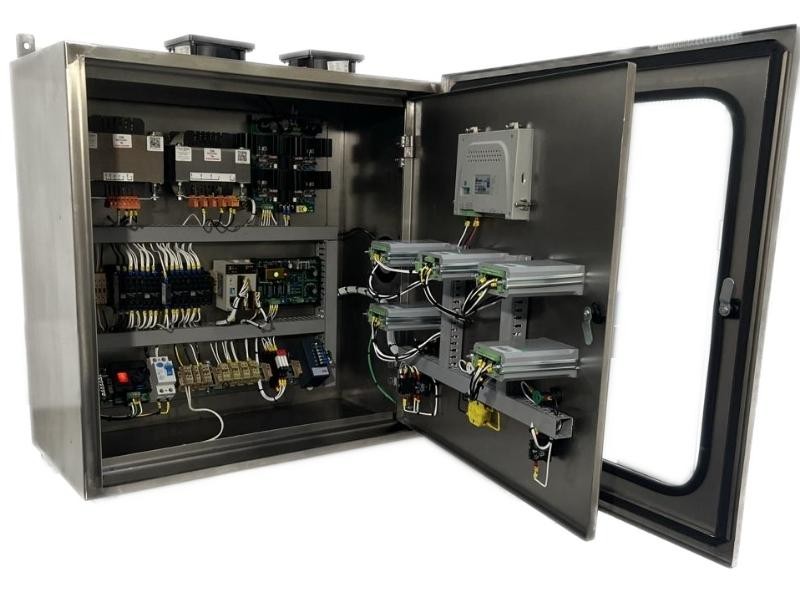

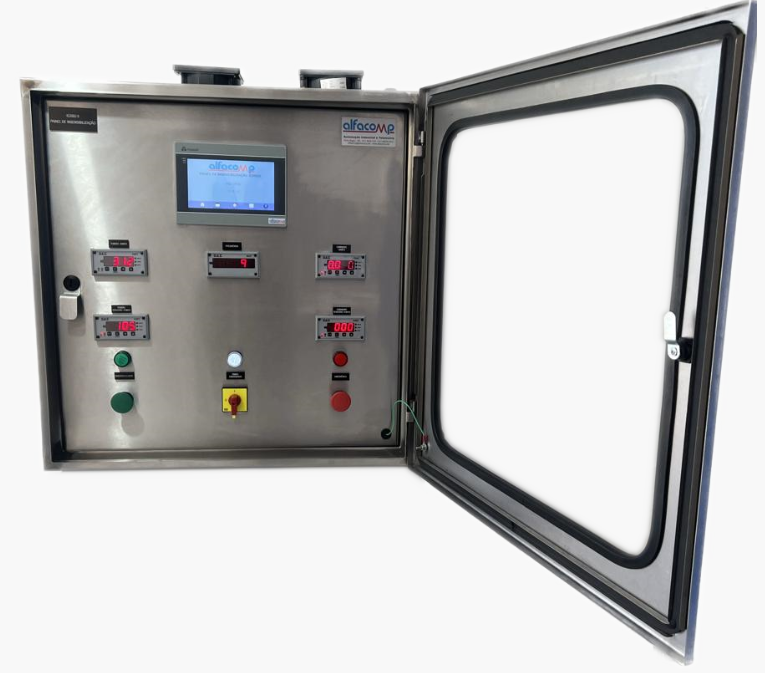

O Insensibilizador Eletrônico de Suínos IE2002-S de 3 eletrodos produz uma insensibilização ideal quando corretamente aplicado. Os animais praticamente não se movimentam após a insensibilização, facilitando a operação de sangria e colocação da maneia. O rompimento de vasos sanguíneos periféricos fica extremamente reduzido.
O insensibilizador IE2002-S foi desenvolvido para atender às exigências de abate da Portaria MAPA nº 365, do RIISPOA e da IN 79. Todos os dados de tensão, corrente, frequência e demais parâmetros de cada insensibilização são registrados no Logger do equipamento para fins de rastreabilidade da produção.
| Item | Especificações |
|---|---|
| CLP | Haiwell AC12M0P |
| Expansão CLP | A04AI |
| IHM | C7S – Touch Screen 7" |
| Módulo de controle | Alfacomp 2022 |
| Módulo de potência | Alfacomp 9801 |
| Alimentação | 220 VCA |
| Transformadores | TIM 311/300-450-750 2500 VA 300 Hz para saída do módulo de potência TIM 220/75-90-105-120 1010 VA 60 Hz para 3º ponto |
| Eletrificação pelo garfo | Alta frequência, com tensão selecionável no transformador: 300, 450 ou 750 V |
| Eletrificação pelo 3º ponto | Frequência de 60 Hz, com tensão selecionável no transformador |
| Acionamento | Botão LIGA no painel e bornes para conexão de botão remoto Botão EMERGÊNCIA no painel e bornes para conexão de botão remoto |
| Segurança e proteção elétrica | Entrada geral protegida com DR 25 A / 30 mA Alimentação do CLP e IHM protegida com DPS Alfacomp SW3300 |
| Medição de tensão | Voltímetro digital independente para garfo e 3º ponto |
| Medição de corrente | Amperímetro digital independente para garfo e 3º ponto |
| Dimensões | Altura 60 x Largura 60 x Profundidade 25 cm |
| Grau de proteção | IP54 (consulte outras opções) |

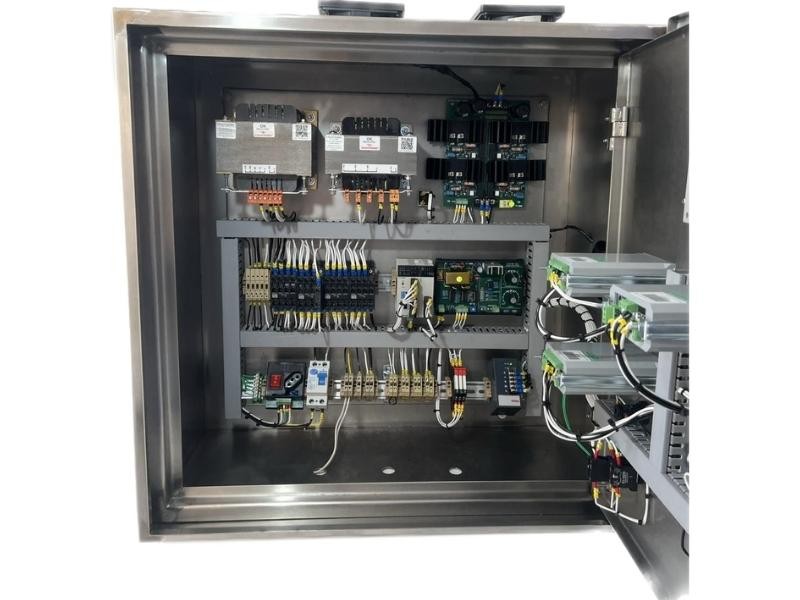

O Insensibilizador de suínos é um equipamento eletrônico que gera tensões e correntes em alta frequência e onda quadrada, utilizado para efetuar a insensibilização de suínos no momento do abate.
A utilização da alta frequência com controle da potência aplicada, em lugar de utilizar tensão senoidal a 60 Hz, demonstrou diminuição das ocorrências de hematomas, salpicamentos e quebras de ossos, levando a uma melhora na qualidade da carne.
O Insensibilizador retifica a tensão de alimentação (220 VCA), gerando uma tensão DC de 311 volts. Esta tensão é utilizada por um circuito de chaveamento em ponte que alimenta um transformador isolador com uma onda quadrada de 311 volts pico a pico e com frequência e largura de pulsos ajustáveis. A saída do transformador constitui a tensão de insensibilização.
O insensibilizador IE2002 utiliza os módulos Alfacomp 2022 e 9801, consagrados pelo mercado como a eletrônica mais utilizada na insensibilização de suínos. Um CLP e uma IHM controlam o sequenciamento do funcionamento do equipamento.

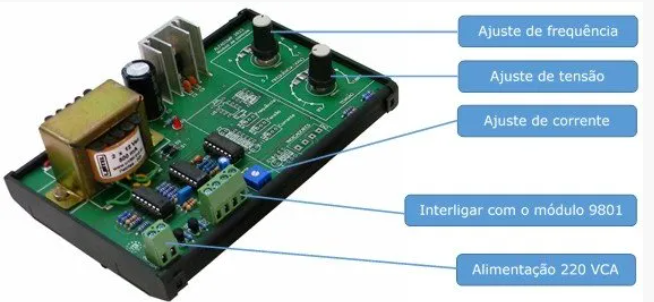

Este módulo gera os sinais de chaveamento para o módulo de potência. Além disso, monitora a corrente fornecida pelo módulo de potência, diminuindo a largura dos pulsos de chaveamento, de maneira a limitar a energia fornecida.
| Ajuste | Descrição |
|---|---|
| Ajuste de Frequência | Permite ajustar a frequência do sinal de saída dentro da faixa de 500 a 1000 Hz. |
| Ajuste de Tensão | Permite ajustar a largura dos pulsos da onda quadrada de 0 a 100% de largura. 0% corresponde a uma tensão RMS igual a zero e 100% corresponde a uma tensão RMS de aproximadamente 280 V na saída do módulo de potência. |
| Ajuste de Corrente | Permite ajustar entre 0,5 A e 6 A a corrente de saída do módulo de potência na qual começa a ser limitada a largura dos pulsos da onda quadrada entregue pelo módulo. Ex.: digamos que o trimpot de ajuste de corrente esteja no meio. Isto corresponde a aproximadamente 3 A. Para cargas até 3 A, a largura dos pulsos da onda quadrada que sai do módulo de potência será aquela ajustada pelo potenciômetro de ajuste de tensão. Para cargas acima de 3 A, a largura do pulso é diminuída bastante, ocasionando a proteção por limitação de potência entregue. Ou seja, a amplitude da onda continua sendo de 311 Vpp, mas a largura cai, diminuindo a tensão RMS e consequentemente a potência entregue. |

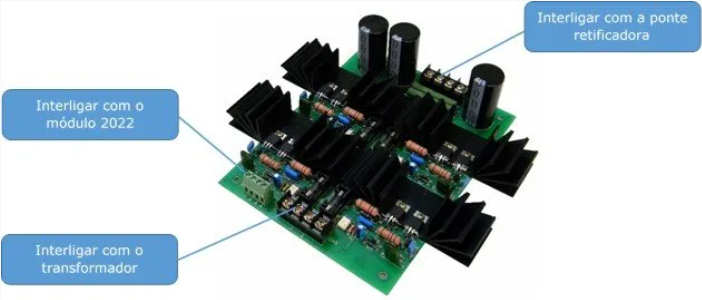

Este módulo consiste em um inversor em ponte utilizando transistores FET. O módulo incorpora ainda os capacitores de filtragem da tensão retificada pela ponte retificadora SKB25/4. Este módulo transforma a tensão DC de 331 V em uma tensão alternada de formato quadrado e frequência e largura de pulsos comandados pelo módulo 2022.

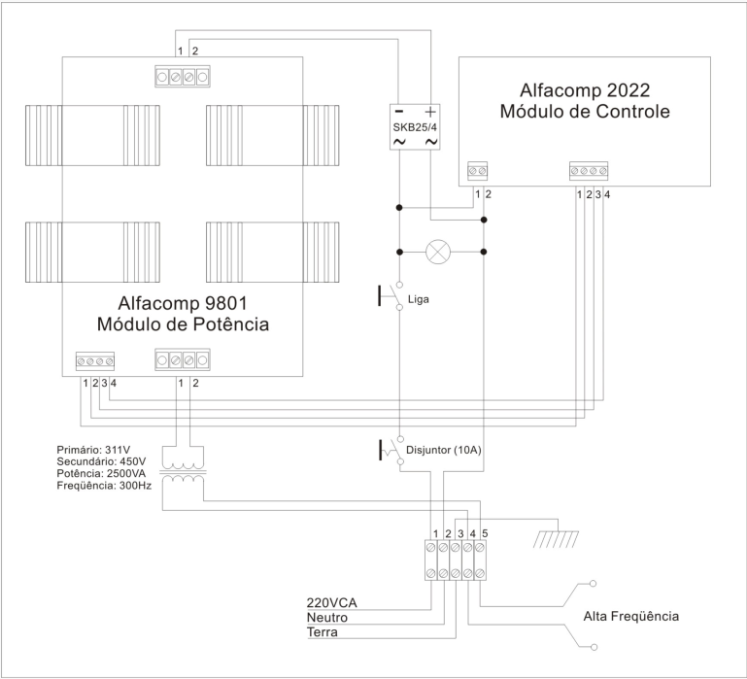

A figura a seguir apresenta um esquemático básico para a montagem de um insensibilizador de suínos utilizando os módulos 2022 e 9801.

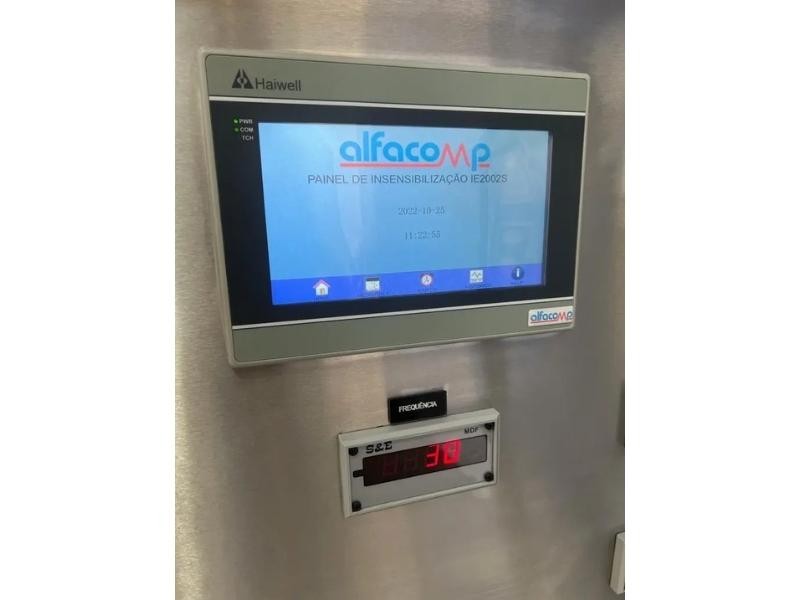

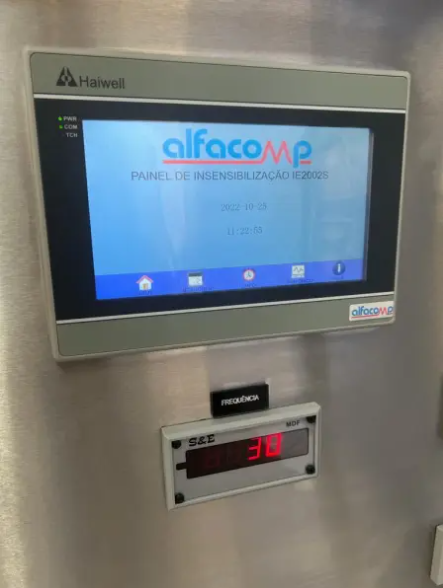

Na tela inicial temos as informações de data e hora. Abaixo temos o menu de interação, que possibilita que o usuário navegue entre as telas do sistema.

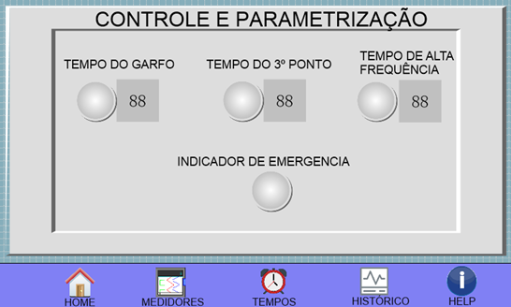

Para ajustar os tempos de eletrificação no garfo e 3º ponto, siga o passo a passo abaixo.

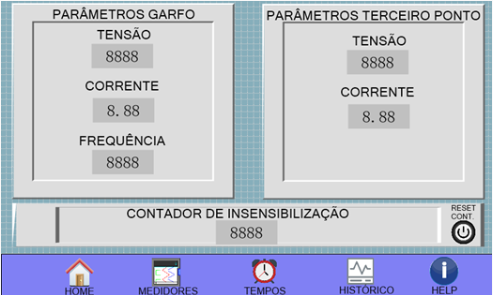

Nessa tela é possível visualizar as grandezas elétricas setadas no painel. Abaixo temo um contador que contabiliza quantas vezes foi feito o acionamento do garfo, tendo assim o valor de suínos abatidos. Para resetar o contador, pressione o botão de reset ao lado do display do contador.

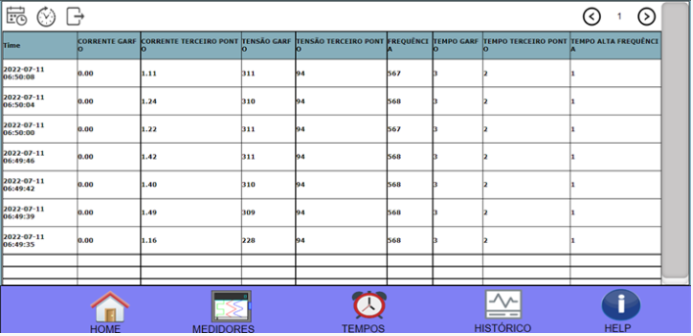

Ao selecionar a tela de históricos você terá acesso ao registro de todas as variáveis utilizadas para cada insensibilização. Toda vez que o garfo é acionado, você tem o registro de corrente do garfo, corrente no terceiro ponto, tensão do garfo, tensão do terceiro ponto, frequência, tempos selecionados, data e hora.
Para extrair os arquivos, clique na tela no local indicado conforme a foto abaixo.
Após clicar no símbolo de extração, deve aparecer a mensagem "Successfull" na tela. Isso quer dizer que os dados foram salvos corretamente no SD-CARD.
É indicado desenergizar o painel para remover o SD-CARD, evitando o corrompimento dos dados. Após a execução dos processos anteriores, insira o SD-CARD no PC e abra o arquivo. Inicialmente o arquivo estará salvo no formato CSV.
Saiba mais baixando o manual do produto:
