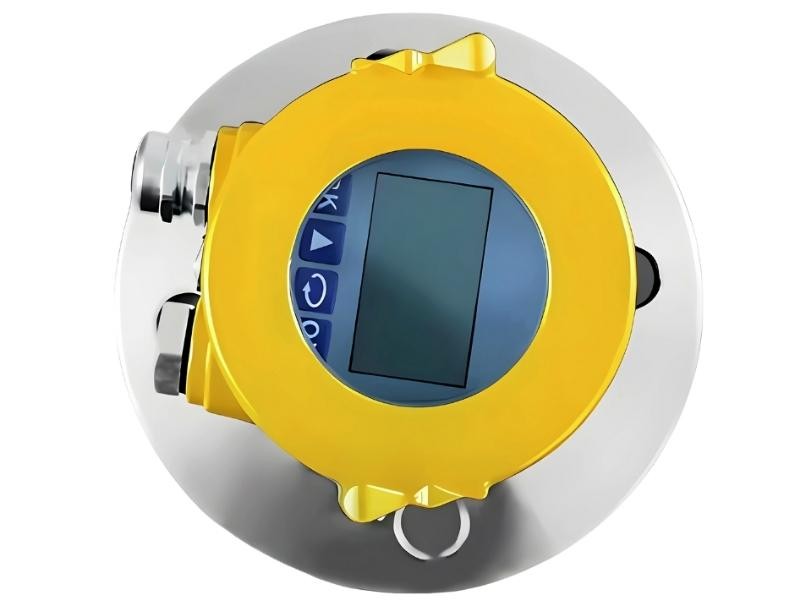

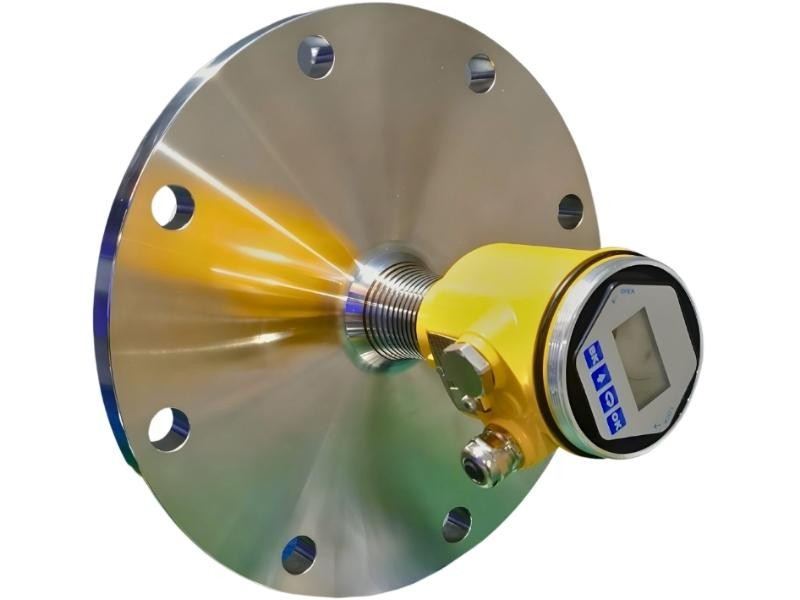

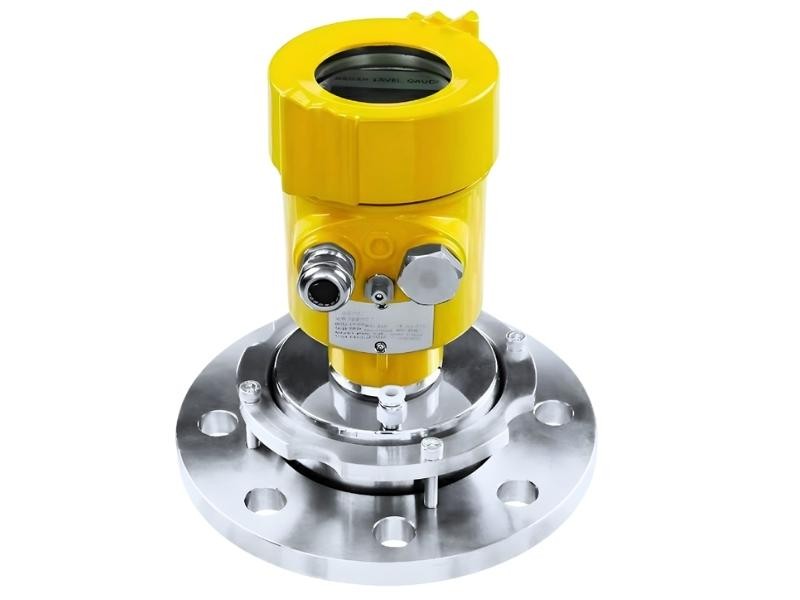

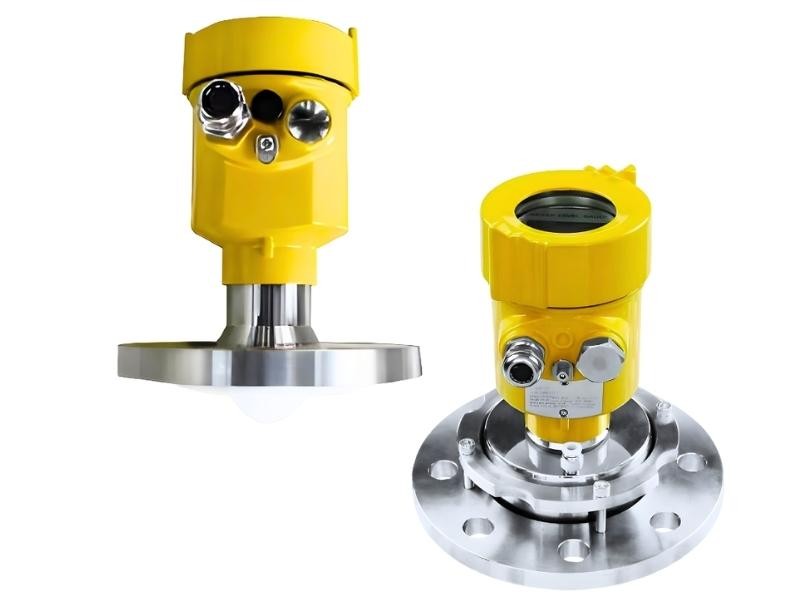

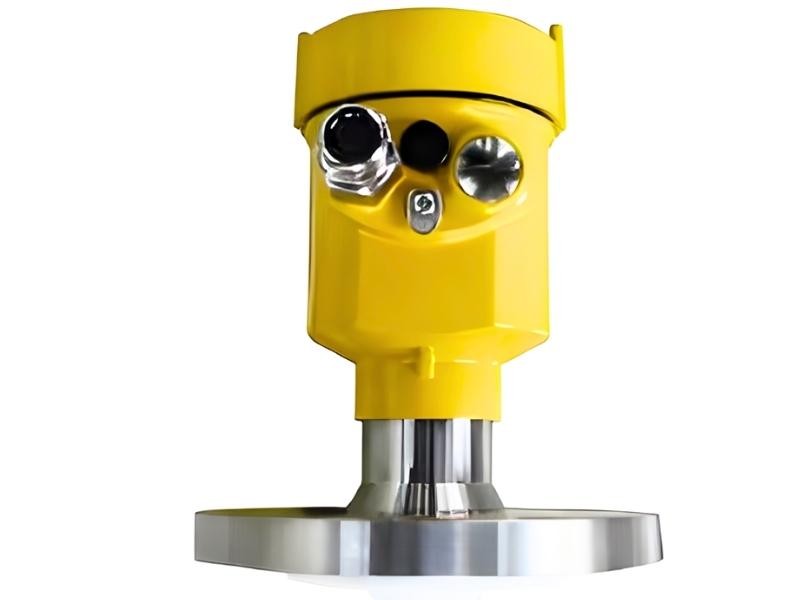

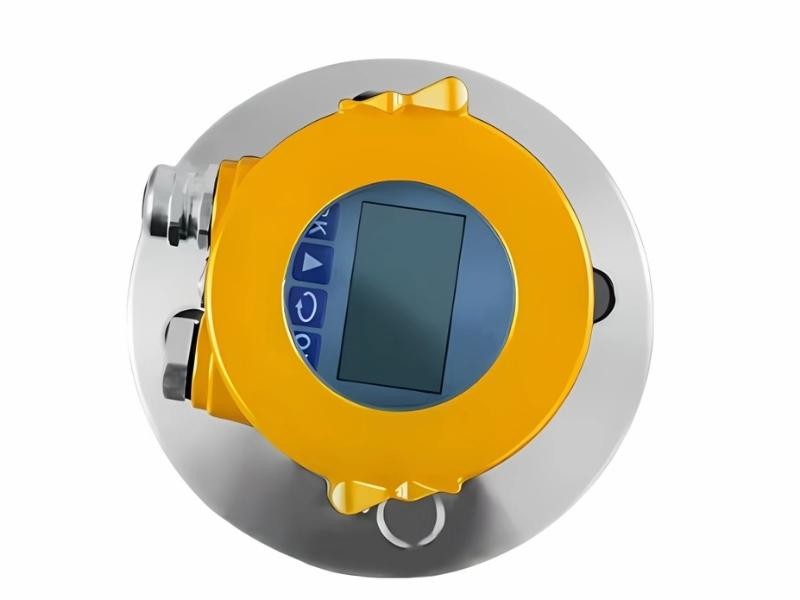

Transmissor de nível radar – FMW-80G

O Transmissor de nível por radar 80G é projetado para medir o nível de líquidos, polpas e sólidos a granel em tanques, caixas e silos com baixo custo. Até 70m.

Operando em 6,8 GHz ou 26 GHz, os transmissores de nível por radar da série RLT fornecem medição contínua de nível sem contato com alta precisão.

A antena do instrumento de nível por radar transmite um pulso de micro-ondas muito estreito que se propaga à velocidade da luz no espaço.

Aplicações:

Medição de nível de líquidos e sólidos

Princípio de funcionamento:

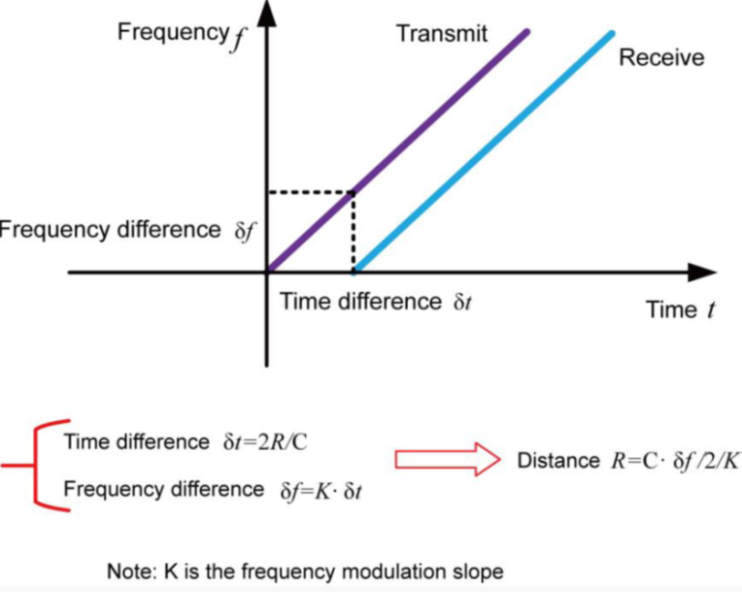

O princípio geral do medidor de nível de radar de onda contínua FM é que o radar emite ondas eletromagnéticas na parte superior do tanque, e as ondas eletromagnéticas são recebidas pelo radar após serem refletidas pelo meio. A diferença de frequência δf entre o sinal recebido e o sinal transmitido é proporcional à distância R da superfície do meio: R=C (velocidade)*δf (diferença de frequência)/2/K (inclinação da modulação de frequência). Como a velocidade da luz C e a inclinação da modulação de frequência K são conhecidas, a diferença de frequência δf pode ser estimada para se obter a distância R da posição de instalação do radar até a superfície do material e, em seguida, por meio da altura total conhecida do tanque, subtrair a distância espacial do radar até a superfície do material (denominada altura vazia) para obter a altura do nível do material.



Características：

1. Radar de ondas milimétricas, com uma precisão de medição de até ± 1 mm e uma área cega mínima de 0,1 m.

2. O tamanho menor da antena satisfaz a medição de mais condições de trabalho.

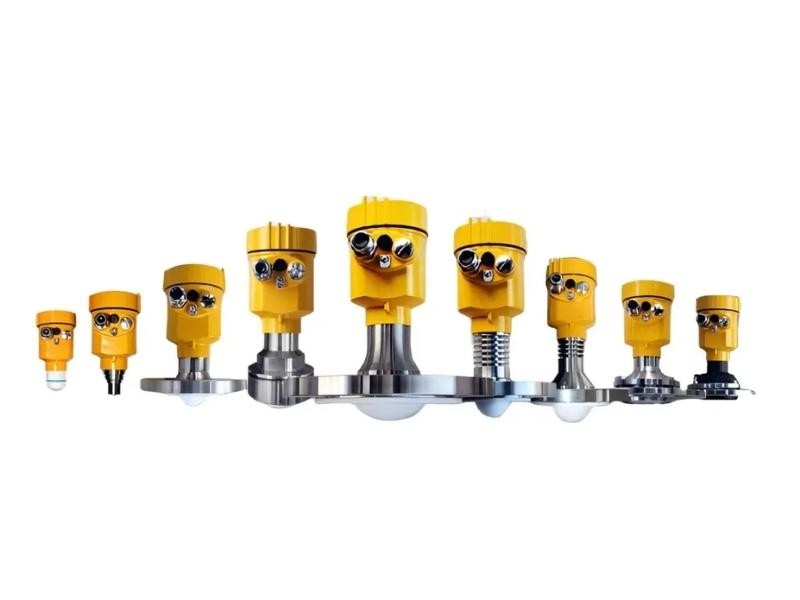

3. Uma variedade de antenas de lente, ângulo de lançamento menor, energia mais concentrada, sinal de eco mais forte, sob as mesmas condições industriais e de mineração, em comparação com os outros produtos de radar.

Outros produtos de radar têm maior confiabilidade.

4. Com maior capacidade de penetração, ele pode ser usado normalmente mesmo se houver aderência e condensação.

5. A faixa de sinal dinâmico é maior, e a medição do meio de baixa constante dielétrica é mais estável.

6. Diversos modos de medição, o tempo de reação do radar no modo de medição rápida é inferior a 1S.

Baixe a folha de dados produto
