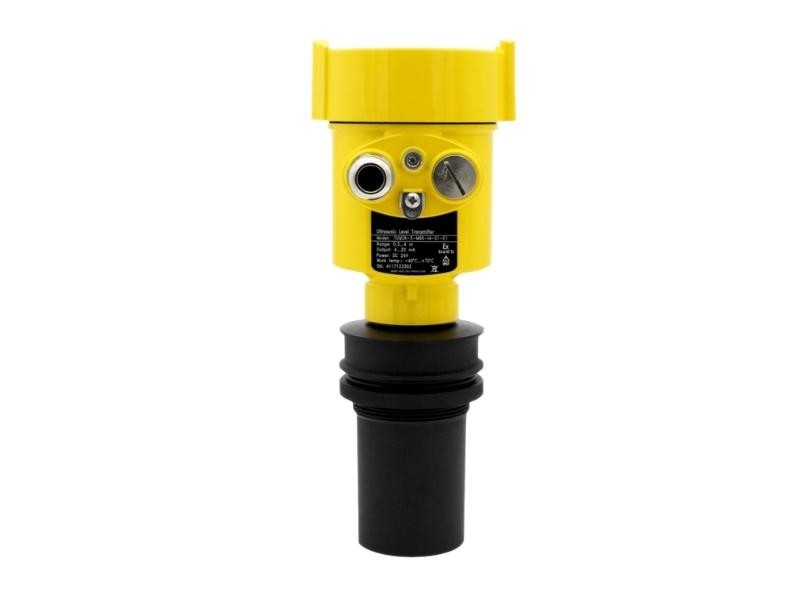

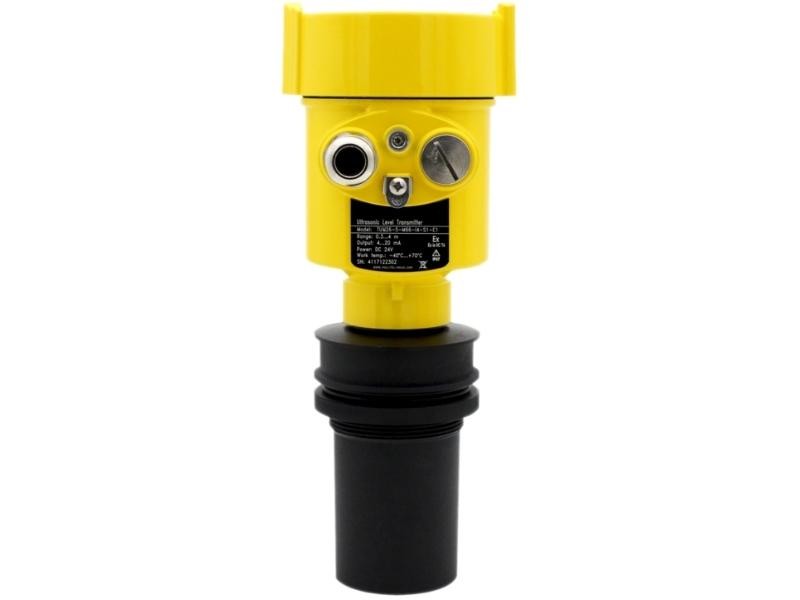

Transmissor ultrassônico de nível - TUN26

TUN26 — Transmissor ultrassônico de nível sem contato para líquidos e sólidos, com saída 4-20 mA / HART, compensação de temperatura e faixas de medição de até 15 metros.

O TUN26 é um transmissor ultrassônico de nível que permite a medição de líquidos e sólidos sem contato, com o melhor custo-benefício do mercado. Disponível em três faixas de medição — 5 m, 10 m e 15 m — e com opções de materiais ABS, PVDF e PTFE, atende desde aplicações industriais gerais até ambientes com produtos corrosivos e temperaturas elevadas.

O transmissor é instalado no topo do reservatório, acima do nível máximo do líquido. Pulsos ultrassônicos são emitidos na direção da superfície e a distância é calculada pelo tempo de retorno do eco — o mesmo princípio utilizado pelo radar e por morcegos para guiar o voo.

O ultrassom aplicado à medição de nível opera tipicamente entre 40 e 200 kHz — frequências superiores aos 20 kHz audíveis pelo ouvido humano. Com compensação interna de temperatura e setup rápido, o TUN26 garante medições precisas mesmo com variações de temperatura ambiente, sem necessidade de contato com o produto medido.

• Medição de nível sem contato — líquidos e sólidos
• Ângulo de feixe sonoro de 5°
• Compensação interna de temperatura
• Setup rápido para facilidade de instalação
• Saída 4 a 20 mA / HART
• Faixas de medição: 0,4 a 5 m / 0,4 a 10 m / 0,5 a 15 m
• Conexão de campo por rosca e flange

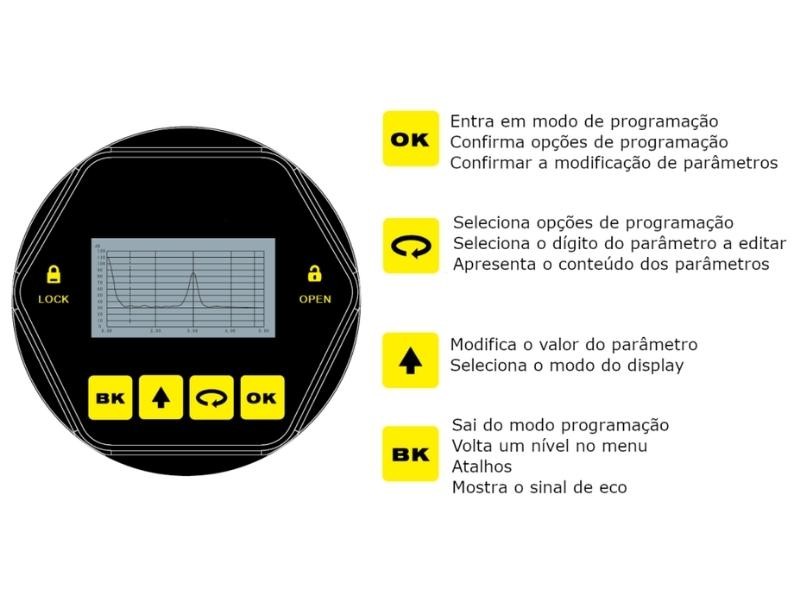

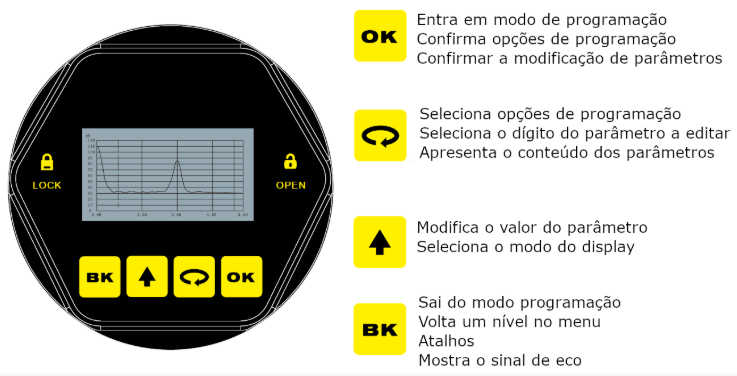

• Display integrado
• Material do corpo: ABS, PVDF ou PTFE

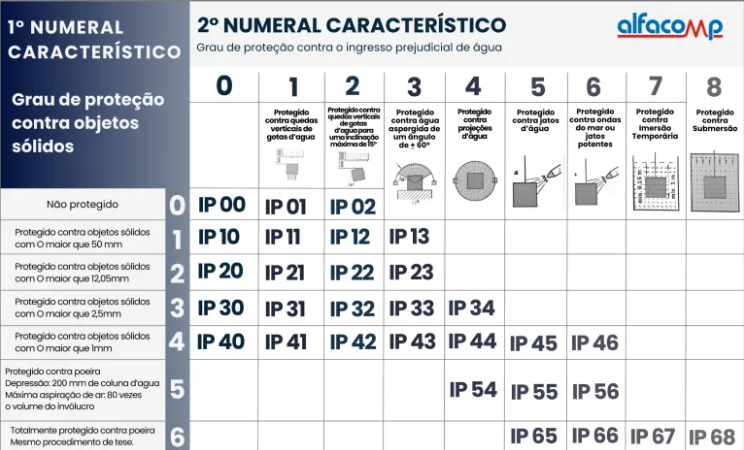

• Proteção IP65 (opcional IP67)
• Faixa de temperatura: –40 °C a +70 °C
• Ideal para materiais corrosivos e alta temperatura

O TUN26 está disponível em três modelos com faixas de medição distintas. Todas as versões operam com alimentação 24 VCC ou 220 VCA, display integrado e proteção IP65 (opcional IP67).

O TUN26 é configurado conforme as necessidades da aplicação. Exemplo de código: TUN26-5-P-A-B-A-M1-M-A. Cada posição do código define uma característica específica do equipamento:

• Tipo: 5 (0,4–5 m) | 10 (0,4–10 m) | 15 (0,5–15 m)
• Padrão: P – Standard | I – Ex ia IIC T6 | D – Ex d IIC T4
• Material / Temperatura: A – ABS (–40 a 70 °C) | B – PVDF (–30 a 70 °C) | C – PTFE (–30 a 70 °C)
• Saída / Alimentação: B – 4–20 mA / 2 fios / 24 VCC | C – 4–20 mA / HART / 2 fios | D – 4–20 mA / 4 fios / 220 VCA | R – 4–20 mA / 4 fios / 24 VCC
• Encapsulamento: A – Alumínio IP67 | D – Alumínio 2 câmeras IP67 | G – Aço inox IP67
• Conexão: M1 – M66x2 | M2 – M95x2 | FL – Flange | DJ – Abraçadeiras
• Cabo de entrada: M – M20x1,5 | N – ½ NPT
• Display: A – Sim

Em processos industriais que exigem medição de nível confiável sem interferência no produto, o TUN26 entrega precisão, flexibilidade de configuração e robustez em um equipamento de fácil instalação. Com três faixas de medição, múltiplas opções de material e saída 4–20 mA / HART, atende desde reservatórios simples até aplicações com exigências técnicas avançadas.

Com setup rápido, compensação automática de temperatura, proteção IP65/IP67 e ampla faixa de operação de –40 °C a +70 °C, o TUN26 é a escolha prática e econômica para medição de nível sem contato na indústria.
