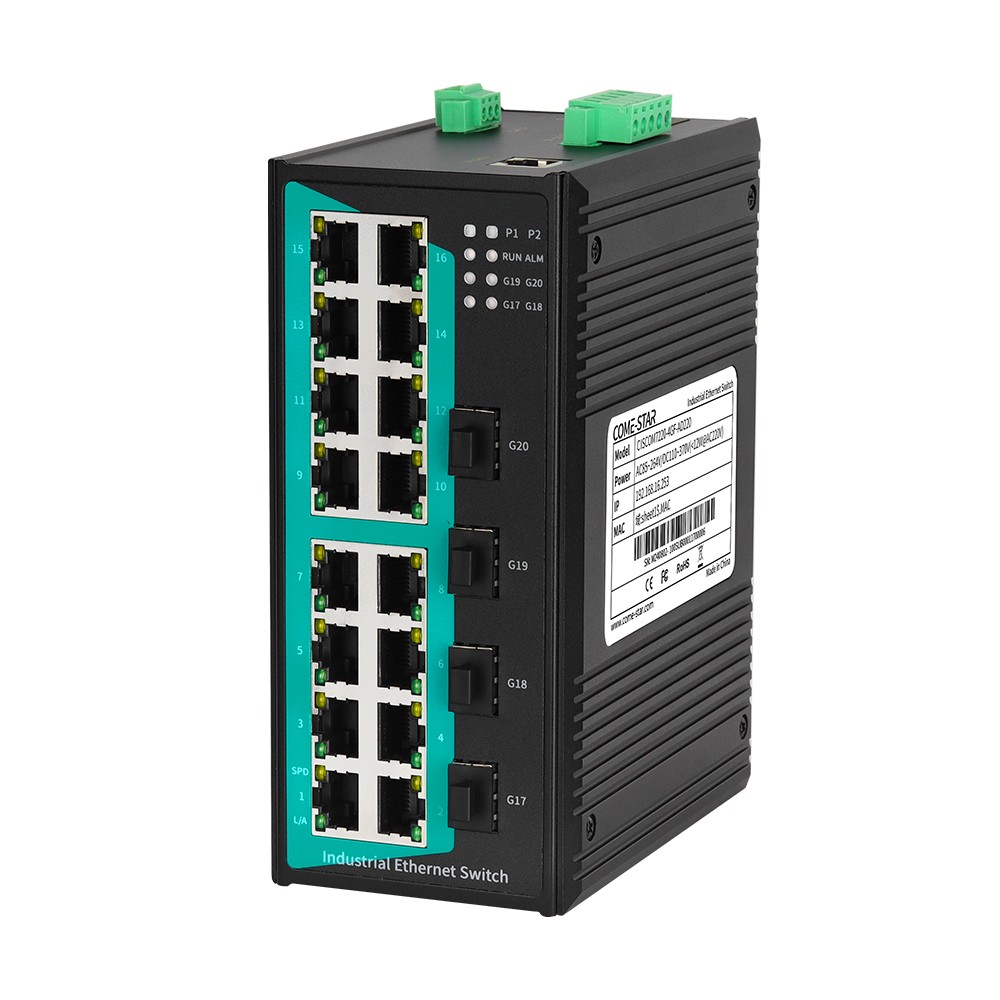

CISCOM7220-4GF Series – Switch Ethernet industrial gerenciável Gigabit com 4 portas SFP e configurações flexíveis de portas RJ45 e fibra para trilho DIN

CISCOM7220-4GF Series – Switch Ethernet industrial gerenciável Gigabit com 4 portas SFP e configurações flexíveis de portas RJ45 e fibra para trilho DIN

CISCOM7220-4GF Series

Switch Ethernet industrial gerenciável Gigabit com 20 portas, 4 portas SFP e múltiplas combinações de portas RJ45 e fibra para trilho DIN

Visão geral

A série CISCOM7220-4GF é composta por switches Ethernet industriais Gigabit Layer 2 gerenciáveis, desenvolvidos para atender aplicações que exigem alta confiabilidade, flexibilidade de portas e operação contínua em ambientes industriais severos.

A série possui 4 portas SFP Gigabit (1000Base-X) e combinações flexíveis de:

16 / 12 / 8 portas Ethernet 10/100Base-T(X)

0 / 4 / 8 portas de fibra óptica 100Base-FX

Essa flexibilidade permite adaptar o equipamento a diferentes arquiteturas de rede, incluindo comunicação em cobre e fibra óptica.

Baseado em arquitetura Store-and-Forward, o switch oferece processamento eficiente de banda, detectando e filtrando erros de transmissão, reduzindo perdas de pacotes e garantindo comunicação estável, confiável e eficiente

Construído com componentes de grau industrial e carcaça metálica em liga de alumínio de alta resistência, o equipamento possui montagem em trilho DIN 35 mm, dissipação térmica sem ventilador e proteção IP40.

Opera na faixa de temperatura de -40°C a +75°C, garantindo desempenho confiável em ambientes com interferência eletromagnética, vibração e condições industriais severas.

A série suporta gerenciamento via interface WEB e uma ampla gama de protocolos industriais, incluindo MW-Ring, ERPS, STP/RSTP, MRP, VLAN, SVL, LACP, LLDP, SNMP v1/v2c/v3, RMON, QoS, autenticação 802.1X, TACACS+, IGMP Snooping, GMRP, ACL e controle de acesso via WEB/TELNET/SSH.

Além disso, conta com recursos avançados como espelhamento de portas, associação estática de MAC, diagnóstico de rede, detecção de loop, monitoramento DDM de módulos ópticos, logs por e-mail, SNTP, logs de sistema e atualização online de firmware.

Principais características

4 portas SFP Gigabit (1000Base-X)

Até 16 portas Ethernet 10/100Base-T(X)

Até 8 portas fibra óptica 100Base-FX

Switch industrial Layer 2 gerenciável

Comunicação Gigabit / Fast Ethernet

Full / half duplex

Auto MDI / MDI-X

Suporte a redundância MW-Ring, ERPS, STP/RSTP e MRP

Tempo de recuperação < 20 ms (MW-Ring)

Suporte a VLAN (IEEE 802.1Q)

Suporte a agregação de link (LACP)

Suporte a QoS (priorização de tráfego)

Suporte a IGMP Snooping e GMRP

Suporte a ACL (controle de acesso)

Suporte a autenticação 802.1X

Suporte a TACACS+

Suporte a LLDP para descoberta de topologia

Monitoramento DDM de módulos ópticos

Espelhamento de portas

Diagnóstico de rede

Detecção de loop de rede

Alarmes por relé

Registro de logs e monitoramento remoto

Montagem em trilho DIN

Dissipação térmica sem ventilador

Carcaça metálica IP40

Operação em temperatura industrial

Recursos de rede

Switching

Configuração de portas

Controle de taxa (rate limit)

Supressão de tempestade

Detecção de tempestade de rede

Agregação de portas

LACP

Estatísticas de portas

VLAN 802.1Q (Access, Trunk e Hybrid)

Isolamento de portas

Controle e aprendizado de MAC

Associação estática de MAC

Redundância

MW-Ring

ERPS

STP / RSTP

MRP

Multicast

IGMP Snooping

GMRP

Filtragem de multicast desconhecido

Associação estática de MAC multicast

Segurança

Controle de acesso via WEB, TELNET e SSH

ACL

Autenticação 802.1X (local e RADIUS)

TACACS+

Detecção de loop

Alarmes de rede

Logs por e-mail

Gerenciamento

QoS (priorização por 802.1P, DSCP e porta)

SNMP v1/v2c/v3

SNMP TRAP

RMON

LLDP

Espelhamento de portas

Ping

Diagnóstico de link

Monitoramento DDM

Gerenciamento de usuários

Logs do sistema

SNTP (sincronização de horário)

Reinicialização remota

Reset de fábrica

Atualização de firmware

Upload/download de configuração

Gerenciamento centralizado

Portas e variações

A série permite diferentes configurações:

4 × portas SFP Gigabit

16 / 12 / 8 × portas RJ45 10/100

0 / 4 / 8 × portas fibra 100Base-FX

Permite adaptação conforme:

redes com maior uso de fibra

redes híbridas (fibra + cobre)

topologias distribuídas

Interfaces adicionais

1 saída de alarme por relé

1 porta console RS232 (RJ45)

LEDs de status (alimentação, operação, alarme e interfaces)

Alimentação

Entrada DC 9 ~ 60 V redundante

Proteção contra inversão de polaridade

Opção AC 85 ~ 264 V / DC 110 ~ 370 V

Consumo até 16 W (dependendo da versão)

Conexão por borne industrial

Construção industrial

Carcaça metálica em liga de alumínio

Proteção IP40

Dissipação térmica sem ventilador

Montagem em trilho DIN 35 mm

Normas EMC

IEC 61000-4-2 (ESD): nível 4

IEC 61000-4-5 (Surge): nível 4

Proteção contra surtos até 6 kV

IEC 61000-4-4 (EFT): nível 4

Ambiente de operação

Temperatura: -40°C a +75°C

Armazenamento: -40°C a +85°C

Umidade: 5% a 95% sem condensação

Aplicações

Indicado para:

Automação industrial

Redes industriais distribuídas

SCADA

Telemetria

Energia e utilidades

Saneamento

Transporte inteligente

Cidades inteligentes

Fábricas automatizadas

Indústria 4.0

Infraestrutura crítica

Especificações principais

Característica Descrição

Série CISCOM7220-4GF

Tipo Switch Ethernet industrial gerenciável

Portas 4 SFP + até 16 RJ45 + até 8 fibra

Velocidade Gigabit / Fast Ethernet

Backplane 12.8 Gbps

MAC 8K

Buffer 4.1 Mbit

Gerenciamento Web, SNMP

Redundância MW-Ring, ERPS, STP/RSTP, MRP

Alimentação DC / AC

Montagem Trilho DIN

Temperatura -40 ~ +75 °C

Material Alumínio
