Comunique equipamentos seriais em até 60 km com este kit rádio enlace

Comunique equipamentos seriais em até 60 km com este kit rádio enlace

O kit rádio enlace 60 km permite comunicar equipamentos em RS232 e RS485 em até 60 km quando há visada direta entre os pontos. O kit reúne os equipamento e materiais necessários para estabelecer a comunicação serial entre dois pontos. O padrão de comunicação pode ser em RS232 ou RS485. A velocidade serial admitida é de 1.200 a 230.400 bps. O alcance do enlace é de até 60 km com visada. Exemplo de aplicação: comunicação entre CLPs.

Veja abaixo a composição do kit rádio enlace 60 km.

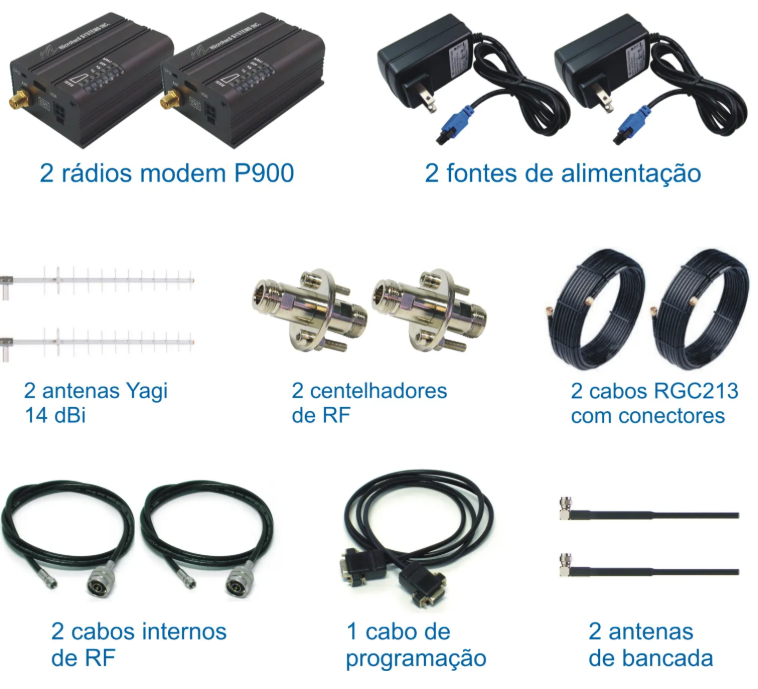

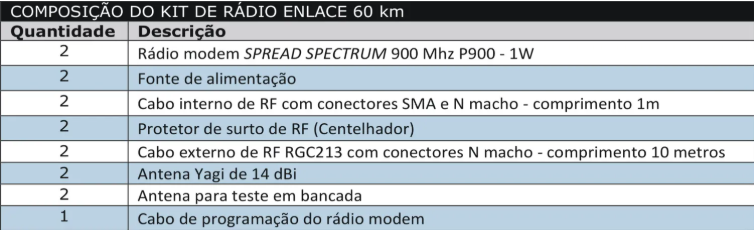

Composição do kit rádio enlace 60 km

Exemplo de aplicação do kit de rádio enlace 60 km

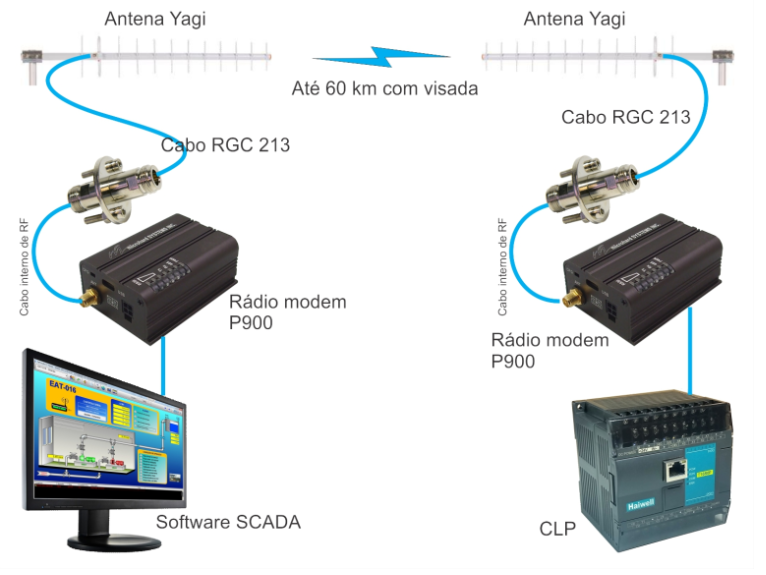

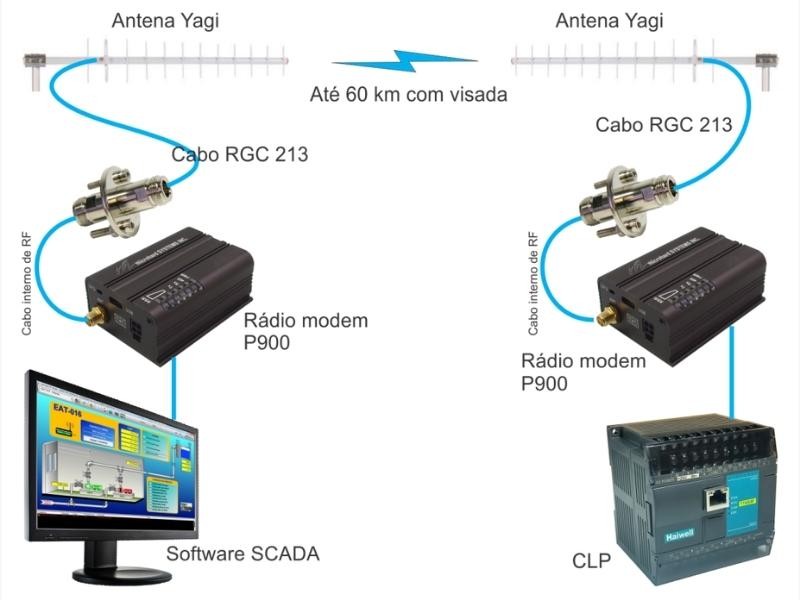

A figura a seguir apresenta um exemplo de aplicação do kit. No exemplo, um computador rodando um software supervisório supervisiona e controle um CLP distante até 60 km com visada direta.

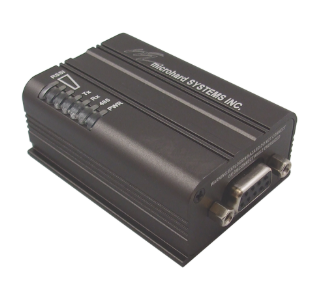

Descrição do rádio modem P900

O rádio modem P900 com tecnologia spread spectrum possui conectores e LEDs que facilitam a instalação e utilização.

O gabinete robusto, a larga faixa de temperatura de operação e o baixo custo tornam o rádio modem P900 a solução ideal para o controle e monitoração de estações remotas de telemetria e para todo o tipo de aplicação industrial onde a comunicação serial é necessária.

O P900 incorpora ainda a capacidade de compor redes Mesh de última geração com a capacidade de restabelecimento automático de rotas de comunicação (Self Healing).

Características do rádio modem P900

Permite até 276 kbps

Baixo custo

Ponto a ponto, Ponto Multiponto e Mesh

Rede Mesh com reencaminhamento automático

Store & Forward – o rádio funciona como repetidora

Configuração em Mesh como mestre, repetidor ou unidade terminal

Temperatura de operação (-55 C a +85 C)

Potência de saída ajustável: 100mW-1W

Dimensões reduzidas

Baixo consumo em modo adormecido

Filtro de quatro estágios proporciona alta rejeição a ruido e interferência

Correção de erro (FEC), 32 bits de CRC, e 128-bit AES

Aplicações do rádio modem P900

Medição de utilities

Telemetria de unidades remotas

Sensoriamento de eletricidade, óleo e gás

Comunicação com painéis digitais de sinalização

Comunicação serial em ambiente industrial

Certificação

O rádio modem P900 possui certificação Anatel.

Especificações técnicas

Faixa de operação: 902-928 MHz

Método de espalhamento: Saltos em frequência

Algoritmos de detecção de erro: Hamming, BCH, Golay, Reed-Solomon

Detecção de erro: CRC 32 bits, ARQ

Encriptação: Opcional (veja –AES option)

Alcance: 60 km

Sensibilidade:

-114 dBm em 57.6 kbps

-112 dBm em 115.2 kbps

-109 dBm em 172.8 kbps

-107 dBm em 230.4 kbps

Potência de saída: 100 mW a 1 W (20 a 30 dBm)

Interface serial: RS232/485 (Selecionável)

Velocidade serial: até 230.4 kbps assíncrono

Velocidade na comunicação RF: 57.6 a 276 kbps

Modos de operação: Mesh, Auto Routing, Store and For-ward, Self Healing, Packet Routing Modes

Interface: RxD1, TxD1, RTS, CTS DCD, DSR, DTR, RxD2, TxD2, RSSI LEDs, Tx/Rx LEDs, Reset, Config, Wake-up, RSmode, 4 entradas/saídas digitais, 1 entrada analógica, 1 saída analógica

Diagnóstico remoto: tensão da bateria, temperatura, RSSI, estatística de pacotes

Alimentação: 9 a 30 VCC

Consumo:

Rx: 45 mA a 98 mA

Tx : 1000 mA ta 1400 mA

Conectores:

Antena: SMA fêmea

Dados: DB-9F

Temperatura de operação: -55 C – +85 C

Peso: 120 g

Dimensões: 46 mm x 66 mm x 25 mm
