Comunique RS232 e RS485 em até 80 km via rádio modem

Comunique RS232 e RS485 em até 80 km via rádio modem

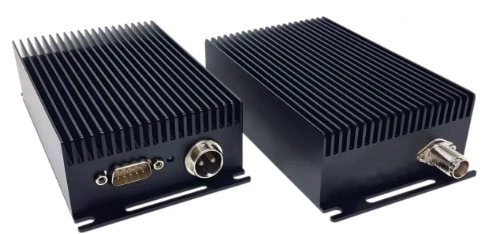

Este rádio modem foi especialmente projetado para sistemas SCADA de telemetria via rádio. Operando nas faixas de 136-147, 220-240 e 410-470 MHz (frequências licenciadas), funciona com até 25 Watts de potência de RF e possui alcance de até 80 km com visada.

A operação é totalmente transparente no canal serial que opera em RS232 e RS485. Podendo comunicar em diversos protocolos e com diversas marcas de CLP, a exemplo do protocolo MODBUS RTU e MODBUS ASCII.

Dimensões: 152 x 82 x 39 mm

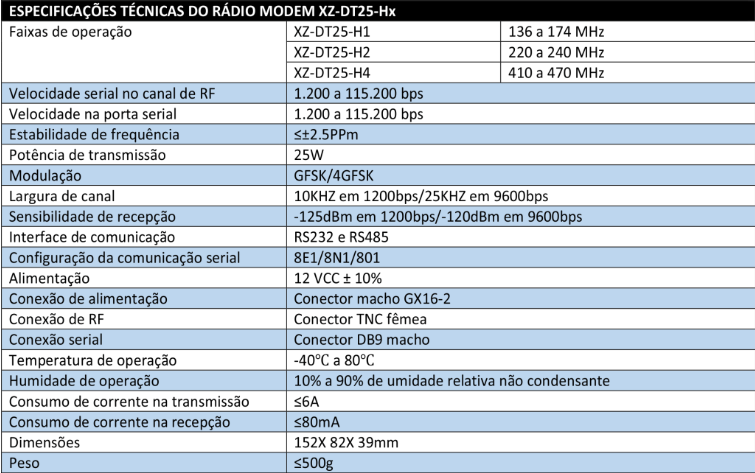

Especificações técnicas do rádio modem XZ-DT25

Aplicações do rádio modem XZ-DT25

Produção de petróleo e gás, monitoramento de dutos, distribuição de gás, monitoramento de rede de aquecimento, poços de água, sistema de monitoramento de tratamento de água e esgoto;

- Programação de energia, automação de distribuição, controle de carga

- Sistema de posicionamento GPS, transmissão de dados móveis;

- Terremoto, meteorologia, proteção ambiental e controle de iluminação urbana;

- Controle de processos ferroviários, de transporte, metalurgia, indústria química e automação industrial;

- Monitoramento e controle do navio (UMV), link de dados de controle de robô;

- Exército, comunicações policiais;

- Controle remoto industrial, telemetria, sistema automatizado de aquisição de dados.

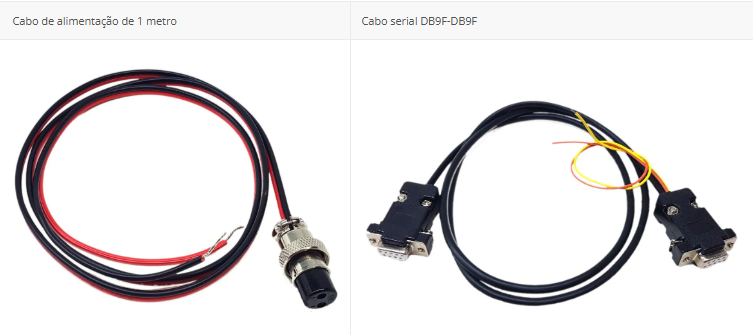

Acessórios que acompanham o rádio modem XZ-DT25

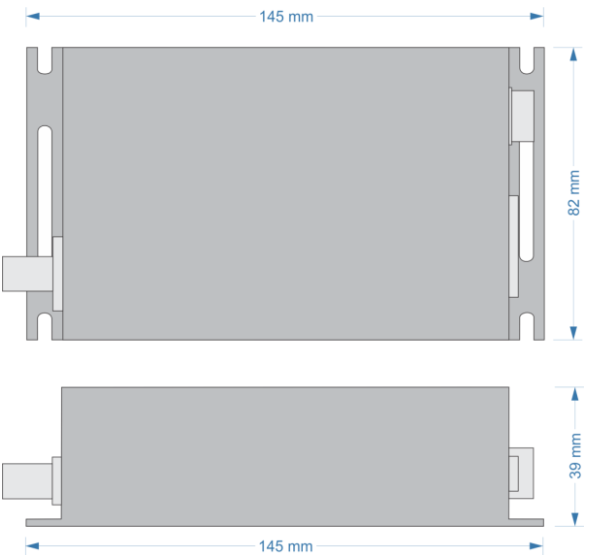

Dimensões do rádio modem XZ-DT25

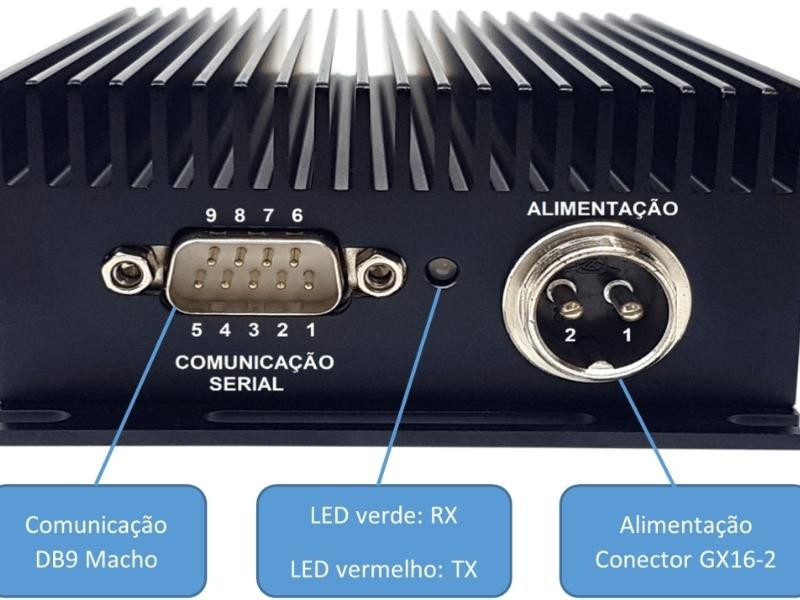

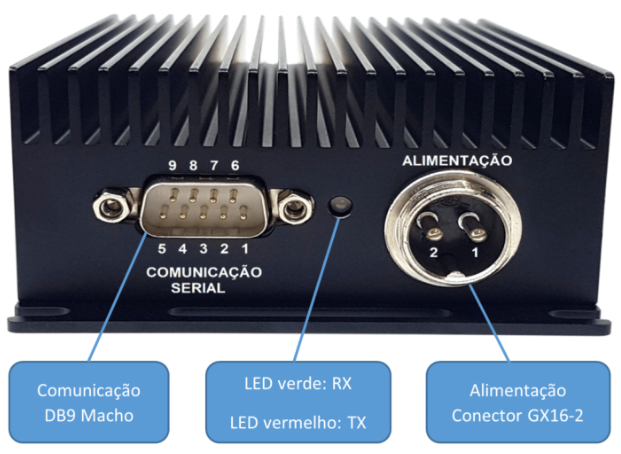

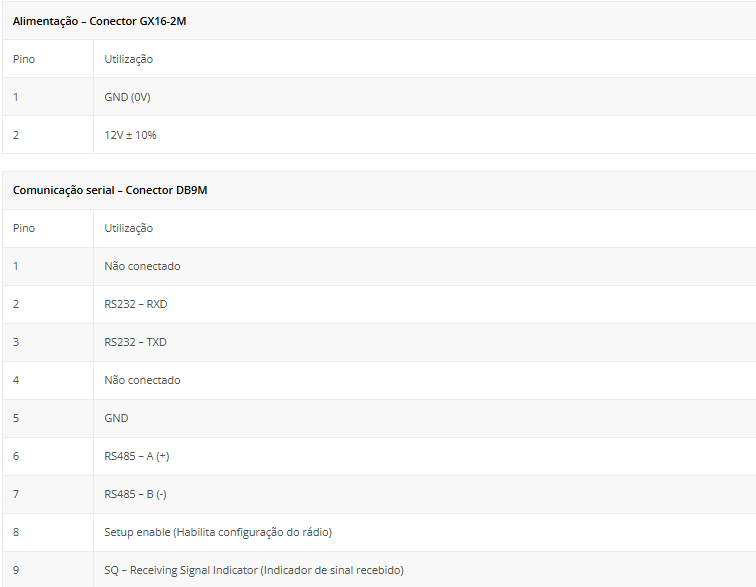

Conexão de alimentação e de comunicação serial

Observações importantes

Indicamos utilizar fontes de alimentação com capacidade de fornecer pelo menos 10 A para garantir o perfeito funcionamento do rádio nos momentos de transmissão.

Nunca ligue o rádio sem a antena ou uma carga fantasma ligada ao conector de RF, pois a energia da etapa de transmissão retorna para a etapa de saída de RF se não houver uma carga de 50 ohms ligada e pode danificar o equipamento.

Evite tocar o rádio durante o pleno funcionamento pois o gabinete do equipamento funciona como dissipador e pode aquecer bastante.

Setup – Ajustes do rádio modem

Entrar em modo setup

Via Hardware: Para entrar no modo setup via hardware, ligar o pino 8 do conector serial ao GND (0V). Quando o rádio está no modo setup o LED permanece pulsando em verde e a porta serial comunica em 9600 bps 8N1.

Via software: utilizando o baud rate ajustado no rádio, enviar o caractere “+” por 3 vezes consecutivas. O rádio entra em modo setup e a porta serial responde com “OK”. Ou seja:

Enviar >+++

Receber

Ajuste da frequência de cada canal

Exemplo: ajustar as frequências do canal 0 de recepção para 452.25000 e de transmissão para 453.25000.

Enviar >WF0/RX:452.25000/TX:453.25000

Receber

Ajuste de velocidade do canal serial (COM baud rate)

1200 bps

Enviar >WBA

Receber

2400 bps

Enviar >WBB

Receber

4800 bps

Enviar >WBC

Receber

9600 bps

Enviar >WBD

Receber

19200 bps

Enviar >WBE

Receber

38400 bps

Enviar >WBF

Receber

115200 bps

Enviar >WBG

Receber

Ajuste de paridade

8N1

Enviar >WVN

Receber

8E1

Enviar >WVE

Receber

8O1

Enviar >WVO

Receber

Ajuste de velocidade de RF (Air baud rate)

1200 bps

Enviar >WAA

Receber

2400 bps

Enviar >WAB

Receber

4800 bps

Enviar >WAC

Receber

9600 bps

Enviar >WAD

Receber

19200 bps

Enviar >WAE

Receber

38400 bps

Enviar >WAF

Receber

115200 bps

Enviar >WAG

Receber

Observação: Ajuste a velocidade serial de RF (Air baud rate) para mais velocidades baixas de forma a obter alcance em longas distâncias. Ou seja, quanto menor a velocidade serial de RF, maior o alcance.

Comando de leitura de todos os parâmetros

Este comando permite ler a parametrização atual do rádio. Veja o exemplo abaixo:

Enviar >R

Receber

Sair do modo setup

Este comando permite sair do modo setup. Se o rádio estiver no modo setup e não receber nenhum comando em 60 segundos, o modo setup é encerrado automaticamente.

Enviar >E

Receber

Software configurador XZ-Terminater

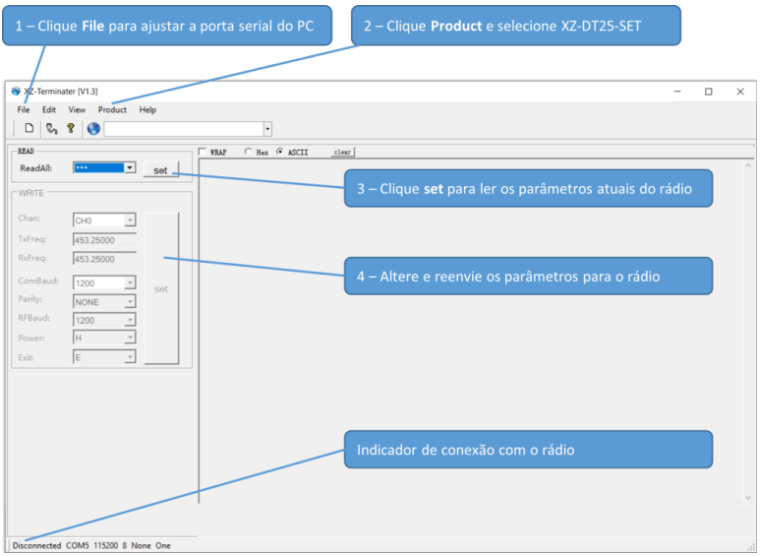

O software configurador dos rádios XZ-DT25 é um programa executável. Descompacte e excute o programa XZ-TERMINATER.EXE. A janela de configuração é como mostrada na figura abaixo.

Configurando a porta serial do computador

Se o seu computador for dotado apenas de portas USB, você precisa de um conversor USB para serial. Indicamos o conversor da Comm5.

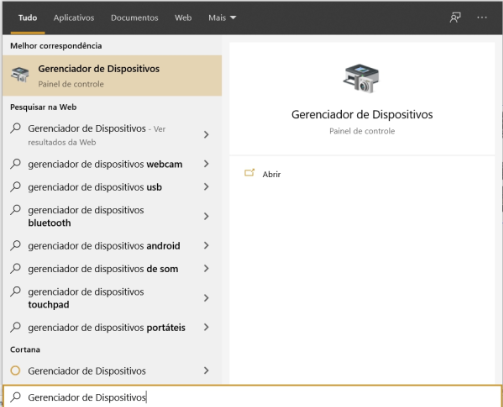

Conecte o cabo conversor USB à porta USB de seu computador e configure a porta pelo gerenciador de dispositivos. Para isso, busque o Gerenciador de Dispositivos na lupa do Windows.

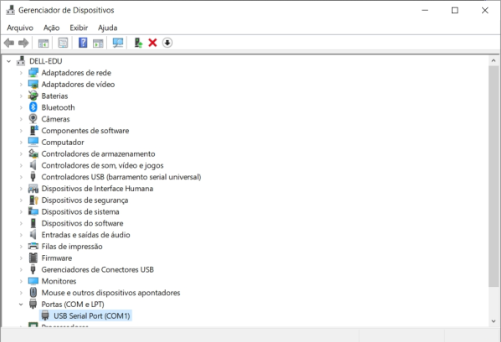

Abra a janela do Gerenciador de Dispositivos e encontre a linha das Portas (COM e LPT).

Se o cabo Conversor Serial estiver corretamente conectado e funcionando, você irá encontrar uma porta USB Serial Port (COMx). No exemplo da figura, está criada a COM1. Se você desejar alterar a COMx para a COM1, por exemplo, configure isso clicando no dispositivo, na aba Definições da porta, no botão Avançadas.

Conectando o rádio para efetuar o setup

Conecte o rádio ao PC utilizando o cabo conversor serial Comm5 e o cabo serial que acompanha produto. Energize o rádio utilizando o cabo de alimentação e uma fonte de alimentação de 12 VCC.

Ajustando a porta no software XZ-Terminater

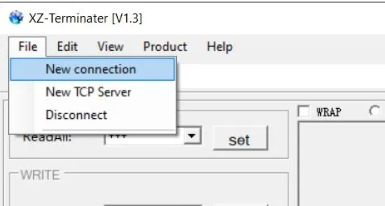

Clique em File e New connection.

Ajuste os parâmetros seriais na janela Port Setting. A COM ajustada deve ser aquela disponível no PC. Os demais parâmetros devem ser aqueles ajustados no rádio.

Selecionando o modelo de rádio

Clique em Product e selecione XZ-DT25-SET.

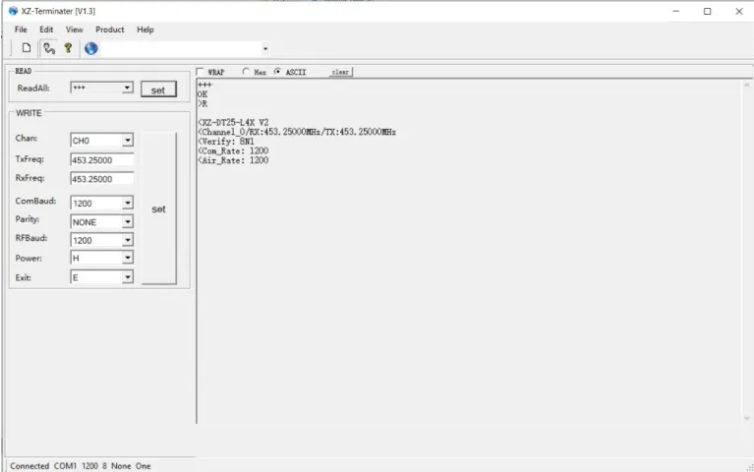

Lendo a parametrização do rádio

Clique em set na janela READ para ler a parametrização do rádio.

Se o rádio estiver conectado e com a serial corretamente configurada, a tela do software irá parecer como na figura acima.

Um minuto após a leitura, se não houver novas interações com o rádio, o mesmo encerra o modo setup.

Se o rádio estiver desligado, desconectado, ou parametrizado de forma diferente do ajustado na parametrização serial, o software ficará enviando diversos comandos de leitura na tentativa de encontrar o rádio.

Escrevendo a parametrização no rádio

Para ajustar os parâmetros do rádio proceda assim:

Leia do rádio com o botão set da janela READ;

Altere os parâmetros para os valores desejados;

Escreva no rádio utilizando o botão set da janela WRITE.

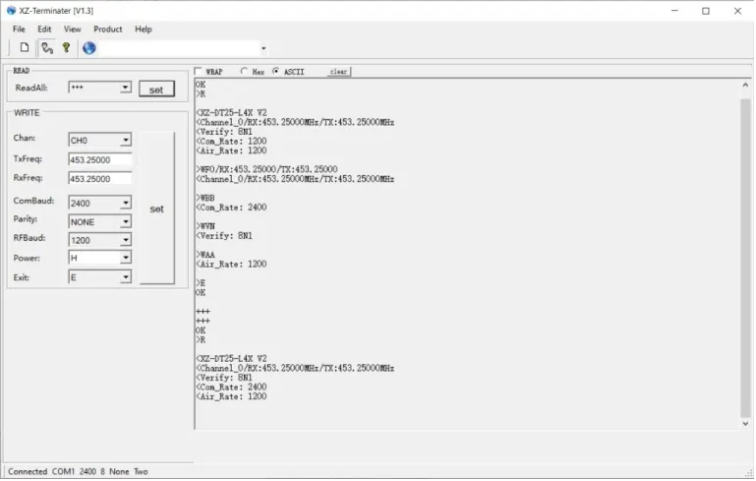

No exemplo acima, foram realizados:

A leitura do rádio;

A alteração da velocidade serial de 1200 para 2400;

A escrita no rádio;

A leitura do rádio já com a velocidade serial alterada.

Parâmetros ajustáveis pelo software

Parâmetros ajustáveis para os modelos XZ-DT25:

TxFreq: Frequência de transmissão

RxFreq: Frequência de recepção

ComBaud: Velocidade da porta serial

Parity: Ajuste de paridade da comunicação serial

RFBaud: Ajuste de velocidade de RF (Air baud rate)

Parâmetros não ajustáveis para os modelos XZ-DT25

Chan: Ajuste de canal – fixo em CH0

Power: Ajuste de potência de transmissão – fixo em 25W

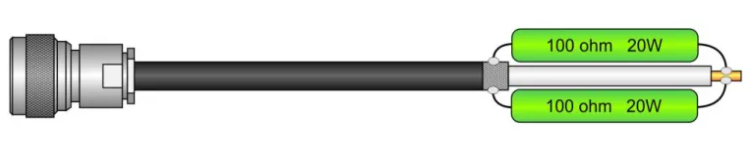

Carga fantasma

Para testar o rádio em bancada, utilize cargas fantasmas de 50 ohm e 40W. As mesmas podem ser construídas utilizando:

1 conector TNC macho para cabo RGC 213;

20 centímetros de cabo coaxial RGC 213;

2 resistores de 100 ohms e 20W cada, associados em paralelo e ligados entre a alma do cabo e a malha.

Observações importantes:

Jamais teste os rádios utilizando antenas próximas. O excesso de sinal irá queimar as etapas de entrada de RF.

Não teste os rádios sem uma carga ligada ao conector de RF. Utilize cargas fantasmas em cada unidade para evitar que o sinal retorne para o estágio de RF de potência, queimando a etapa de saída do rádio.

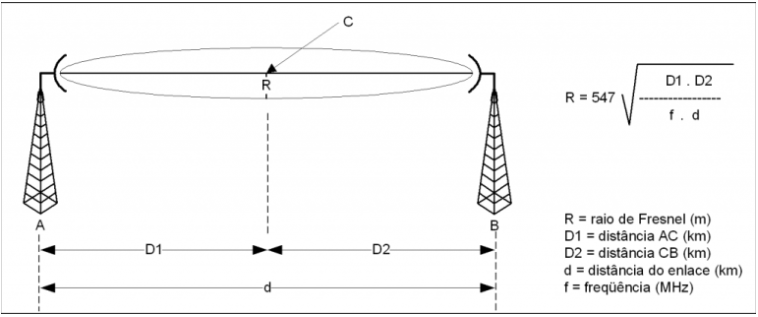

Cálculo de enlace

O cálculo de rádio enlace avalia a viabilidade de comunicação entre dois pontos.

Veja como calcular o enlace de rádio neste artigo: https://alfacomp.net/2021/08/10/calculo-de-radio-enlace-para-radio-modem-2/
