Fonte com bateria funciona como Nobreak CC

Fonte com bateria funciona como Nobreak CC

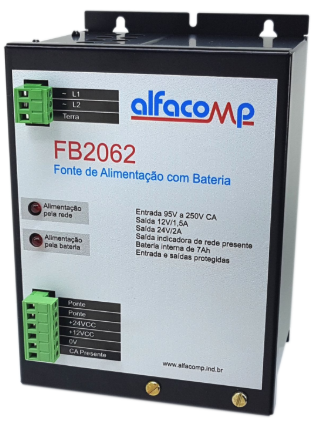

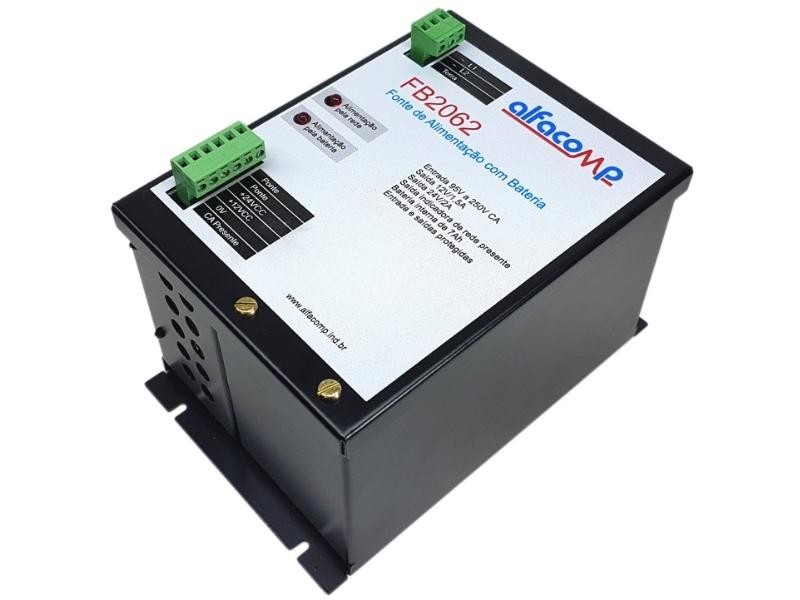

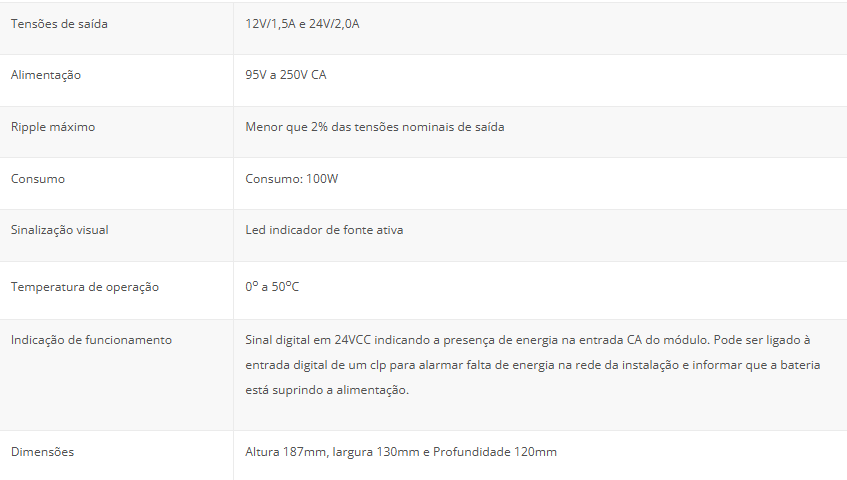

O Fonte com Bateria FB2062 constitui uma fonte de alimentação chaveada especialmente desenvolvida para alimentar um CLP e um rádio modem. Dotado de bateria interna de 12V/7Ah, fornece em suas saídas as tensões de 24V para o CLP e 12V para o rádio. Enquanto a alimentação está presente na entrada CA, o módulo mantém a carga na bateria. Quando acontece a interrupção da energia da rede, a bateria sustenta o fornecimento nas saídas de 24V e 12V. Ideal para painéis de telemetria.

Os terminais “Ponte” permitem interromper a ligação interna da bateria e devem ser conectados a uma chave ou borne fusível.

Quando ocorrer uma falta de energia, a bateria interna irá alimentar os circuitos que fornecem as tensões de saída. Nesta situação, a única forma de interromper o funcionamento da fonte é abrindo a chave que estabelece contato entre os terminais “Ponte“.

Aplicação

O módulo FB2062 foi projetado para alimentar quadros dotados de CLPs de pequeno porte e rádios modem em configurações típicas de telemetria e telecomando. Um exemplo de aplicação seria nos quadros de automação de estações elevatórias de água e esgoto.

Composição do produto

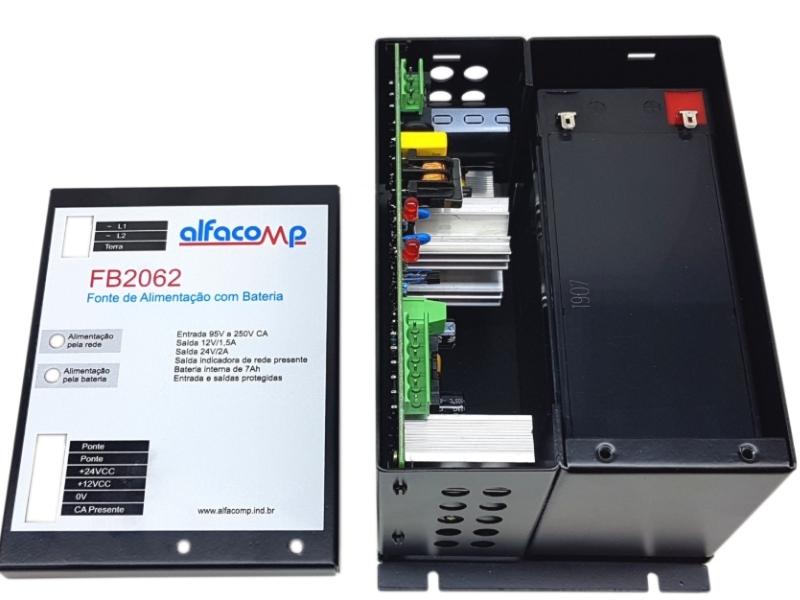

A fonte FB2062 é construída em gabinete de aço com espessura de 1,2 mm e pintura eletrostática. O gabinete abriga a placa de circuito eletrônico PCBA FB2062 e uma bateria de 12V e 7Ah. A tampa do módulo é presa à base por dois parafusos.

Ajuste do módulo eletrônico

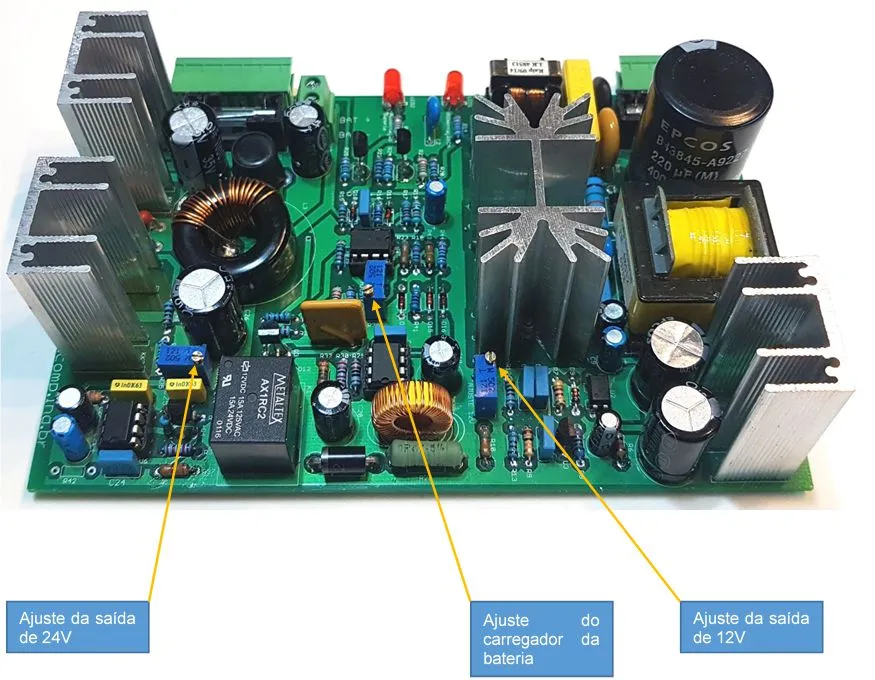

O módulo somente pode ser manuseado por pessoas devidamente treinadas (risco de choque elétrico e danos ao modulo). Os módulos eletrônicos PCBA FB2062 são pré-ajustados de forma a fornecer, em condições nominais, a tensão de flutuação da bateria de 13.2V a 13.9V. As fontes de tensão contínua são ajustadas para fornecer 12V e 24V respectivamente. Os ajustes das tensões de flutuação e das saídas são efetuados por meio de três resistores ajustáveis (trimpots), conforme mostrados na figura a seguir:
