IA2820 – Conversor multiplexado para 8 entradas analógicas

Baixe a folha de dados produto

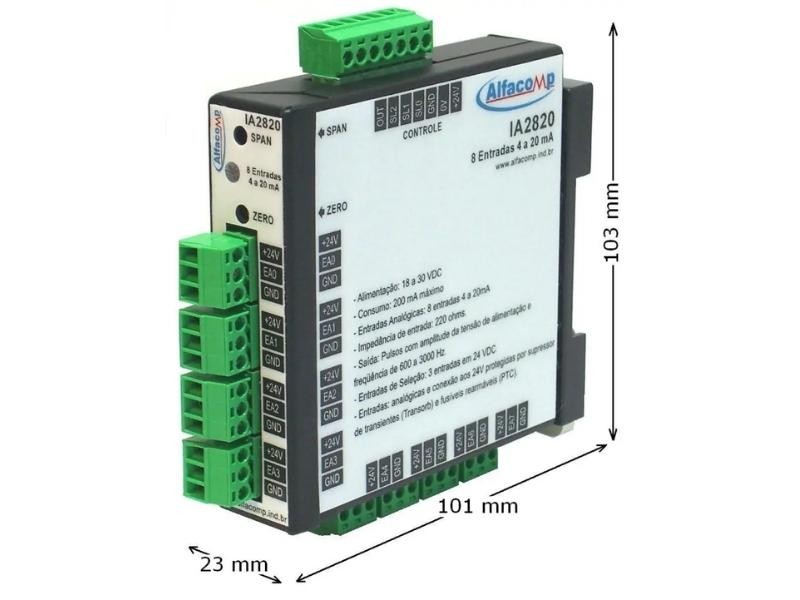

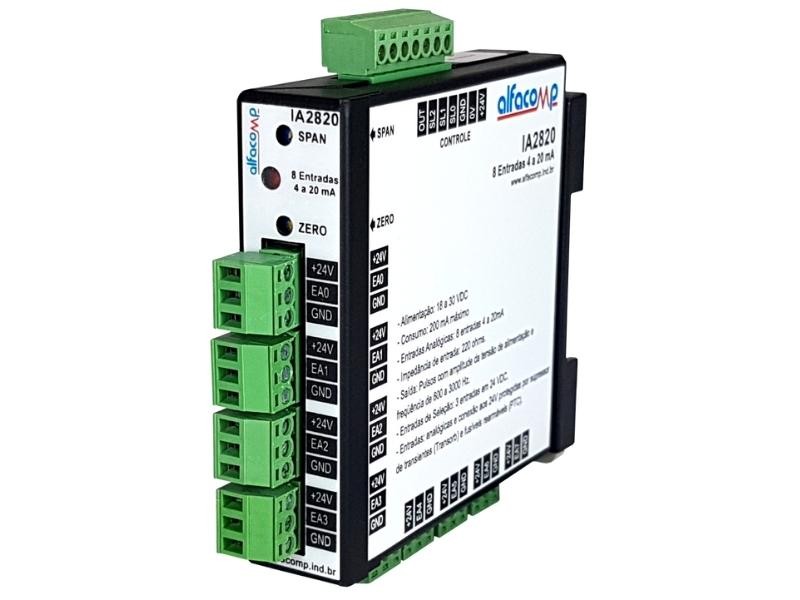

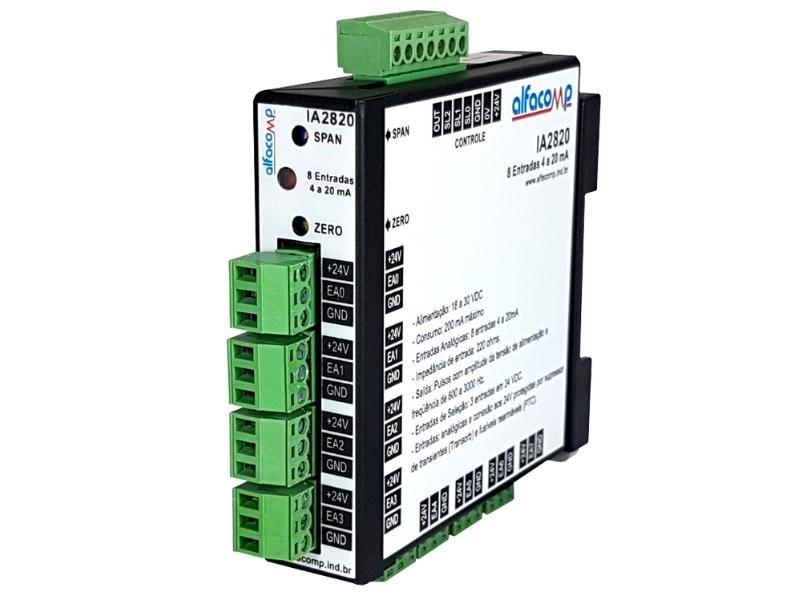

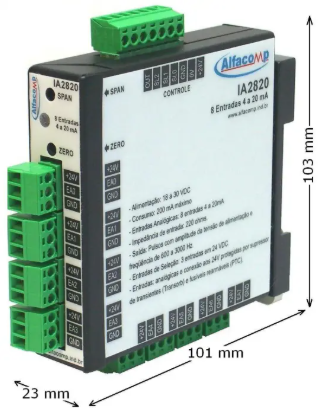

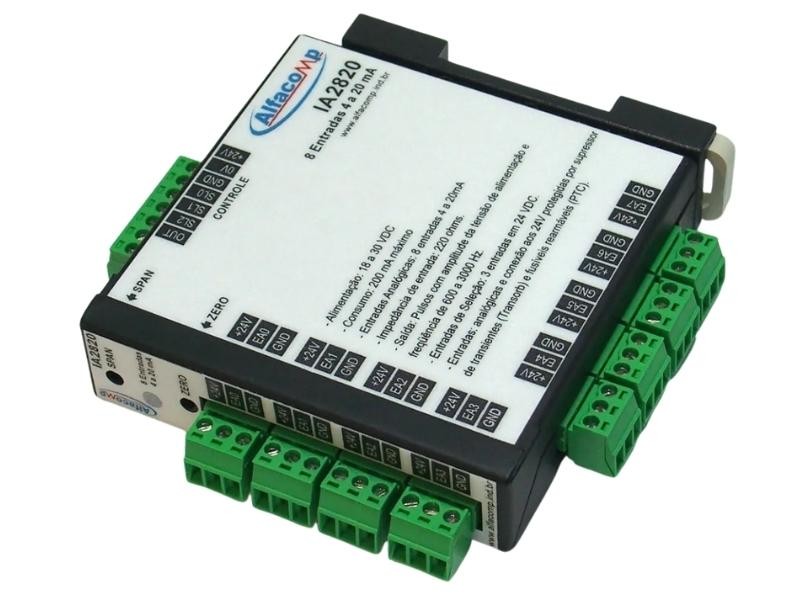

O conversor analógico IA2820 constitui um conversor multiplexado de sinais. Tem a capacidade de converter até 8 sinais analógicos de corrente de 4 a 20mA gerando uma saída em pulsos, de frequência proporcional à entrada selecionada. Sua utilização destina-se às configurações de CLP que possuem entrada de contagem rápida, viabilizando aquisição de até 8 sinais analógicos por módulo IA2820 a um preço extremamente competitivo. Para cada entrada analógica, o módulo é dotado de conexão destacável com: 24V, Sinal e GND. Dessa forma, o módulo funciona também como borneira economizando espaço e tempo de montagem.

Especificações Técnicas

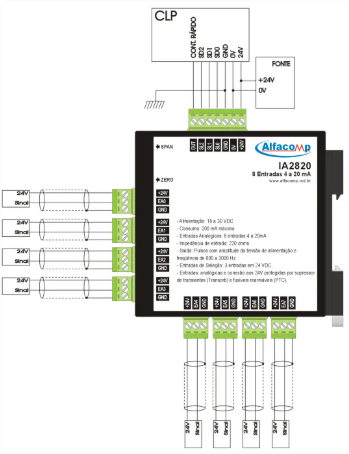

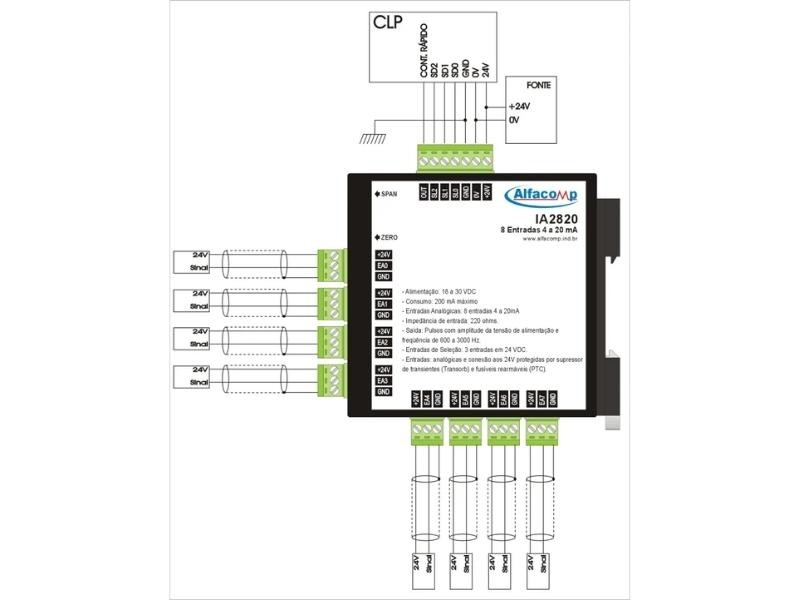

As interligações estão representadas no esquema ao lado. Recomenda-se o uso de cabos blindados e aterrados conforme representado, para uma maior imunidade à interferência eletromagnética.

1. Canal = 0
2. Aguarda 0,25 segundos
3. Contador = 0
4. Aguarda 0,25 segundos
5. Leitura da Entrada (Canal) = (Contador – 250)
6. Canal=Canal+1
7. Se Canal > 7, então Canal = 0
8. Volta para 2

1. Desligar as entradas SL0, SL1 e SL2
2. Ligar a alimentação
3. Ligar uma fonte de corrente à entrada EA0
4. Ajustar a fonte de corrente para 20 mA
5. Ajustar o trimpot SPAN para obter 3000 Hz na saída OUT
6. Ajustar a fonte de corrente para 4 mA
7. Ajustar o trimpot ZERO para obter 600 Hz na saída OUT
8. Repetir os passos de 4 a 7 até completar a calibração
