Painel de telemetria Plug & Play para o saneamento

Painel de telemetria Plug & Play para o saneamento

Apresentamos dois novos painéis de telemetria que irão facilitar a instalação do sistema de telemetria do saneamento de sua cidade. Utilizando a tecnologia Plug & Play, você irá implantar ou modernizar o sistema de telemetria com as seguintes vantagens:

- Melhor custo-benefício;

- Menor prazo de instalação e posta-em-marcha;

- Menor custo de manutenção e ampliação;

- Software SCADA gratuito;

- Template gratuito;

- Suporte Alfacomp.

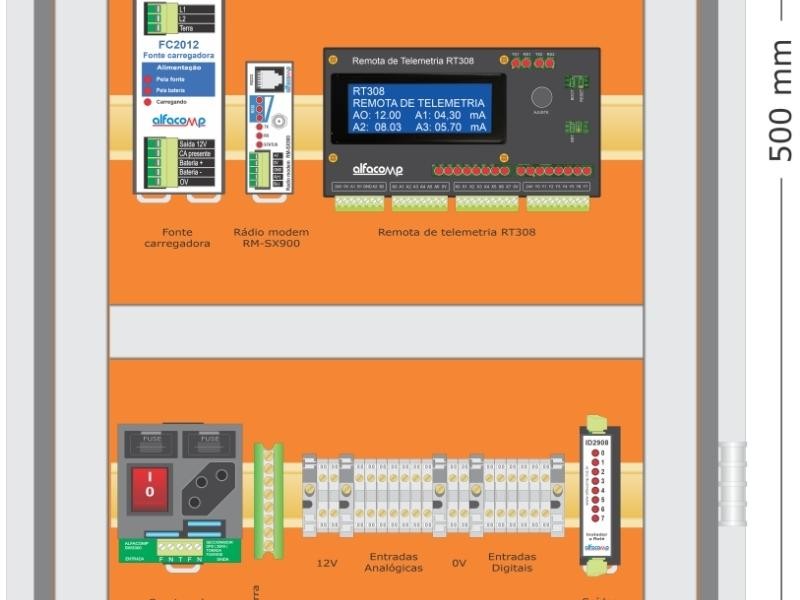

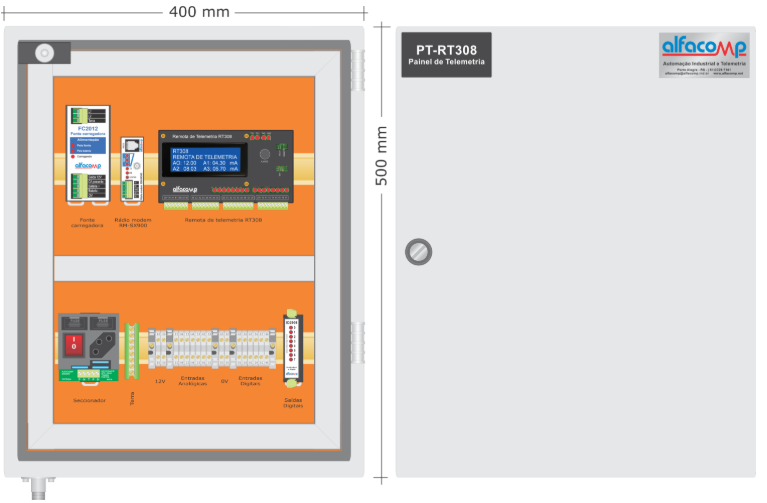

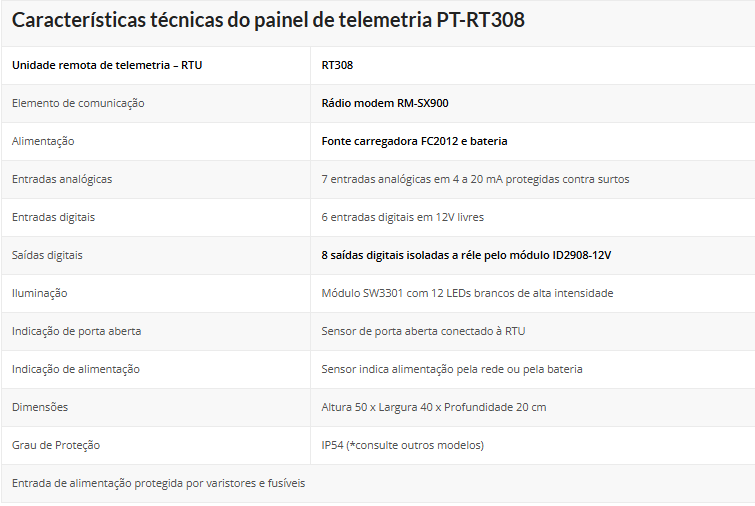

Painel de telemetria PT-RT308

O painel de telemetria PT-RT308 é baseada na remota de telemetria RT308. Os quadros apresentam alto índice de integração, modularidade, facilidade de manutenção, remota com protocolo MODBUS RTU, resultando em montagens de alto desempenho e baixo custo.

Os equipamentos destinam-se ao uso em instalações de saneamento tais como:

- Reservatórios;

- Estações elevatórias de água e esgoto;

- Pontos de macromedição.

O painel PT-RT308 foi desenvolvido especialmente para a solução TELEMETRIA PLUG&PLAY.

Saiba mais sobre a Telemetria Plug&Play aqui: https://alfacomp.net/produto/scada-telemetria-saneamento/

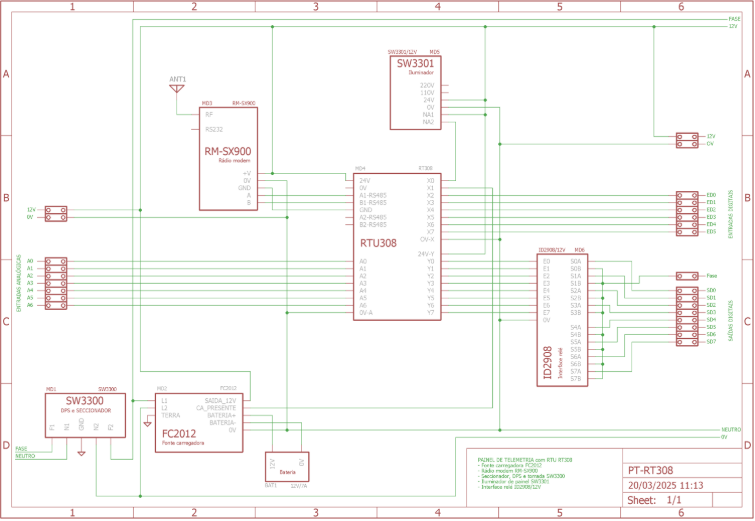

Esquemático do painel de telemetria PT-RT308

O que é a Telemetria Plug & Play?

Trata-se de uma tecnologia para a supervisão, controle e aquisição de dados de instalações remotas utilizando REMOTAS DE TELEMETRIA, para a leitura de valores analógico e digitais oriundos de sensores de campo e para controlar atuadores, centralizando as decisões de controle e intertravamento em uma central de controle.

A tecnologia leva o nome de Plug & Play devido a simplicidade de instalação e configuração das remotas de telemetria, que não precisam ser programadas. As remotas de telemetria são configuradas em modos pré-estabelecidos de funcionamento, simplificado a aplicação em campo.

O que são as Remotas de Telemetria?

Também chamadas de RTU (Remote Telemetry Unit), URT (Unidade Remota de Telemetria), UTR (Unidade de Telemetria Remota), são módulos eletrônicos dotados de microcontrolador, entradas e saídas analógicas e digitais, portas de comunicação, display e relógio de tempo real, que tem a capacidade de ler sensores e acionar atuadores de campo para executar as funções de supervisão, controle e aquisição de dados de campo.

Tipos de sensores que a remota de telemetria pode ler

Nível, Pressão, Vazão, Temperatura, Tensão, Corrente, Potência, Fator de potência, PH, Oxigênio dissolvido, Turbidez, Pressostatos, Sensores de presença e invasão, etc.

Tipos de atuadores que a remota de telemetria pode controlar

Inversores, Soft-starters, Chaves de partida, Disjuntor motor, Válvulas proporcionais, Chaves rearmadoras elétricas, Comportas, Válvulas solenoide, Unidades de refrigeração e aquecimento, Sistemas dosadores, etc.

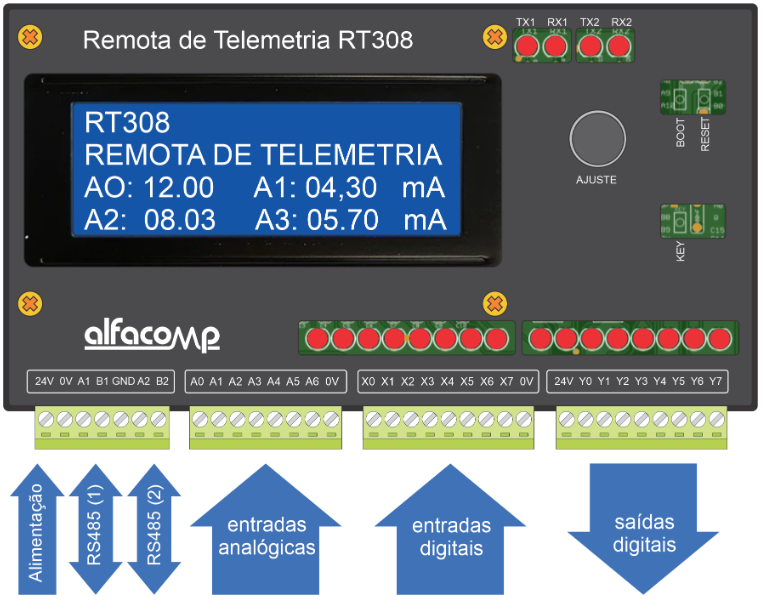

Remota de telemetria – RT308

Características principais:

- Alimentação: 10 a 30VCC;

- 7 entradas analógicas de 4 a 20 mA;

- 8 entradas digitais;

- 8 saídas digitais;

- 2 canais RS485 MODBUS RTU;

- Display LCD de 4 linhas e 20 colunas;

- Botão encoder para ajuste de parâmetros e scroll da tela.

- Diversos modos de funcionamento selecionáveis.

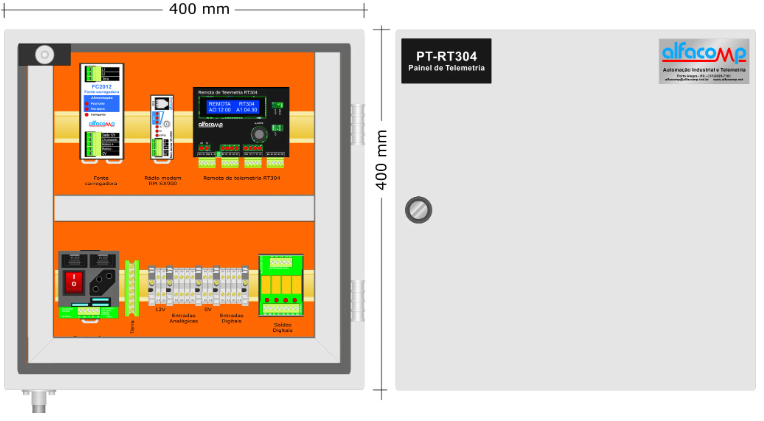

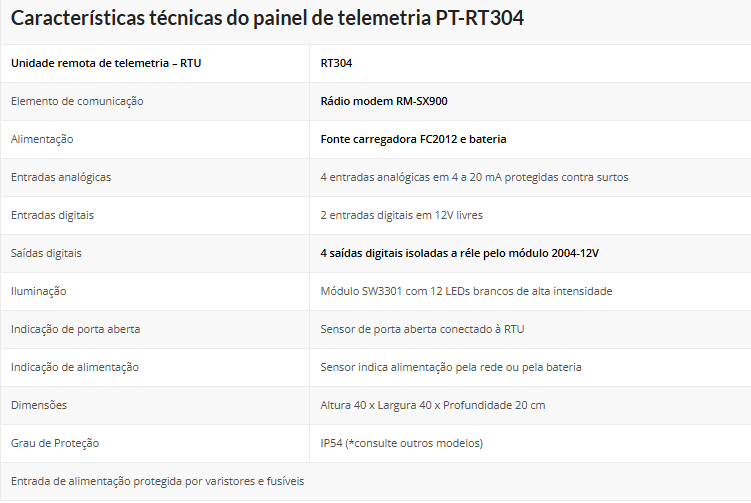

Painel de telemetria PT-RT304

O painel de telemetria PT-RT304 é baseada na remota de telemetria RT304. Os quadros apresentam alto índice de integração, modularidade, facilidade de manutenção, remota com protocolo MODBUS RTU, resultando em montagens de alto desempenho e baixo custo.

Os equipamentos destinam-se ao uso em instalações de saneamento tais como:

- Reservatórios;

- Estações elevatórias de água e esgoto;

- Pontos de macromedição.

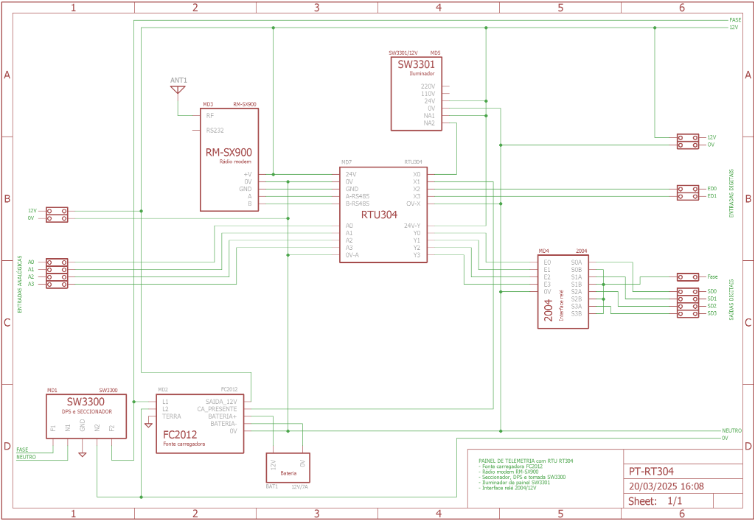

Esquemático do painel de telemetria do PT-RT304

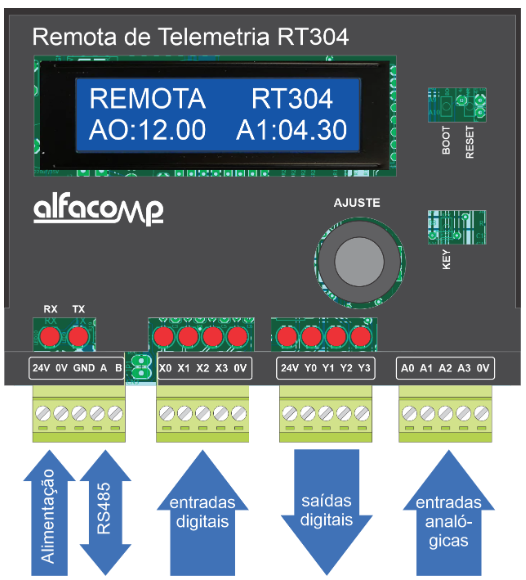

Remota de telemetria RT304

Características principais

- Alimentação: 12 a 24VCC;

- 4 entradas analógicas de 4 a 20 mA;

- 4 entradas digitais;

- 4 saídas digitais;

- 1 canais RS485 MODBUS RTU;

- Display LCD de 2 linhas e 16 colunas;

- Botão encoder para ajuste de parâmetros e scroll da tela.

- Diversos modos de funcionamento selecionáveis.

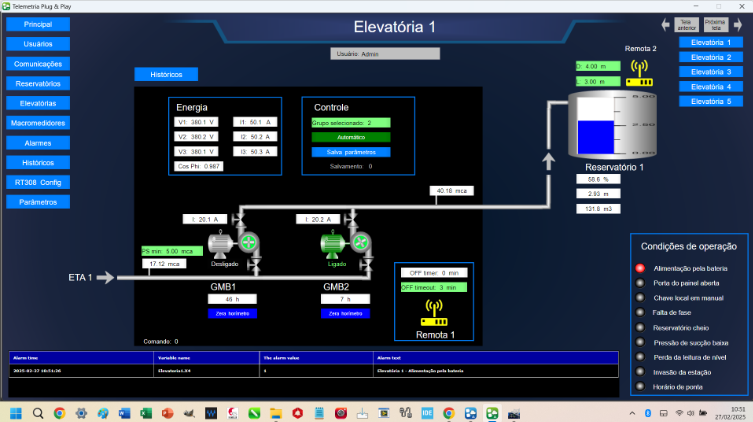

SCADA para a Telemetria do Saneamento com a tecnologia Plug & Play

Neste artigo, apresentamos um template do software Haiwell SCADA, já configurado para a telemetria de 5 elevatórias e 5 reservatórios de água tratada. Este template está completo e pronto para ser utilizado sem custos, e pode ser customizado e ampliado pelo usuário. A seguir, detalhamos as telas e funcionalidades deste software supervisório, que pode ser baixado e utilizado de forma totalmente gratuita.
