Anunciamos mais uma inovação tecnológica que irá facilitar a monitoração e controle de instalações distribuídas e remotas no saneamento, na área elétrica, óleo e gás, ambiental e utilidades; trata-se da Telemetria Plug & Play.

O que é a Telemetria Plug & Play?

Trata-se de uma tecnologia para a supervisão, controle e aquisição de dados de instalações remotas utilizando REMOTAS DE TELEMETRIA, para a leitura de valores analógico e digitais oriundos de sensores de campo e para controlar atuadores, centralizando as decisões de controle e intertravamento em uma central de controle.

A tecnologia leva o nome de Plug & Play devido a simplicidade de instalação e configuração das remotas de telemetria, que não precisam ser programadas. As remotas de telemetria são configuradas em modos pré-estabelecidos de funcionamento, simplificado a aplicação em campo.

Aplicações da Telemetria Plug & Play

Entre as aplicações mais comuns, podemos citar:

1. Saneamento:

SCADA ElevatoriaMonitoração e controle dos reservatórios e estações elevatórias de água e esgoto, ETAs (Estações de Tratamento de Água), ETEs (Estações de Tratamento de Esgoto) e demais pontos de interesse como Boosters (Estações de Pressurização), VRPs (Válvulas Reguladoras de Pressão) e pontos de medição de pressão e vazão da rede de distribuição de água tratada. Todo o controle se dá no CCO (Centro de Controle e Operação).

2. Energia elétrica

Geração transmissão e distribuição de energia elétrica

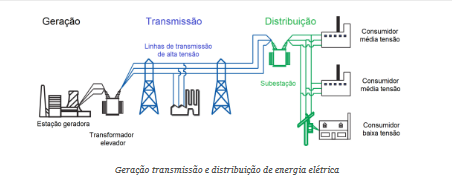

Geração transmissão e distribuição de energia elétrica

Subestações;

Pequenas centrais hidroelétricas (PCHs);

Rearmadores;

Parques eólicos;

Fazendas solares.

3. Óleo e gás

Unidade de bombeamento de óleo;

Pontos booster em tubulações de óleo e gás;

Pontos de monitoração de pressão.

4. Ambiental

Estações meteorológicas;

Estações de monitoração e alarme de inundação;

Estações de monitoração de qualidade da água em pontos de captação.

O que são as Remotas de Telemetria?

Também chamadas de RTU (Remote Telemetry Unit), URT (Unidade Remota de Telemetria), UTR (Unidade de Telemetria Remota), são módulos eletrônicos dotados de microcontrolador, entradas e saídas analógicas e digitais, portas de comunicação, display e relógio de tempo real, que tem a capacidade de ler sensores e acionar atuadores de campo para executar as funções de supervisão, controle e aquisição de dados de campo.

Tipos de sensores que a remota de telemetria pode ler

Nível, Pressão, Vazão, Temperatura, Tensão, Corrente, Potência, Fator de potência, PH, Oxigênio dissolvido, Turbidez, Pressostatos, Sensores de presença e invasão, etc.

Tipos de atuadores que a remota de telemetria pode controlar

Inversores, Soft-starters, Chaves de partida, Disjuntor motor, Válvulas proporcionais, Chaves rearmadoras elétricas, Comportas, Válvulas solenoide, Unidades de refrigeração e aquecimento, Sistemas dosadores, etc.

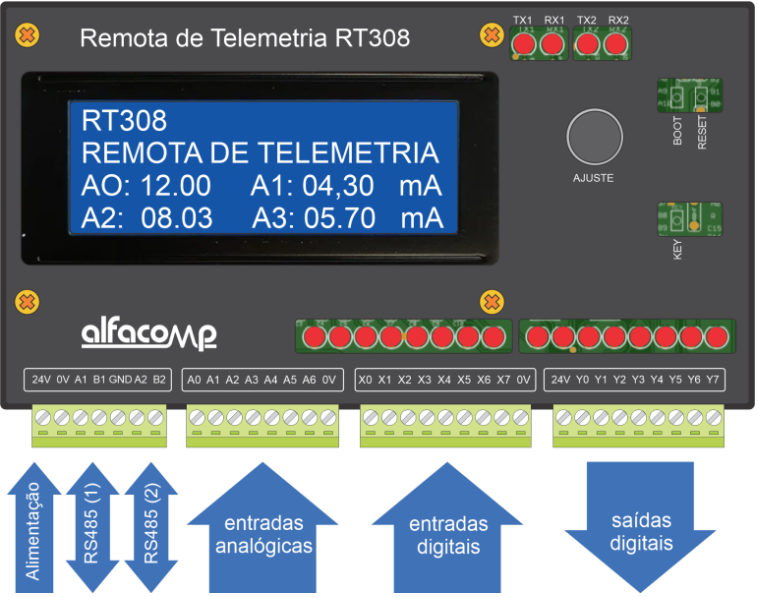

Exemplo de REMOTA DE TELEMETRIA – RT308

Características principais:

- Alimentação: 10 a 30VCC;

- 7 entradas analógicas de 4 a 20 mA;

- 8 entradas digitais;

- 8 saídas digitais;

- 2 canais RS485 MODBUS RTU;

- Display LCD de 4 linhas e 20 colunas;

- Botão encoder para ajuste de parâmetros e scroll da tela.

- Diversos modos de funcionamento selecionáveis.

Protocolos de comunicação da Telemetria Plug & Play

A Telemetria Pluç & Play permite utilizar diversos protocolos de comunicação, como:

- MODBUS

- Lora

- MQTT

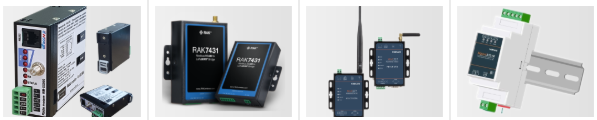

Conectividade

A comunicação com as Remotas de Telemetria pode se dar por:

- Rádios modem

- Rede Celular (LTE, CAT-M1, NBIoT, 2G, 4G, 5G)

- LoraWAN

- WiFi (802.11 b/g/n)

- Ethernet

Central de controle da Telemetria Plug & Play

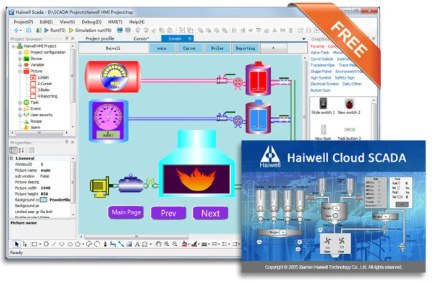

O controle da Telemetria Plug & Play é feito utilizando o Haiwell Cloud SCADA.

O software Haiwell Cloud SCADA permite a monitoração e controle de processos industriais. E o melhor de tudo, é grátis. O software Haiwell Cloud SCADA é baseado em .NET Framework e permite a monitoração e controle de processos industriais. Também é o software utilizado para configurar a linha de IHMs (Interfaces Homem-Máquina) da Haiwell. O Haiwell Cloud SCADA completo e sem limitações está disponível para download sem custos.

Aplicação da Telemetria Plug & Play no saneamento

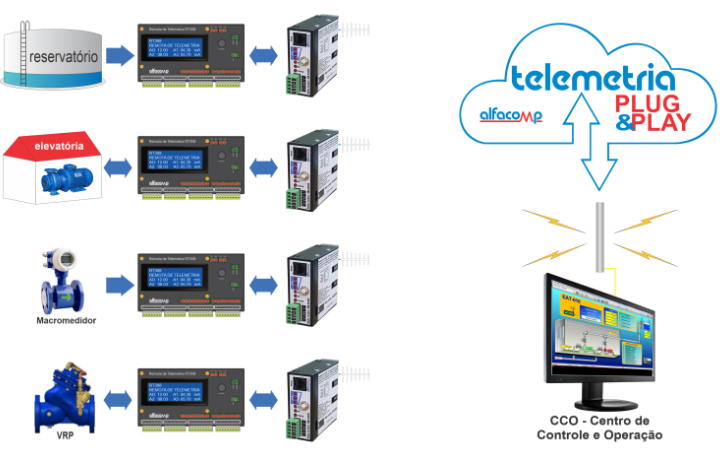

A figura abaixo apresenta um exemplo de aplicação da Telemetria Plug & Play no saneamento.

Neste exemplo de aplicação são utilizados Rádios Modem RM-SX900 como elemento de comunicação e um computador rodando Haiwell Cloud SCADA na central de controle.
