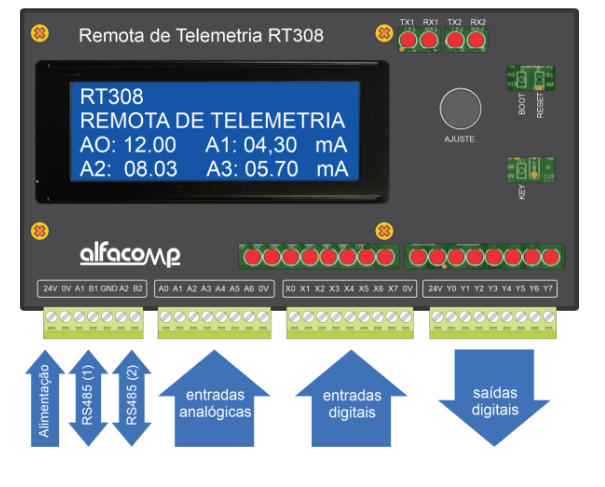

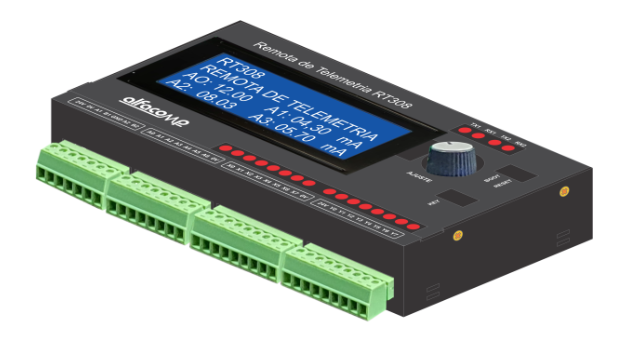

Remota de Telemetria RT308

Também chamadas de RTU (Remote Telemetry Unit), URT (Unidade Remota de Telemetria), UTR (Unidade de Telemetria Remota), as Remotas de Telemetria são módulos eletrônicos dotados de microcontrolador, entradas e saídas analógicas e digitais, portas de comunicação, display e relógio de tempo real, que tem a capacidade de ler sensores e acionar atuadores de campo para executar as funções de supervisão, controle e aquisição de dados de campo.

Tipos de sensores que a remota de telemetria pode ler

Nível, Pressão, Vazão, Temperatura, Tensão, Corrente, Potência, Fator de potência, PH, Oxigênio dissolvido, Turbidez, Pressostatos, Sensores de presença e invasão, etc.

Tipos de atuadores que a remota de telemetria pode controlar

Inversores, Soft-starters, Chaves de partida, Disjuntor motor, Válvulas proporcionais, Chaves rearmadoras elétricas, Comportas, Válvulas solenoide, Unidades de refrigeração e aquecimento, Sistemas dosadores, etc.

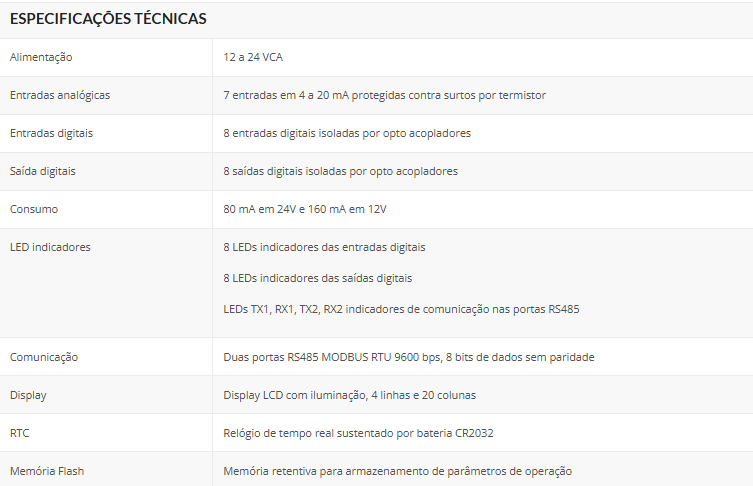

Características básicas do RT308

- Alimentação: 12 a 24VCC;

- 7 entradas analógicas de 4 a 20 mA;

- 8 entradas digitais;

- 8 saídas digitais;

- 2 canais RS485 MODBUS RTU;

- Display LCD de 4 linhas e 20 colunas;

- Botão encoder para ajuste de parâmetros e scroll da tela.

- Diversos modos de funcionamento selecionáveis.

Aplicações da Remota de Telemetria RT308

Entre as aplicações mais comuns, podemos citar:

Saneamento:

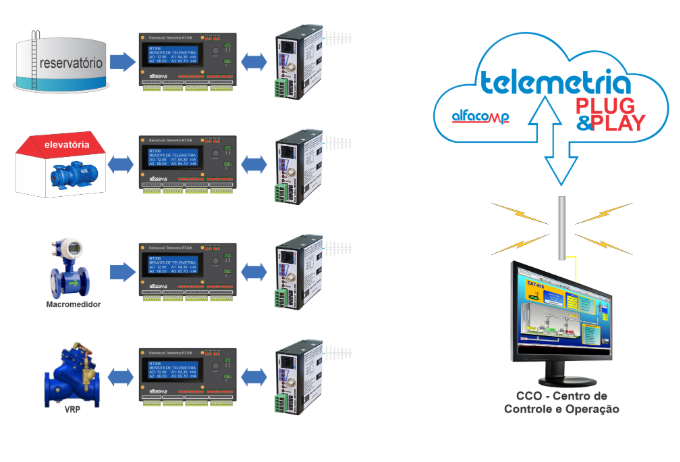

Monitoração e controle dos reservatórios e estações elevatórias de água e esgoto, ETAs (Estações de Tratamento de Água), ETEs (Estações de Tratamento de Esgoto) e demais pontos de interesse como Boosters (Estações de Pressurização), VRPs (Válvulas Reguladoras de Pressão) e pontos de medição de pressão e vazão da rede de distribuição de água tratada. Todo o controle se dá no CCO (Centro de Controle e Operação).


Energia elétrica

- Subestações;

- Pequenas centrais hidroelétricas (PCHs);

- Rearmadores;

- Parques eólicos;

- Fazendas solares.

Óleo e gás

- Unidade de bombeamento de óleo;

- Pontos booster em tubulações de óleo e gás;

- Pontos de monitoração de pressão.

Ambiental

- Estações meteorológicas;

- Estações de monitoração e alarme de inundação;

- Estações de monitoração de qualidade da água em pontos de captação.

Interligações

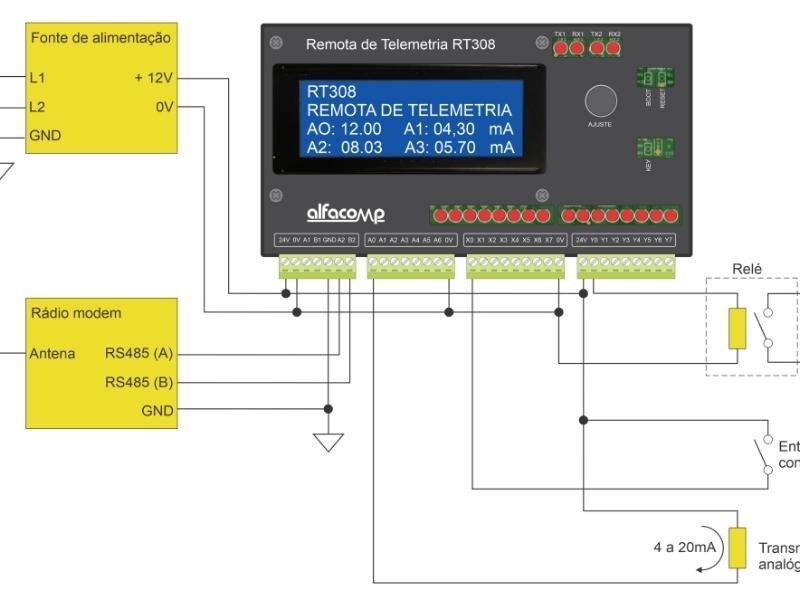

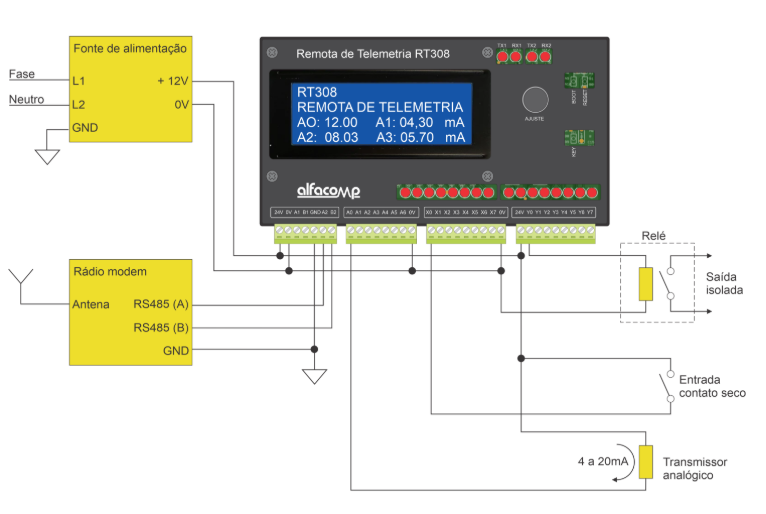

O diagrama a seguir apresenta as interligações básicas do módulo RT308 com os dispositivos periféricos.

Alimentação: O diagrama apresenta o módulo RT308 alimentado por uma fonte de 12V. O consumo típico do módulo é de 160 mA em 12V e 80 mA em 24V. Para dimensionar a fonte, leve em consideração os demais dispositivos periféricos.

Entradas analógicas: O diagrama mostra um transmissor analógico conectado entre o positivo da fonte e o borne da entrada analógica A0.

Entradas digitais: As entradas digitais são isoladas por opto acopladores. É necessário ligar o borne 0V ao negativo da fonte. O exemplo mostra um contato seco conectado entre o positivo da fonte e o borne X0.

Saídas digitais: As saídas digitais são isoladas por opto acopladores. É necessário ligar o borne 24V ao positivo da fonte. O exemplo mostra um relé de bobina 12V ligado entre o negativo da fonte e o borne Y0.

Porta serial escrava RS485: Esta porta permite a comunicação em MODBUS RTU em 9600 bps 8 bits de dados e sem paridade. O exemplo mostra o módulo RT308 ligado a um rádio modem.

Operação do botão de ajuste

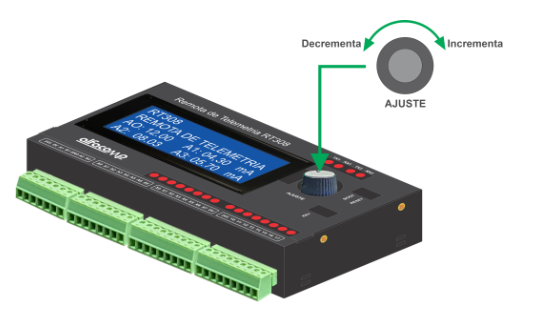

O botão de ajuste é um encoder rotativo que possibilita o incremento ou decremento de variáveis, além de permitir a rolagem das linhas do display. Além disso, o botão de ajuste funciona como uma chave de pressão (push button), permitindo alternar entre os modos de funcionamento do display, confirmar os valores ajustados e avançar para o próximo campo a ser modificado.

Modos de funcionamento do display

O display funciona em dois modos:

Modo operação: Mostra valores das variáveis digitais, analógicas, relógio e demais variáveis de interesse.

Modo ajuste: Permite ajustar o endereço de comunicação, relógio, setpoints etc.

Para alternar entre os dois modos de operação, mantenha pressionado o botão de ajuste por 3 segundos.

Modos de funcionamento do display

O display funciona em dois modos:

Modo operação: Mostra valores das variáveis digitais, analógicas, relógio e demais variáveis de interesse.

Modo ajuste: Permite ajustar o endereço de comunicação, relógio, setpoints etc.

Para alternar entre os dois modos de operação, mantenha pressionado o botão de ajuste por 3 segundos.

Display – Modo operação

Quando a remota RT308 é energizada, inicia o funcionamento no Modo Operação. Neste modo de funcionamento, o display permite visualizar os parâmetros de operação em 40 linhas de conteúdo.

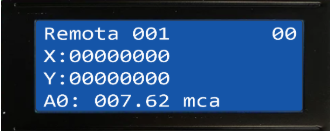

A figura a seguir mostra um exemplo de como o display se apresenta quando o módulo é energizado.

- O par de zeros, a direita em cima, indica que a linha superior “Remota 001 00” é a linha zero da lista de linhas.

- X:00000000 indica que as 8 entradas digitais estão no desligadas (estado binário “0”).

- Y:00000000 indica que as 8 saídas digitais estão desligadas.
- A0: 007.62 mca indica que a entrada analógica A0 lê 7,62 metros de coluna d’água.

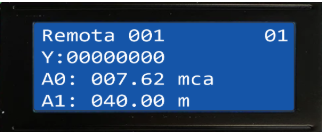

Ao girar o botão de ajuste no sentido horário o display rola para a próxima linha, como mostrado seguir.

O indicador de linha agora mostra 01, e podemos visualizar o valor da entrada analógica A1, e assim por diante.

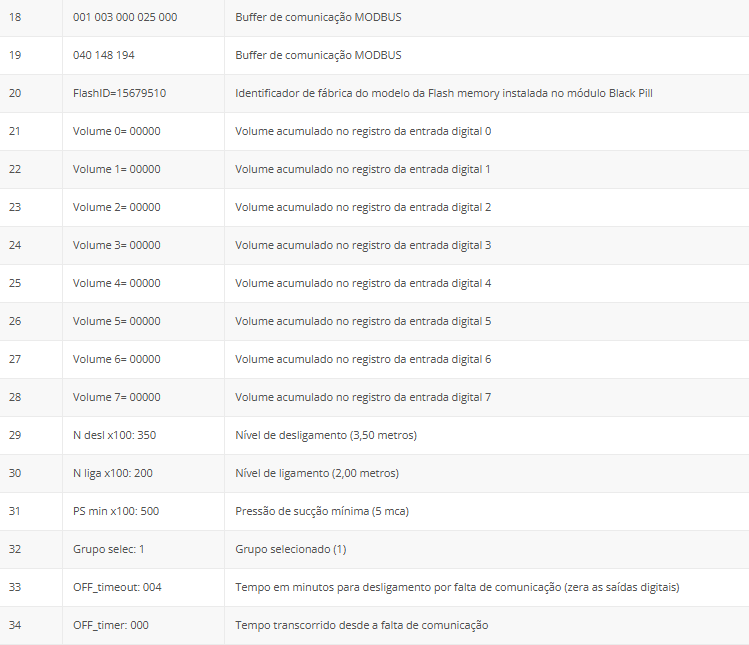

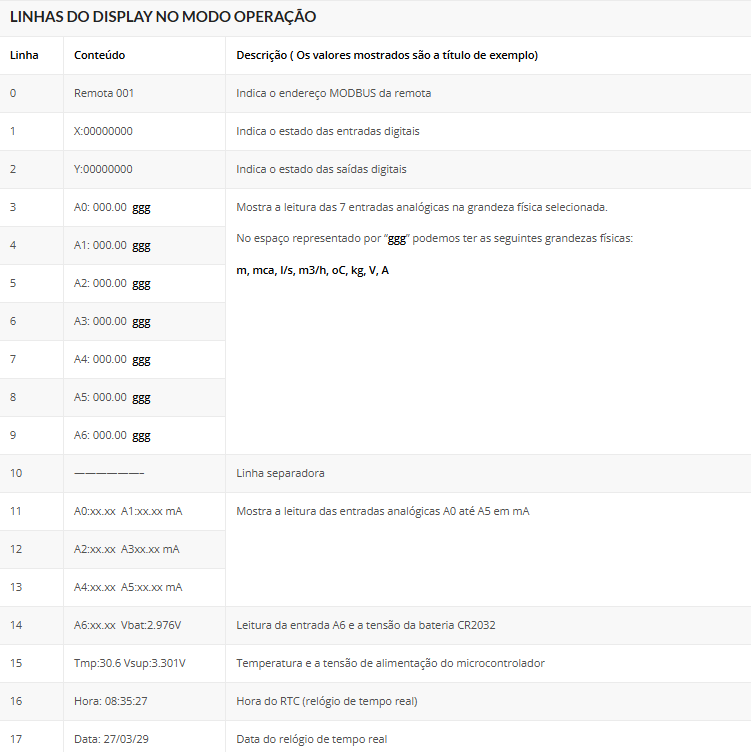

A tabela a seguir mostra o número da linha, o conteúdo e o seu significado.

Display – Modo ajuste

Pressionando o botão por 3 segundos faz mudar o display para o Modo Ajuste. Neste modo podemos alterar os parâmetros de operação da remota.

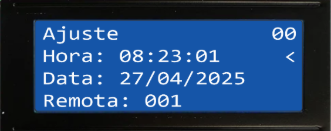

Ao entrar no modo ajuste, o display tem a aparência da figura abaixo.

O par de zeros, a direita em cima, indica que a linha superior “Ajuste 00” é a linha zero da lista de linhas.

Hora: 08:23:01 < mostra a hora e do RTC e a seta no fim da linha indica que esta linha pode ser editada.

- Pressionando o botão de ajuste faz pulsar o campo a ser editado (hora). Girando o botão faz incrementar ou decrementar o valor.

- Pressionando o botão novamente, faz pular para o próximo campo (minuto). Girando o botão faz incrementar ou decrementar o valor.

- Pressionando o botão novamente, faz pular para o próximo campo (segundo). Girando o botão faz incrementar ou decrementar o valor.

- Pressionando o botão novamente, encerra a edição da hora do RTC.

Data: 27/04/2025 mostra a data do RTC.

Remota: 0001 indica que o endereço MODBUS da remota é 1.

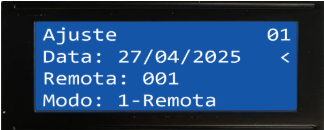

Ao girar o botão de ajuste no sentido horário o display rola para a próxima linha, como mostrado seguir.

O indicador de linha agora mostra 01, e podemos visualizar também o modo de funcionamento: 1-Remota.

Data: 27/04/2025 mostra a data do RTC.

O modo de ajuste da data segue a mesma descrição dada para o ajusta da hora

Remota: 001 indica que o endereço MODBUS da remota é 1.

Modo: 1-Remota indica que o módulo está funcionando como uma remota de telemetria para utilização no saneamento. Outros modos de funcionamento serão adicionados conforme novas aplicações forem desenvolvidas.

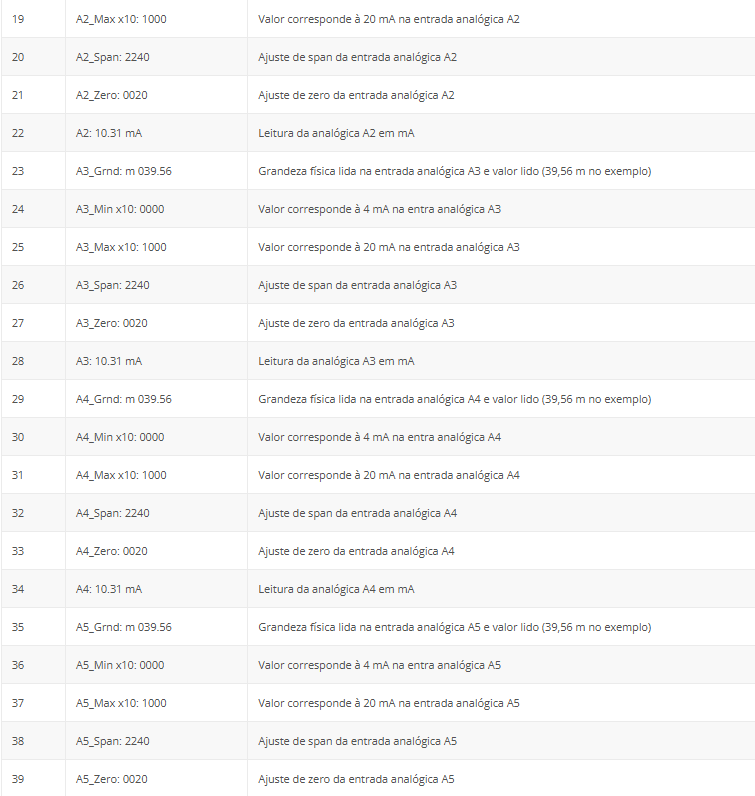

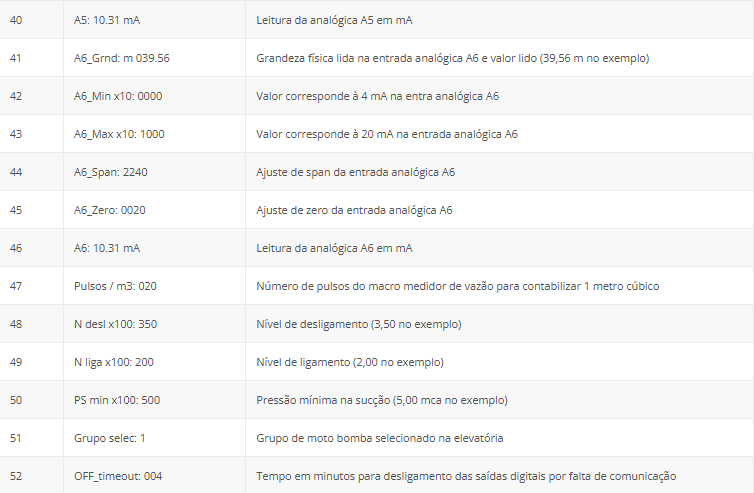

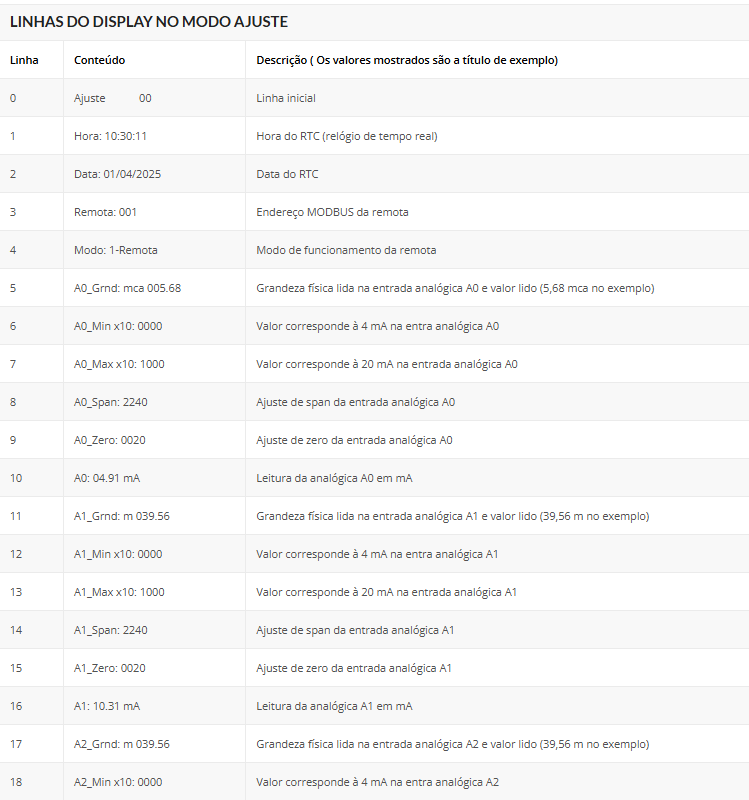

A tabela a seguir mostra o número da linha, o conteúdo e o seu significado.

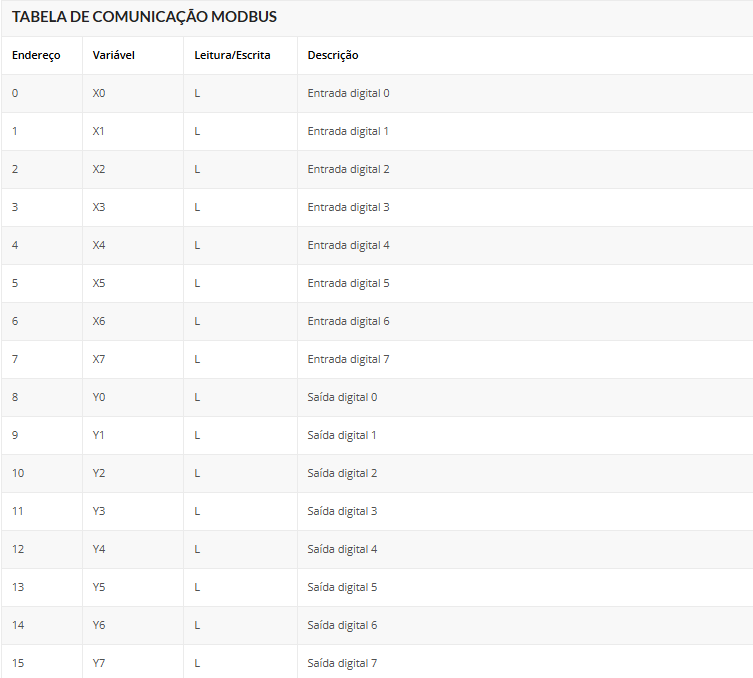

Tabela de comunicação Modbus

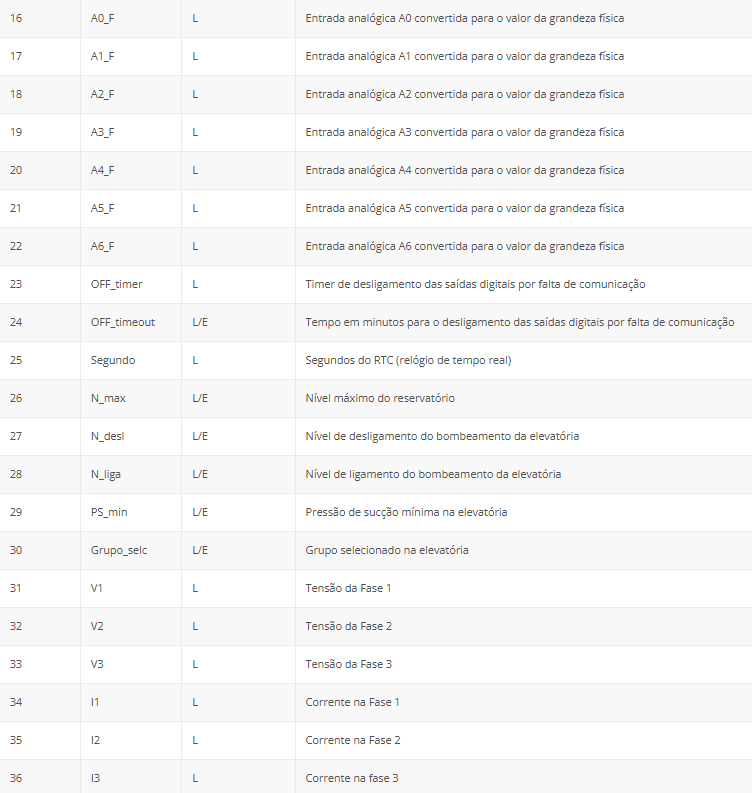

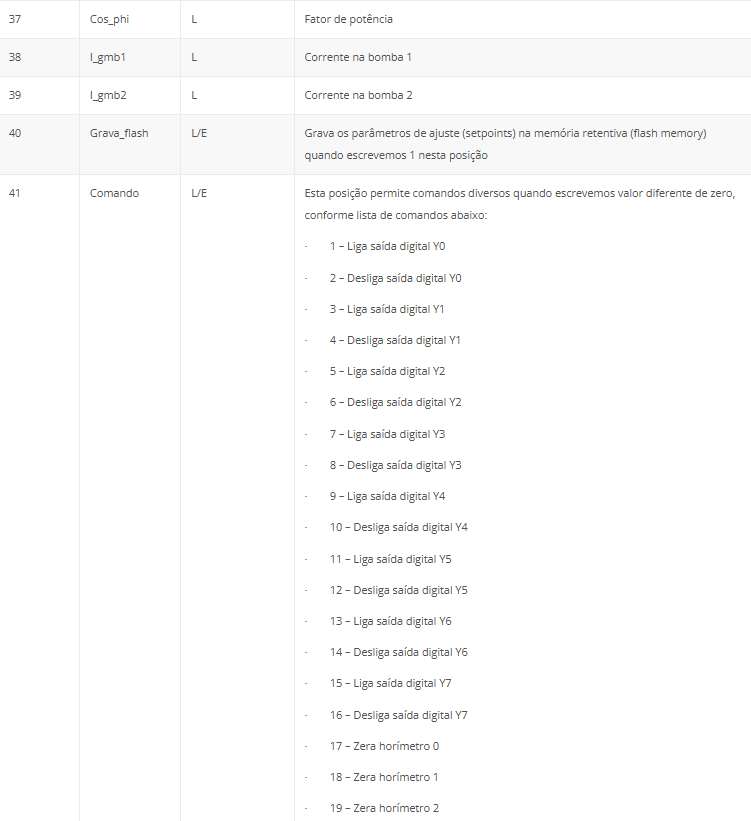

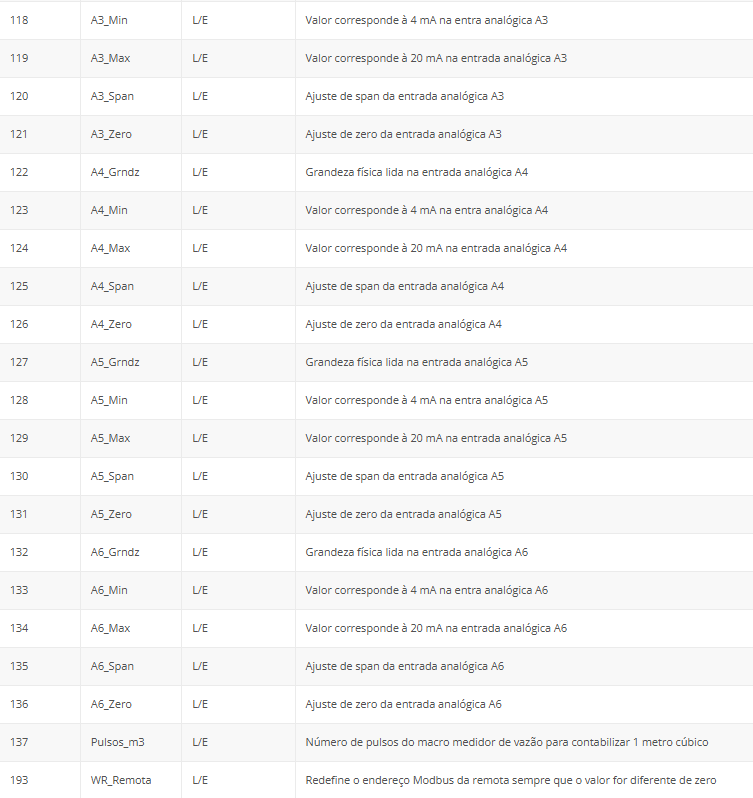

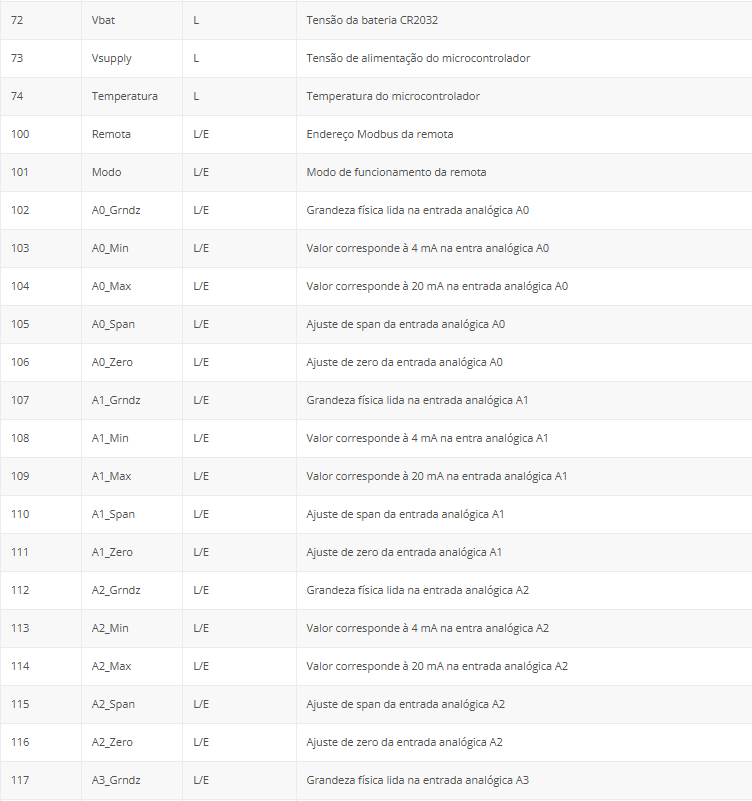

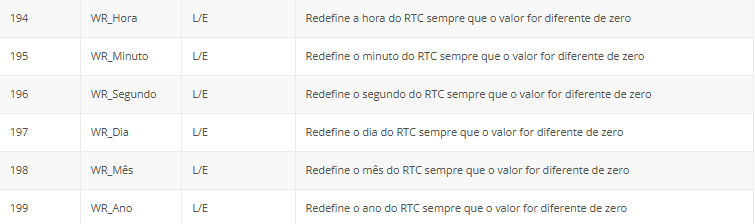

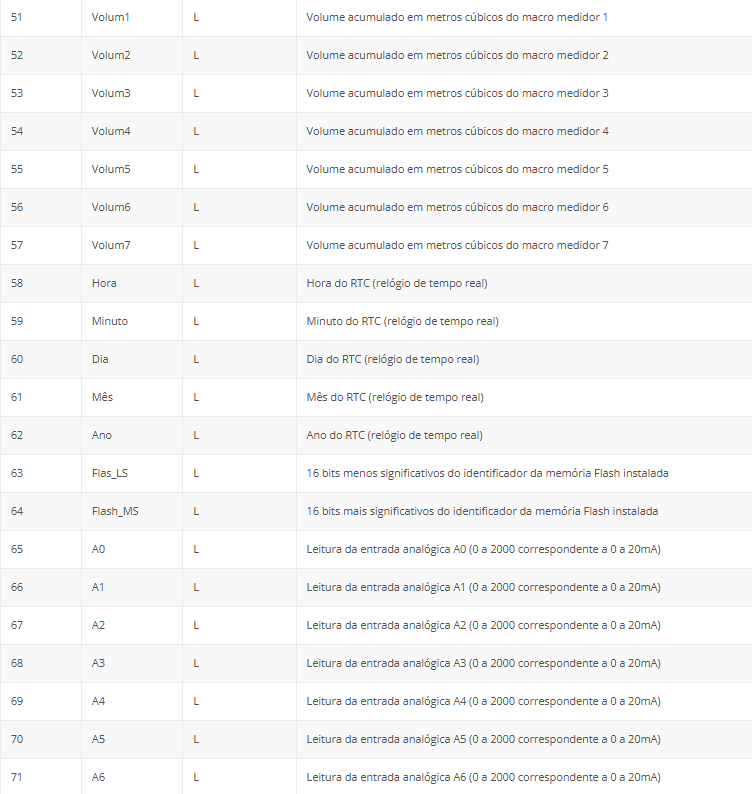

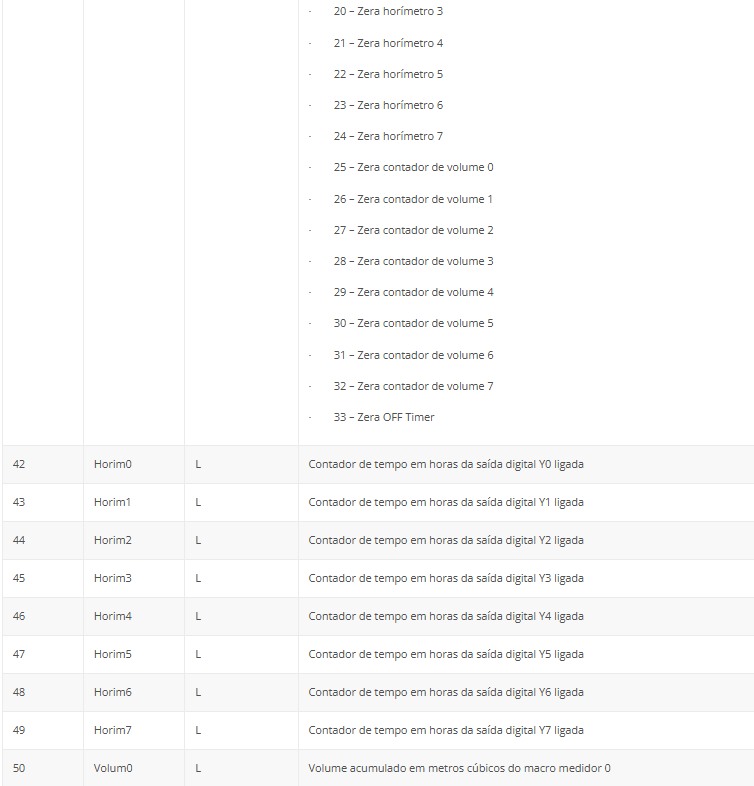

A tabela a seguir apresenta os endereços e variáveis de comunicação da remota no protocolo Modbus.
