Veja como ler células de carga no CLP

Veja como ler células de carga no CLP

Veja como habilitar seu CLP Haiwell a ler células de carga e viabilize a medição de peso estático e dinâmico no seu processo industrial.

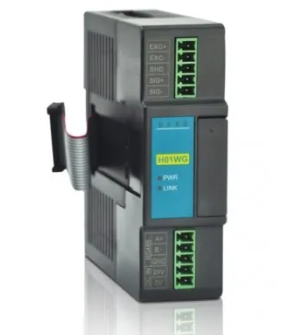

O módulo conversor para células de carga Haiwell fornece uma medição em 24 bits de resolução com capacidade de calibração em multi-faixas, permitindo a leitura de sensores de peso de 4 e 6 fios. A velocidade de conversão pode ser ajustada, permitindo a customização para diversas aplicações, cobrindo todo o tipo de aplicação de medição industrial de peso demandada pelo mercado.

Características técnicas

Alimentação: 24 VCC ±20%，0.2A

Velocidade de conversão: 6.25/12.5/25/50/100/200/500Hz

Resolução: 24 bits

Erro de linearidade: em peso estático ≤ 0.02% do fundo de escala

Tensão de excitação: 5 VCC ±5% , 125 mA ( até 4 células de 350 Ω )

Sensibilidade: 1 a 5 mV/V

Pulso de medição: 0 a 2000Hz

Tipo de célula de carga: 4 ou 6 fios

Distância máxima para o sensor: 100 metros

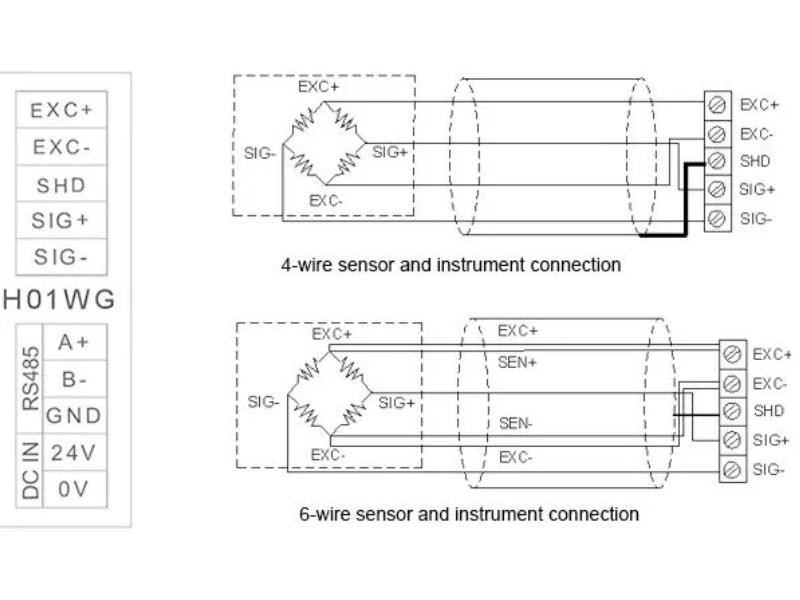

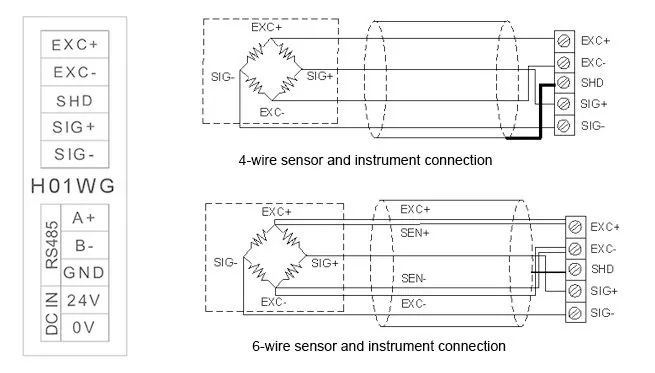

Diagrama de ligações do leitor de células de carga
