Kit para rádio enlace 900 Mhz 30 km

Baixe a folha de dados do produto

O KIT RÁDIO ENLACE 1 reúne os equipamento e materiais necessários para estabelecer a comunicação serial entre dois pontos. O padrão de comunicação pode ser em RS232 ou RS485. A velocidade serial admitida é de 1.200 a 115.200 bps. O alcance do enlace é de até 30 km com visada. Exemplo de aplicação: comunicação entre CLPs.

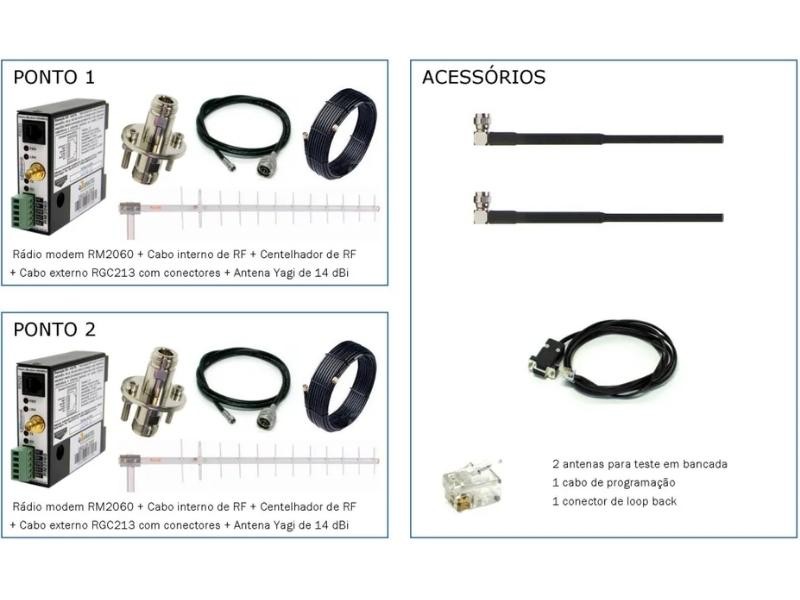

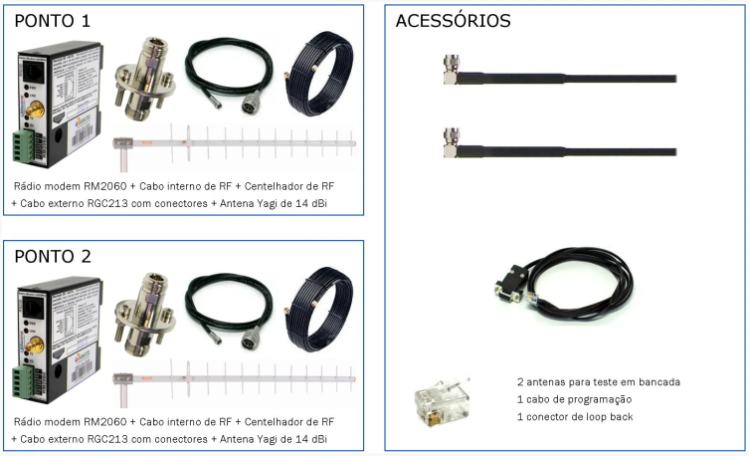

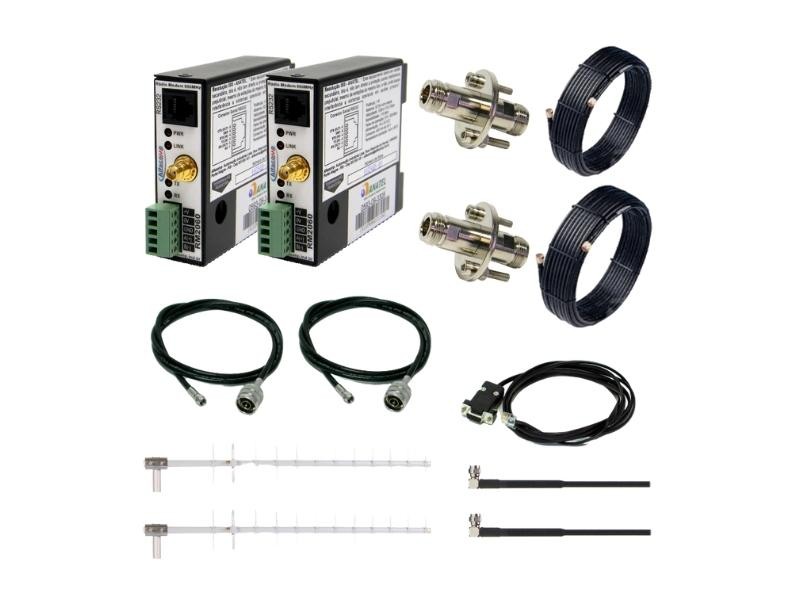

Composição do kit rádio enlace 900MHz 30 km

• 2 Rádio modem SPREAD SPECTRUM 900 MHz RM2060 – 1W
• 2 Cabo interno de RF com conectores SMA e N macho

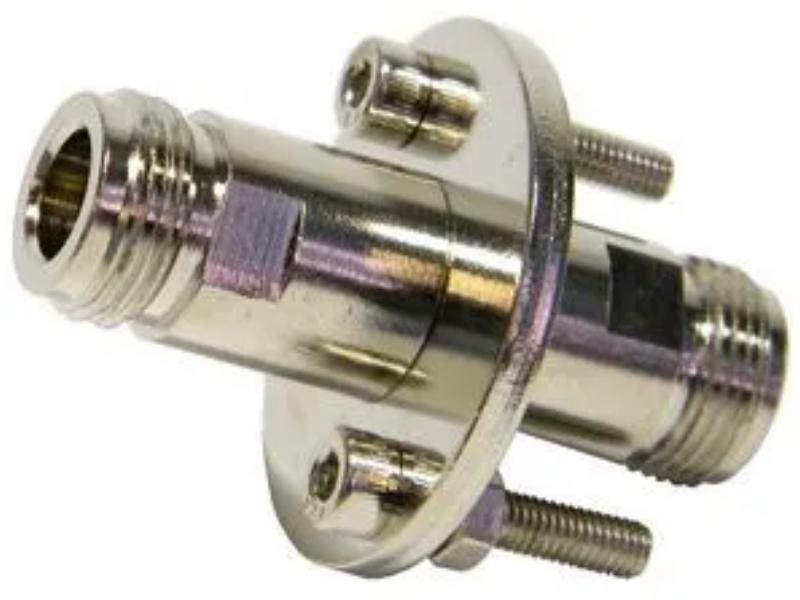

• 2 Protetor de surto de RF (Centelhador)

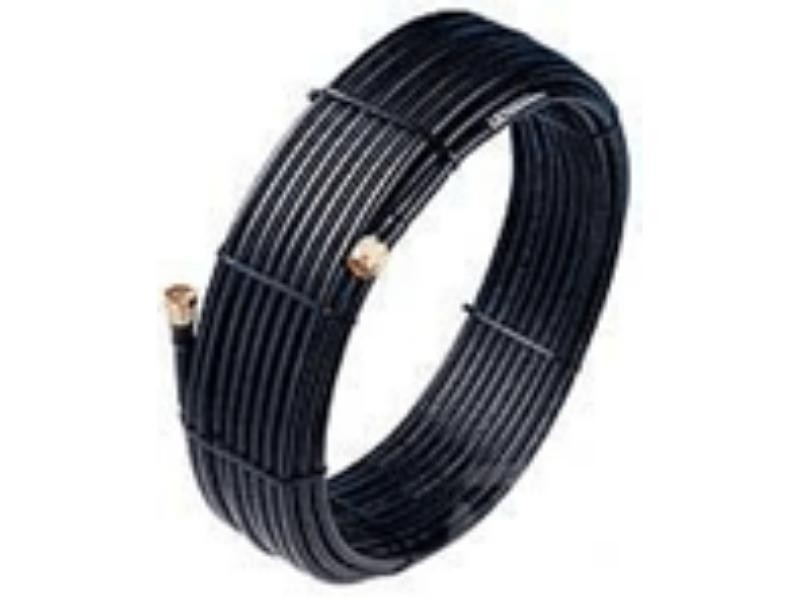

• 2 Cabo externo de RF RGC213 – comprimento 10 metros – com conectores N macho

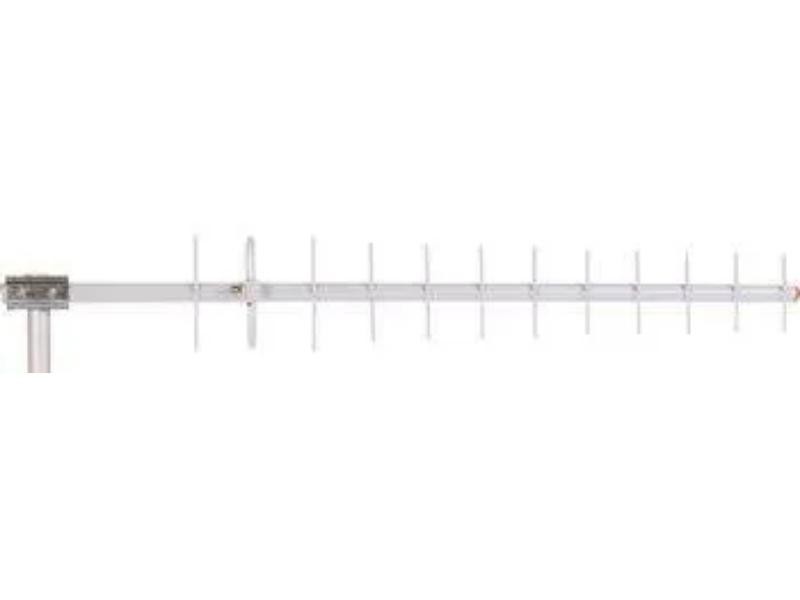

• 2 Antena Yagi de 14 dBi

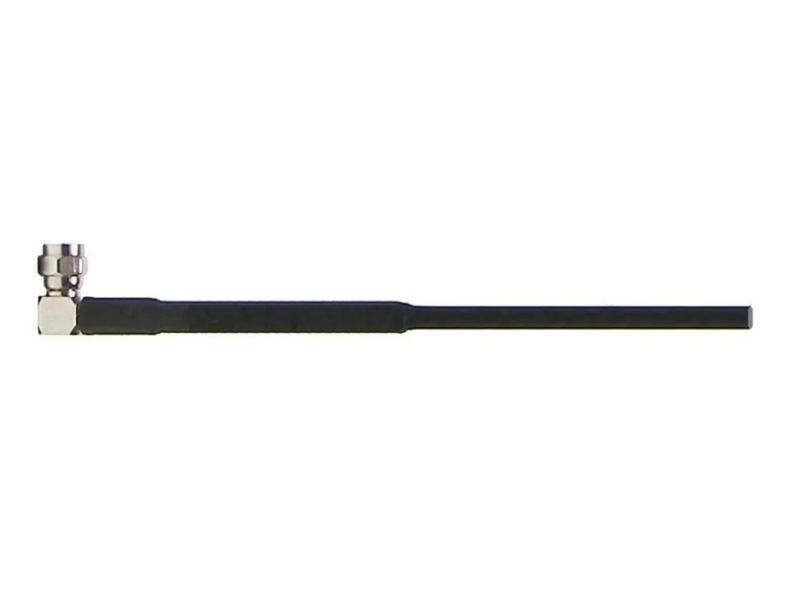

• 2 Antena para teste em bancada
• 1 Cabo de programação do rádio modem
• 1 Conector para teste de loop back

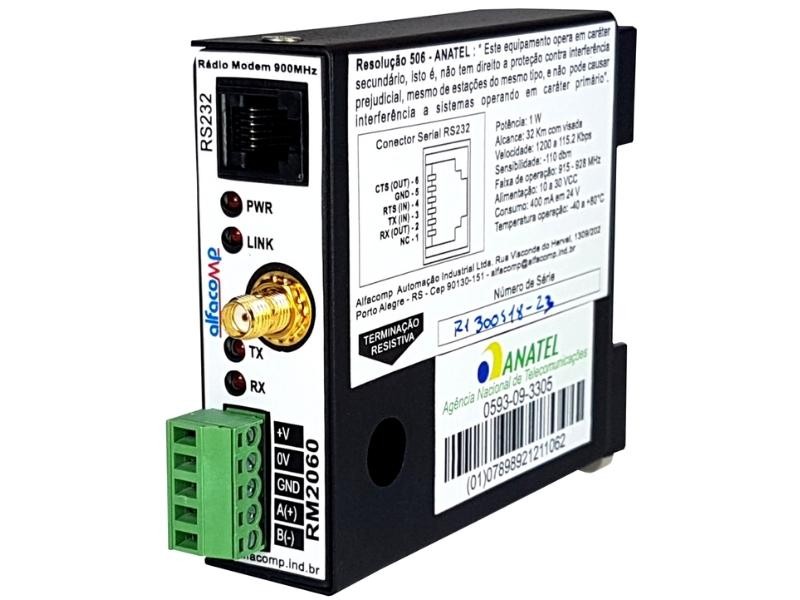

Descrição do rádio modem RM2060

O transceptor RM2060 incorpora circuito pré-amplificador de sensibilidade ampliada na etapa de recepção (-110 dbm). A maior sensibilidade o torna mais apropriado às aplicações de distância estendida.

O equipamento dispensa licença de operação junto à Anatel e consiste em uma solução de alto desempenho e baixo custo para comunicação wireless utilizando tecnologia Spread Spectrum na faixa dos 900 MHz.

Operando em arquitetura servidor/cliente, permite construir redes ponto-a-ponto ou ponto-multiponto.

Para aumentar a segurança e integridade das comunicações, os transceptores RM2060 permitem a encriptação dos dados.

O RM2060 incorpora as interfaces seriais RS232 e RS485 e permite comunicação simultânea pelas duas portas. O rádio pode agora ser instalado junto à antena e alimentado pelo cabo do RS485 ficando até 100 metros distante do CLP ou micro.

Certificação

O rádio modem RM2060 possui certificação Anatel.

Especificações técnicas

Desempenho

• Potência de saída: 1000mW
• Alcance: Até 32 km com visada
• Baud rate serial: 1200 a 115.2 Kbps
• Baud rate de RF: 76.8 kbps
• Sensibilidade do receptor: -110 dBm típico
• Software de configuração: Baseado em Windows – fácil utilização



Segurança e rede

• Faixa de operação: 902-928 MHz
• Tecnologia: Frequency Hopping Spread Spectrum (Espalhamento Espectral por Saltos de Frequência)
• Topologia de rede: Ponto a ponto e ponto-multiponto
• Número de canais:50
• Segurança: Identificador ID de um byte. Chave de encriptação de 56 bits.

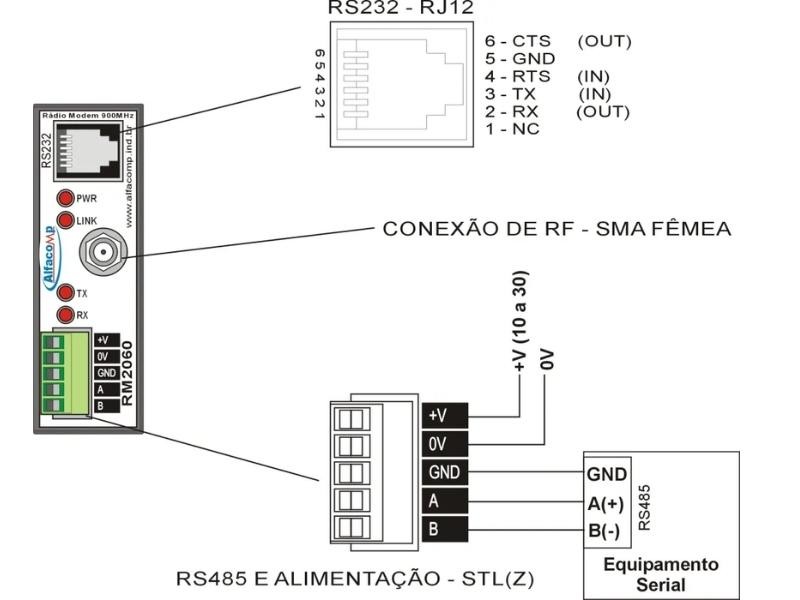

Conexões

• RF: SMA fêmea
• Serial RS232: RJ12 macho
• Serial RS485: Borne destacável modelo STL(Z) – Juntamente com a alimentação



Alimentação

• Tensão: 10 a 30 VCC
• Consumo de energia: 800 mA durante transmissão e 40 mA fora de transmissão (em 12 V). 400 mA durante transmissão e 25 mA fora de transmissão (em 24 V).



Ambientais

• Temperatura de operação: -40° a +80°C
• Umidade: 10% a 90% (não condensante)



Físicas

• Dimensões: Altura 80 x Largura 25 x Profundidade 98 mm
• Peso: 230 g
• Forma: Gabinete em aço com fixação para trilho DIN
