Tudo sobre telemetria do abastecimento municipal de água

Este artigo é o primeiro de uma série na qual repassamos todo o conhecimento que acumulamos ao longo de mais de 25 anos fornecendo sistemas de automação e telemetria de água e esgoto em municípios de norte a sul do Brasil.

Se você deseja elaborar e implantar um sistema de telemetria para os reservatórios e elevatórias de água e esgoto, ETAs e ETEs, estações reguladoras de pressão e pontos de macromedição, encontrará nessa série de artigos, todo o conhecimento necessário para projetar, construir e implantar sistemas completos.

Assunto que serão tratados nesta série de artigos

1- Funcionamento geral do abastecimento de água

2- Lógica de funcionamento de reservatórios e elevatórias

3- CCO – Centro de Controle e Operação

4- Telemetria via rádio da distribuição de água tratada

5- Remotas de telemetria utilizadas no saneamento

6- Transmissores e sensores utilizados na telemetria do saneamento

7- CLPs para a telemetria da distribuição de água municipal

8- SCADA – Software supervisório

9- Projeto de automação de uma elevatória de água

10- Projeto de automação de um reservatório de água tratada

Esquemáticos e softwares gratuitos

Juntamente com os artigos, serão fornecidos links para download de projetos elétricos completos dos painéis, assim como softwares Ladder para automação das estações e o software customizável SCADA com telas para até 10 reservatórios e 10 elevatórias de água, tudo absolutamente sem custo.

Prévia dos artigos da série

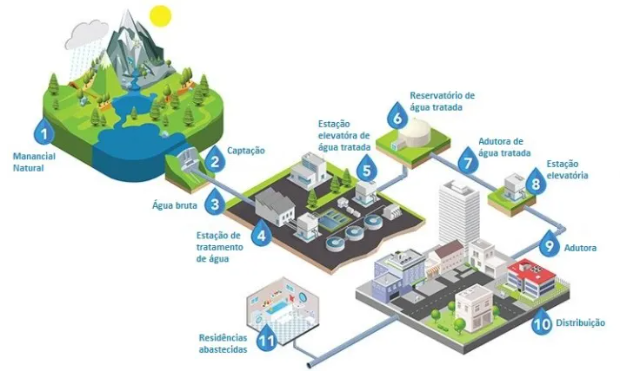

Nesse artigo apresentamos a topologia básica dos sistemas municipais de água e descreve os principais tipos de estações componentes da telemetria, como reservatório, elevatórias,
boosters, VRPs, macromedidores, ETAs e ETEs.

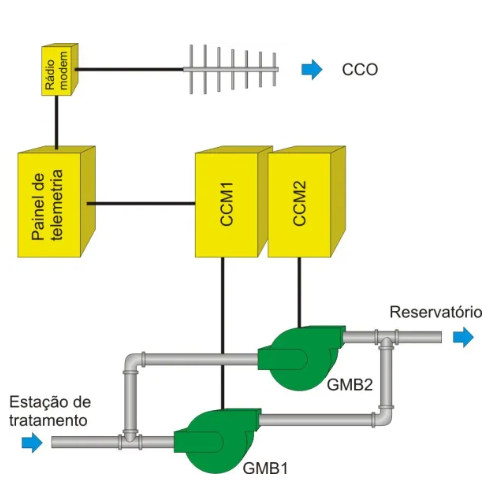

Esse artigo apresenta a lógica de intertravamento entre reservatórios e suas respectivas estações elevatórias, sensores hidráulicos e elétricos, e parâmetros de ajuste de funcionamento.

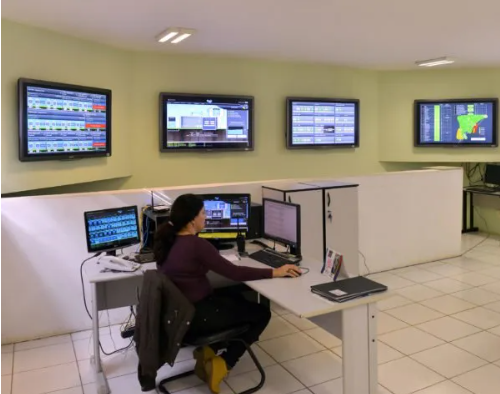

Esse artigo apresenta os equipamento e softwares envolvidos na composição do centro de controle do sistema de telemetria de água e esgoto.

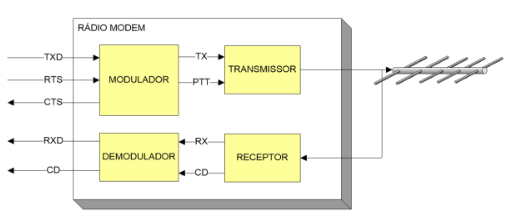

Nesse artigo são abordados os rádios modem utilizados na composição do sistema de comunicação, topologias de rádios, análises de viabilidade de rádio enlace e fornecidas as planilhas utilizadas para o cálculo dos enlaces.

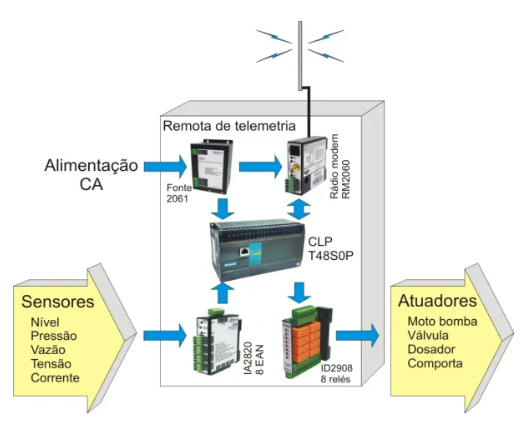

Apresentamos nesse artigo o projeto completo de painéis compostos por CLP, IHM, rádio modem e demais componentes para o controle e monitoração de reservatórios, elevatórias e demais estações remotas, incluindo os projetos elétricos completos e softwares de controle para download e utilização sem custo.

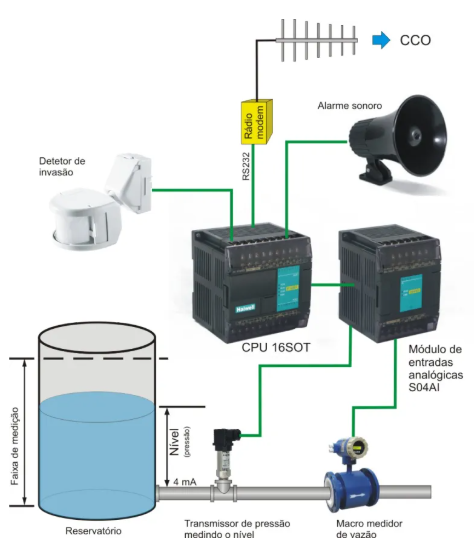

Abordamos nesse artigo os sensores de campo utilizados na telemetria do saneamento, tai como: transmissores de pressão, nível e vazão, multimedidores de grandezas elétricas, entre outros.

Esse artigo apresenta os CLPs utilizados na telemetria de água e esgoto, suas particularidades, detalhes de instalação e módulos interface para aquisição dos sinais dos sensores de campo e comando dos atuadores.

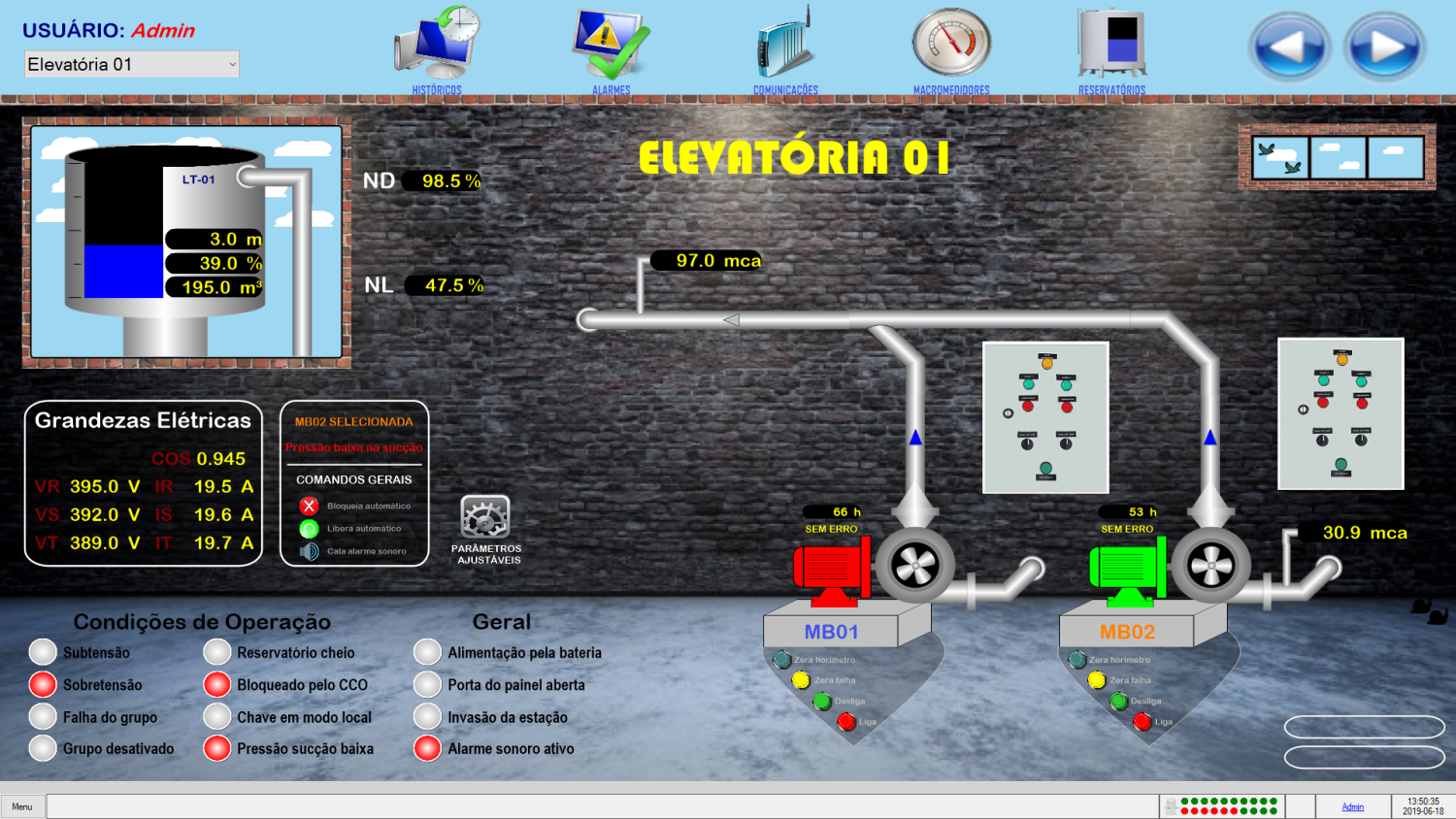

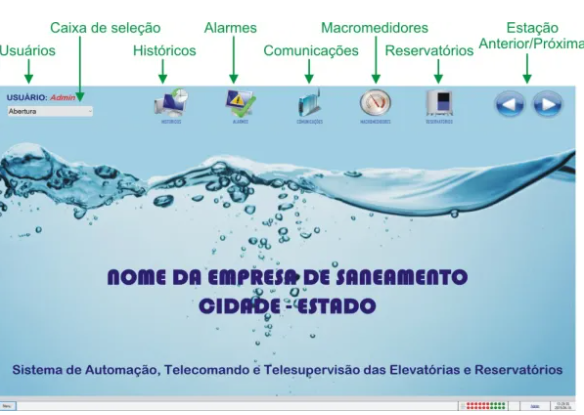

Esse artigo apresenta um software supervisório SCADA gratuito e disponibiliza para download um template já configurado para um sistema de telemetria municipal composto por 10 reservatórios e 10 elevatórias pronto para utilizar e sem custo. O mesmo pode ser adaptado, reduzido ou ampliado pelo usuário e não tem custo.
